řízení garážových vrat nebo brány - frekvenční měnič

[Marie Fůrie]

Díky.
Puvodní návrh jsem trochu překreslil, opravil hradla
Díval jsem se na ty klopné obvody a zkusil jsem tam obvod R-S. R bude nulovat při přepnutí D.O. na zavírání.
Zkusim to naházet na kontaktní pole a zkoušet.

A kdo bude nastavovat S?

[kysmen]

na vstupu S vznikne krátký impuls H v případě, že kolem snímače polohy ve 4/5 jízdy projede magnet. Od té doby by měl měnič začít zpomalovat.
Na výstupu Q bude H do doby, než dojde H na vstup R. Tento signál musím vymyslet někde od sesetupné hrany D.O, tedy signálu pro zavření.
Může tak nějak to otevírání chodit?

[Chenzee]

Chvíli jsem se rozmýšlel, zda se zapojím do debaty, ale nakonec, když jsem viděl ty nápady s 74xx tak mi začal v tomto krásném slunném ránu běhat silný mráz po zádech. Kdysi jsem toto zkoušel dělat taky touto cestou a vůbec to nedeporučuji. Vše jsem důkladně promyslel a když jsem udělal první testovací zapojení, zjistil jsem, že je to blbost, že to prostě do praxe nemůžu uvést. Zkus si to udělat na desku a pak do toho udělej jednu malou změnu, protože tento impuls potřebuje trošku zbrzdit a můžeš to dělat celé znovu. NEDOPORUČUJI!!! Před nedávem jsem dělal něco jednoduchécho mému otci (mimochoden bez hlídání otevřené polohy - hlídám pouze zavřeno) a funguje to přesně. Popis je v AR 8/08 jako ŘJ CH1 jako druhý funkční blok. Můžeš tam nahlédnout a když budeš chtít, podiskutuji s tebou o funkcích a zařízení jako celku a třeba dáme do kupi nějaký prográmek do PICu, kde není úprava funkce, časování a podmínek atd. vůbec problém. V 74xx bych to být tebou ani nezkoušel. Ale je to na tobě. můj emil: blaha_j@centrum.cz (nemám doma internet , takže kom. bude trošku pomalejší )

[bu2520]

a nebylo by jednodušší zpomalit rychlost zavírání a nedělat to zpomalení na 5/4 ale vhodně umístit koncák aby počítal se setrvačností odpadlo by spousta komplikací . Nevím co umí ten měnič, ale co jsem zapojoval měly dva reverzovací vstupy L/P a dálkové spouštění čilo přepínací kontakt relé na reverzaci a druhé na koncáky a spínání a vyjde to jednoduše ale hlavně max spolehlivě . navíc by ten měnič měl umět ohlídat nadproud. Já vím je to k smíchu, ale řešil jsem zavírání do kurníku kde teda byl stejnosměrný motor který jsem reverzoval pomocí relé a stop byl koncák . A nejdůležitější byla právě rychlost pokud byla velká bylo to nespolehlivé. Proto bych se přimlouval k jedné rychlosti kdy bude vše pod kontrolou.

[Makovec]

tak bych tam seknul dva koncáky -jeden do místa ,kde to má spomalit a druhý na koncovou polohu
Oba by si hlídal MCU. Místo mikrospínačů bych použil hall,nebo indukční snímače

[kysmen]

Díky všem za názory.
Je pravda že doladit tu logiku na hotové desce bude problém. Takže- pokud bych to teda vzdal, a od původního záměru logiky 74xx upustil a začal se zajímat o řízení pomocí mikrokontroleru,
tak bych upustil i od frekvenčního měniče a asynchr. motoru, a na vrata pověsil nějaký 24V DC motor, řízený PWM přímo z mikrokontroleru.
díval jsem se po nějakých zapojení.
http://www.barello.net/RC4PWM/index.htm
http://www.jiggerjuice.net/electronics/ ... oller.html
http://www.fmx.dk/projects/mc_pic16/mot ... er_sch.gif

[cimirek]

Díky všem za názory.
Je pravda že doladit tu logiku na hotové desce bude problém. Takže- pokud bych to teda vzdal, a od původního záměru logiky 74xx upustil a začal se zajímat o řízení pomocí mikrokontroleru,
tak bych upustil i od frekvenčního měniče a asynchr. motoru, a na vrata pověsil nějaký 24V DC motor, řízený PWM přímo z mikrokontroleru.
díval jsem se po nějakých zapojení.
http://www.barello.net/RC4PWM/index.htm
http://www.jiggerjuice.net/electronics/ ... oller.html
http://www.fmx.dk/projects/mc_pic16/mot ... er_sch.gif

Použil bych "inteligentní relé" LOGO (od SIEMENSe) dnes cca za 2900.-Kč.
Má osm vstupů, čtyři výstupy-relé(možnost připojit rozšiřovací moduly).
Programuje se pomocí logických bloků přímo na displeji přístroje(hradel, klopáků, časovačů atd.)
Jedno zadrátování, snadná pozdější modifikace a změna funkce.
V případě zájmu o podrobnější info se ozvi na cimirek@centrum.cz

[Jenda_KL]

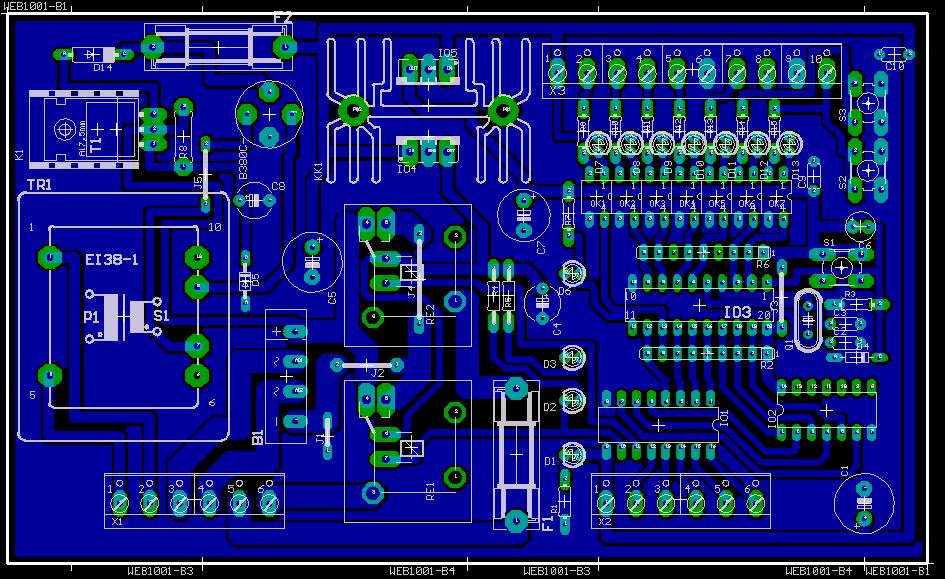

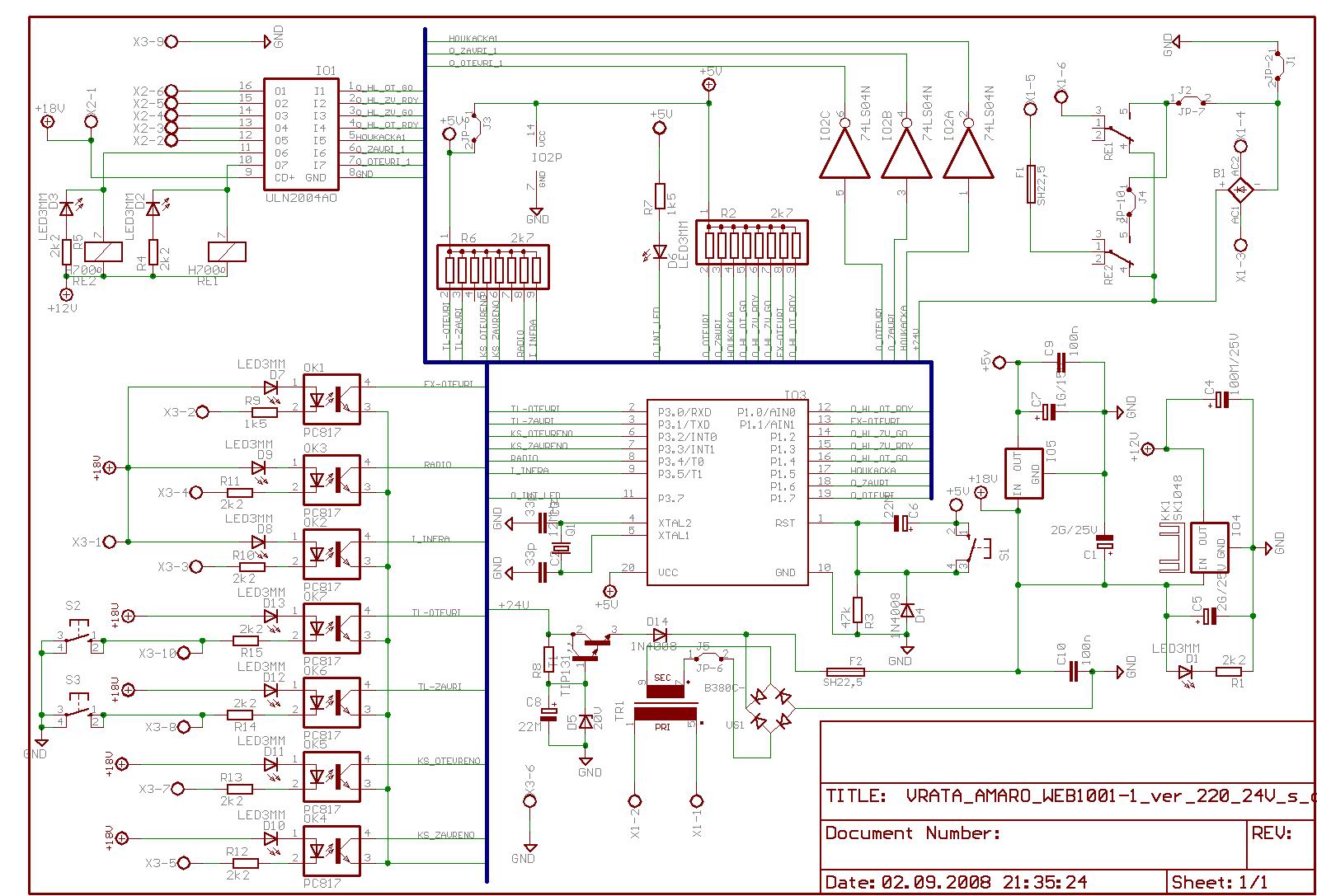

Doma jsem tohle řešil atmelem, x51ED2 ma seriový bootloader, na tyhle věci ideální. Optočleny SFH 615 jako vstupní, TLP 250 jako výstupy pro měnič.

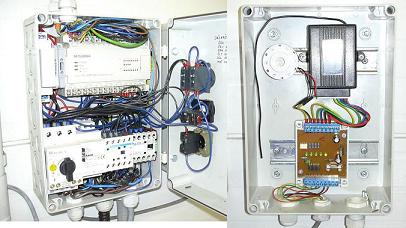

V práci na vratech jsem to řešil takhle: ))

[kysmen]

Mohl bys trochu víc popsat tu verzi s tím atmelem, popř nějaké foto, program atd ? dík

[Autoelektro]

Pridavam se taky trochu do diskuze se svym systemem ,kdysi jsem ho publikoval v AR.bylo to tehdy trochu slozitejsi ale ted jsem to podstatne zjednodusil.
Infra zavora je samostatna a radio prijimac je taky samostatny.Pouzivam dalkove ovladace pro otvirani a zavirani automobilu .pomer cena funkce je dostacujici .
pokud by mel nekdo zajem necht se obrati na moje S. Z.
