hodnota rezistoru k řídící elektrodě triaku

Zpráva

xslove · #1 Příspěvek od **xslove** » 25 zář 2008, 12:38

ahoj,
mám dotaz na velikost odporu k řídící elektrodě triaku. ve schématu je uveden odpor zhruba 1k. Když použiju triak Z0109MA, který má uvedený maximální proud Ig do řídící elektrody 10mA, měl bych použít hodnotu asi 31k podle výpočtu R = U/i, kde napětí ve špičce bude 311V (síťové napětí 220VAC). je to tak správně?

Banda · #2 Příspěvek od **Banda** » 25 zář 2008, 13:08

xslove · #3 Příspěvek od **xslove** » 25 zář 2008, 13:16

a správná velikost je kolik?

Vaseks · #4 Příspěvek od **Vaseks** » 25 zář 2008, 13:27

http://datasheet.digchip.com/161/161-3-099263-MOC3020M.pdf :?:

xslove · #5 Příspěvek od **xslove** » 25 zář 2008, 13:35

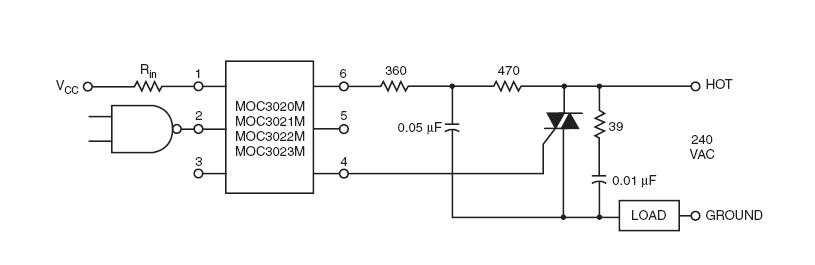

tak podle tebou uvedeného vzorečku vychází 22kohm pokud Uout4 znamená Uout čili 220V. ve schematu je 470+360 a to je podstatne méně...

Vaseks · #6 Příspěvek od **Vaseks** » 25 zář 2008, 13:41

Podle blokového schématu je uvnitř diac, takže bych zůstal u doporučeného katalogového zapojení.

xslove · #7 Příspěvek od **xslove** » 25 zář 2008, 13:49

aha, to napětí je vlastně úbytek napětí na GT, což je asi těch max 1.3V

Vaseks · #8 Příspěvek od **Vaseks** » 25 zář 2008, 13:54

Tak nějak.

jankop_ · #9 Příspěvek od **jankop_** » 25 zář 2008, 14:12

Tenhle triac má maximální proud do řídící elektrody 1A. Spínací proud Igt je 10mA. Uvedené zapojení je z datasheetu a nejspíš nebudeš mít problém. Vtip je v tom, že když je sinusovka v oblasti blízko nuly, tak bys s velkým odporem nedosáhl dostatečného spouštěcího proudu. A naopak i když je napětí na triacu velké a ty ho sepneš, tak bleskově poklesně na cca 1,8-3V. Použít můžeš podle mně všechna doporučení zapojení. Třeba i to pro indukční zátěž na 120V. V tom případě rezistory bych dal dvojnásobné a kondenzátor snížil na polovinu. Kontrolu dodržení špičkového proudu pro nejhorší případ:
400V/R < Igm
Pro tvoje schéma :
400V/(360+470)=0,48A což je polovina Igm(1A)
To platí v nejhorším případě. Když pro klid duše zdvojnásobíš odpor, tak to bude určitě fajn.

jankop · #10 Příspěvek od **jankop** » 25 zář 2008, 14:29

Vaseks píše:Podle blokového schématu je uvnitř diac, takže bych zůstal u doporučeného katalogového zapojení.

Ta součástka co je uvnitř toho optocopleru, neplní v žádném případě funkci jako diac. Je to prostě optický spínač.
