anténní filtr

Zpráva

breta1 · #1 Příspěvek od **breta1** » 29 lis 2008, 19:23

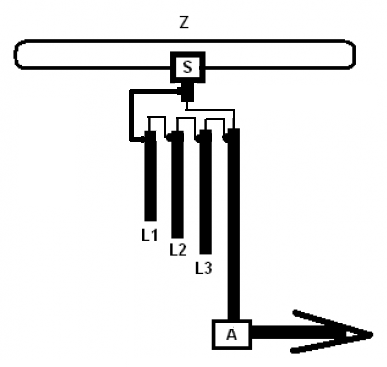

V souvislosti s příjmem DVBT a jeho rušení silnými stanicemi, potažmo problémy s křížovou modulací předzesilovače A, mě napadlo zkusit zařadit hned k anténě filtr. Předpokládám jako Z nějakou pouze UHF anténu (pouze pro kanály 21-69), na kterou chci přijímat 3 kanály K1 K2 K3 a hned k ní zapojit seriově tři čtvrtvlnné pahýly z koaxu L1 L2 L3(na konci zkratované), tkže to vlastně budou tři paralelní rezonanční obvody připojené bezprostředně k anténnímu symetrizátoru S, takže k zesilovači A už půjdou jen ty tři vybrané kanály a značně tím omezím možnost vzniku křížové modulace cizím velmi silným vysílačem. Délky pahýlu jdou jednoduše spočítat (činitel zkrácení daného koaxu jde zjistit), takže s laděním nebudou potíže.
Nezkoušel to prosím někdo v praxi, není to úplně blbý nápad?

BIPOLAR · #2 Příspěvek od **BIPOLAR** » 29 lis 2008, 21:59

Něco podobného, se kdysi dělalo, ale pro odladění silných vysílačů. Později se v širokopásmových zesilovačích (pokud byl přijímaný kanál rušený křížovou modulací), přidávala pásmová propust, připojena do báze vstupního tranzistoru. Asi takto = z báze cca 1.pF napojený na LC člen tvořený trimrem 1-5 pF a paralelně asi 2. závity na průměru 3 mm rezonátor. Případně se na naladění nišších kanálů, připojil k trimru ještě kondenzátor o malé kapacitě. Pro odladění rušicího kanálu, to většnou stačilo. Pokud si pamatuji, tak těmito odlaďovači,se podrobně zabývalo AR B(modré), někdy v rocích 86 - 87, ale bohužel, zbytečně jsem je vyhodil.

#3 Příspěvek od **Hill** » 30 lis 2008, 10:56

Takhle si jen rozhodíš přizpůsobení antény. Možná to digitálu nebude tak vadit, ale v analogu to šlo pro dva vzájemně odlehlé kanály. Nesměly však mít poměr kmitočtů 1:2, protože zkratovaný čtvrtvlnný pahýl, který si představuješ jako paralelní rezonanční obvod, se ti na dvojnásobném kmitočtu chová jako sériový, protože na něm už jde o pahýl lambda půl.
Kdyby měl tak vysokou selektivitu, aby zabral jen jeden kanál, asi by se to i používalo. Jenže na UHF už jde o značně zatlumené rezonanční obvody a propustí ti 20 kanálů, pak 20 kanálů moc nevadí, a dalších 20 kanálů zeslabuje.
Nehledě k tomu, že zapojení podle obrázku nebude dělat vůbec nic, ať budeš stříhat do halelujá.

Daleko lepší je objednat si třeba v Terozu hotový předladěný odlaďovač - nebo víc, pro každý nežádoucí kanál jeden. A vřadit je mezi anténu a zesilovač pěkně do série. Stejně, jako to teď musíme dělat u STA pro potlačení outúnetu těsně pod 21.kanálem, protože lehce zahltí i selektivní zesilovače pro K45 i K46.

jopo166 · #4 Příspěvek od **jopo166** » 01 pro 2008, 01:49

ja bi som to stimi pahilmi nerobi radsej bi som pouzil odladovace s amaterskeho radia pripadne obiedna u teros pripadne u ivo suhlasim z hilom ze pahil pracuje v sirsom pasme s pahilom obcas riesim polske sito ked sa prebudi zosilova vplivom silneho signalu a ten pahil pouzijem ako zadrz medzi prvim a druhim stupnom zosilovaca ako zadr

BOBOBO · #5 Příspěvek od **BOBOBO** » 01 pro 2008, 06:10

Nevím , jestli dobře čtu , ale píše , že chce přijímat tři kanály . Takže by spíše chtěl tři propusti ?

#6 Příspěvek od **Hill** » 01 pro 2008, 08:01

Kvůli propustem musíš signál rozbočit, prohnat každý kanál jednou propustí a zase sloučit. To je typicky 14dB ztráta v každém propouštěném kanálu, leda by rozbočovač byl taky selektivní, ale sotva bude něco extra (jsou na vstupu zesilovačů laděných na určité kanály, jsou v nabídce různých firem, ale nějaké výrazné potlačení nežádoucích kmitočtů to nezvládá). O něco lepší jsou samotné vícekanálové propusti jako http://www.volny.cz/antenysatelity/zadrze.html .
To už jsou skutečně lepší tříobvodové odlaďovače kanálů nežádoucích, však největší paseku tam budou dělat dva tři, ostatní jsou slabé a neruší. Prostě přestřihneš kabel od antény, vrazíš odlaďovač, přestřihneš o kousek dál, vrazíš druhý.... a máš to s minimálními ztrátami, přičemž nežádoucí signály budou nejméně o 30dB zeslabené.
Protože konektory F jsou stabilní, dávám jim přednost. Viz například http://www.teroz.cz/html/propusti_zadrze.htm .
To ovšem znevýhodňuje některé výrobce, kteří eFka z nějakého důvodu nemají v nabídce a vše osazují konektory IEC. Jestli ale budou odlaďovače v suchu, celkem dlouho si ani těch IEC konektorů nemusíš všímat.

jopo166 · #7 Příspěvek od **jopo166** » 01 pro 2008, 10:20

skusil bi som to cez priepust o terozu nektore su aj triobvodove osobne mam dobre skusenosti s timi vyrobkami

ZdenekHQ · #8 Příspěvek od **ZdenekHQ** » 01 pro 2008, 11:22

BIPOLAR píše:Asi takto = z báze cca 1.pF napojený na LC člen tvořený trimrem 1-5 pF a paralelně asi 2. závity na průměru 3 mm rezonátor.

Pasivně se to dělá dvojitý,oddělený vedením (přibližně) labda/4 a je to dobrý mírně zatlumit odporem, aby to mělo požadovanou šířku pásma. Můžeš jich, jak napsal Hill, naskládat za sebe třeba dvacet. Ovšem - ideální je to naladit na polyskopu.
