Zdroj 5V na malé odběry

Zpráva

Pavel Samek · #1 Příspěvek od **Pavel Samek** » 03 led 2009, 10:10

Dobrý den,

Mám obvod mikrokontrolelru PIC a ten ovládá 2 relé spíná spotřebiče na 23O V. Potřevobal bych co nejedodušeji vyřešit napájení mikrontroleru bez nutnosti trafa.

#2 Příspěvek od **masar** » 03 led 2009, 11:30

Inspiroval bych se např. řešením použitým v programovatelných pokojových termostatech, tedy použít bateriové napájení (popř. NiCd) a polarizovaná (paměťová) relé. :wink:

Stan3 · #3 Příspěvek od **Stan3** » 03 led 2009, 11:31

Jaký odběr mají ta relé? Jde udělat proudové omezení kondenzátorem, ale celé zařízení bude galvanicky spojeno se sítí.

Pavel Samek · #4 Příspěvek od **Pavel Samek** » 03 led 2009, 13:10

Přesně nevím kolik by mohli mít ty rele odběr. (možná přemíšlím i o polovodičovým spíná, ale zatím musí nabrat nějaké in formace o této cestě). Ani nevadí, že to celé bude galvanicky spojeno ze sítí k vzhledem ceně mikroprocesoru. Měl jsem představu asi jako zde http://www.volny.cz/cbov/schemata/svit_2ma.htm s tím rozdílem že bych tam dal stabilizátor 7805 (jak říkám nevím jestli je toto zapojení vhodné)

oscilos · #5 Příspěvek od **oscilos** » 03 led 2009, 13:35

pokud chceš srážet napájení odporem tak to bude odpor jako hovado! kup za 90 korun trafíčko v GM a jeden můstek, kondík a je to cca 100...

Mslím že odpor by byl větší nez to trafo s můstkem dohromady.

miromatus · #6 Příspěvek od **miromatus** » 03 led 2009, 14:00

Zdravím , niečo podobné práve riešim , chcem napájať PIC ktorý bude ovládať 4 spotrebiče , chcem to dať cez 4 optotriaky a tie budú ďalej spínať triaky alebo stykače , skúšal som to napájať cez kondenzátor 330n a jednocestný usmerňovač+ešte jedna dioda čo zvedie opačnú polvlnu, za tým zenerka, kond na vyhladenie a 5V stabilizátor , šlo to , odber pic +display cca 8mA , ešte som tam nemal tie optotriaky ale to by malo odber zdvyhnuť len o par jednotiek mA , ešte tam chcem doplniť nejaký akumulátor pre PIC aby sa mi nevynulovali hodiny,šlo by tam použiť aj mostíkový usmerňovač .

#7 Příspěvek od **Sendyx** » 03 led 2009, 14:04

Bistabilní relé má klidový odběr nulový, a na jeho přepnutí stačí - dle typu - třeba náboj v kondu 100uF/10V. Běžně se napájení malých příkonů řeší RC členem ze sítě + můstek + zenerka + velký elyt + stabilizace na 5V.

Pavel Samek · #8 Příspěvek od **Pavel Samek** » 03 led 2009, 14:35

nemas nejaky schema nebo nacrt zapojeni (miromatus) .

bu2520 · #9 Příspěvek od **bu2520** » 03 led 2009, 14:39

jinak fůra elektroniky používá jako předřadník kondenzátor diodu a zenerku + stabilizátor na napájení procesoru

miromatus · #10 Příspěvek od **miromatus** » 03 led 2009, 17:15

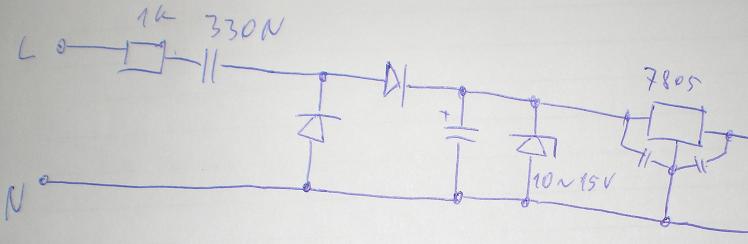

toto som skušal :[/img]

breta1 · #11 Příspěvek od **breta1** » 03 led 2009, 17:37

Da se sehnat do stokoruny impulzni nabijecka na mobil Nokia, da se lehce upravit vystupni napeti na 5V [dal jsem si praci s nakreslenim schema regulace], a dava to pres 500mA.

Atlan · #12 Příspěvek od **Atlan** » 03 led 2009, 18:24

Tiez som o tom uvazoval.... len si viem predstavit pracu zltych diablov

tj trvale rusenie

a trvale zatazenie..... no neviem
