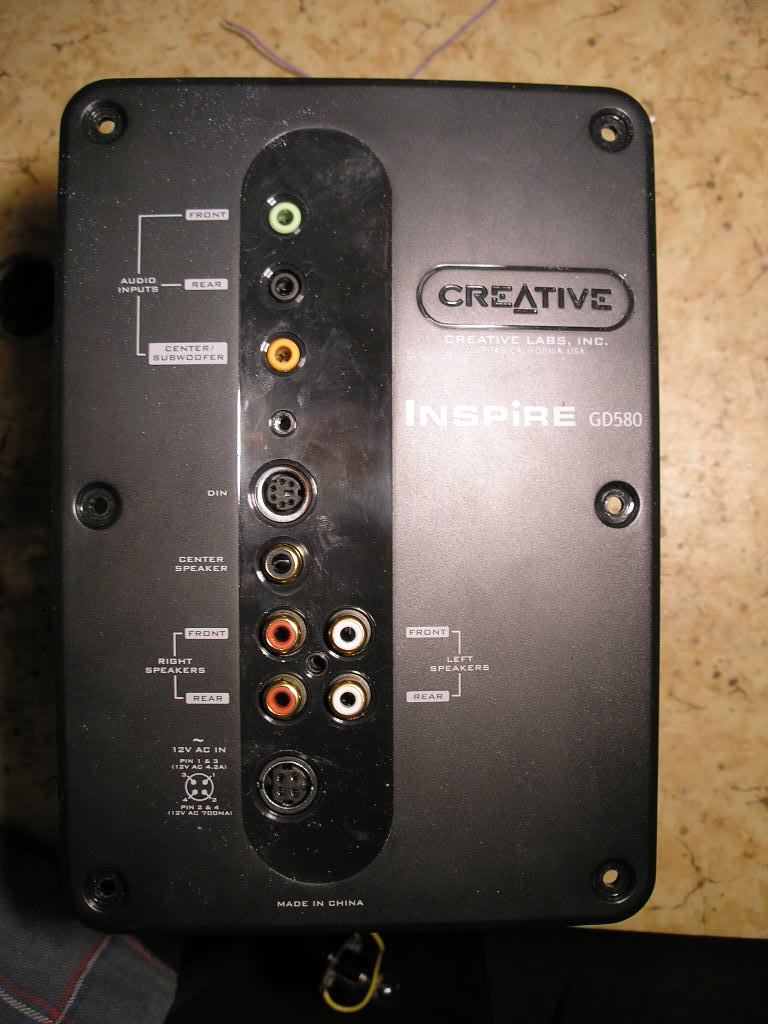

Creative Inspire GD580 - doska s koncakmi

[Devo70]

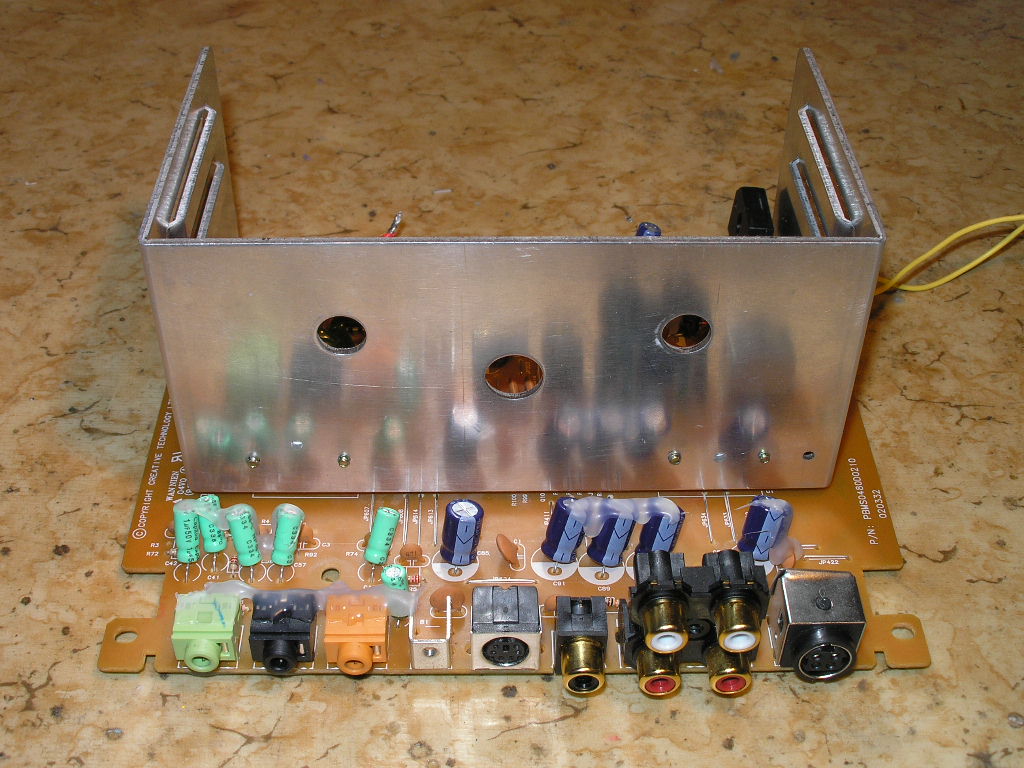

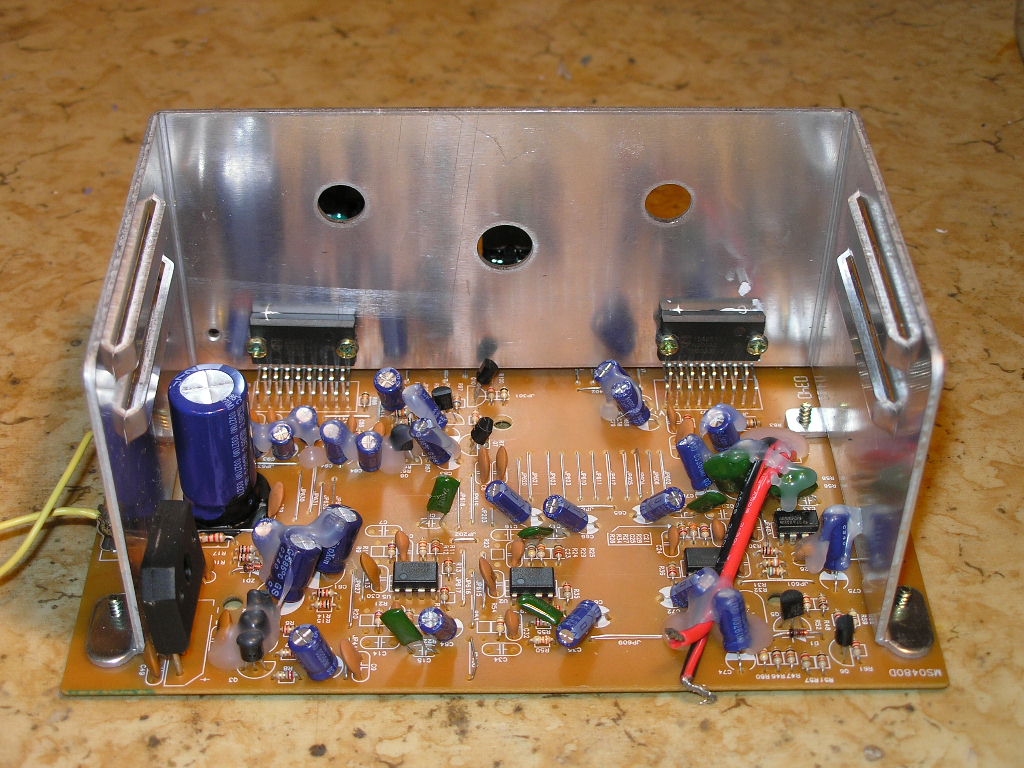

Tieto koncaky chcem prevádzkovať samostatne, pretože mám iba dosku a zdroj, zvyšok nemám. Sú osadené s TDA8510J a TDA8511J . Signál ide po vstupy IO. Hodila by sa mi aj schéma, ale najmä vysvetlenie funkcie týchto obvodov. Katalógové listy mám stiahnuté, ale zapojenie je od katalógového odlišné. Predpokladal som umlčanie cez pin 14 (Mode Switch), ale nieje to tak. Tento pin je nevyužitý. Medzi 14 a 16 je len elektrolyt. Piny 4 (supply voltage ripple rejection) sú na oboch IO prepojené a pripojené na ďalšie obvody. Namiesto 1/2Vp tam je 0V.

http://www.datasheetcatalog.com/datashe ... 510J.shtml
http://www.datasheetcatalog.com/datashe ... 511J.shtml

Ďakujem za reakcie.[/url]
