Schéma měřiče kapacit

Zpráva

pauly55 · #1 Příspěvek od **pauly55** » 23 úno 2009, 00:12

Neví někdo prosim o nějakém lehkem a dobrém schématu Měřiče kapacit od 1pF do 1000Uf?Chtěl bych si ho udělat.našel jsem na netu toto schéma

http://ok1ike.nagano.cz/rs2/clanky/bastleni/c_metr.htm

docetl jsem se ze meri od 1uf .A jeslti je to dobre schema.Muze nekdo prosim poradit??predem moc dekuji.A taky me zarazilo ponekud.

Jsem zvykly ze se prodavaji vsude tyto merice z LCD displayem a tady je jen jedna LED a voltmetr.

TAk nevim kdybych si to ubastlil jestli by mi to bylo k necemu.

petus · #2 Příspěvek od **petus** » 23 úno 2009, 05:48

Tak od 1pF asi půjde dost těžko.Asi nepočítáš s parazitní kapacitou samotného obvodu a kabelů ... A lehké schéma v takovém rozsahu měření jsem ještě neviděl.Kdyby jsi uměl mikroprocesory tak by to bylo jiné kafe.Nějaký vyšli v Amárech(Amatérských rádiích)Zkus vyhledávání na www.jirky.webz.cz nebo tak nějak.Tam ti to vyhodí všechny měřiče co vyšly v Amárech.

#3 Příspěvek od **Hill** » 23 úno 2009, 05:59

Měřit to bude, konečně jde o využití měřicí metody vhodné právě pro větší kapacity. Jak přesně, to záleží hlavně na tom, jak pečlivý při stavbě budeš.
Že to nemá displej? No, nemá.
Jak myslíš, že se to dělalo, když jsme si ještě neuměli představit, že by se jednou zobrazovaly přímo číslice?
Zde na systému měřidla nezáleží, takže můžeš přece použít i panelový digitální voltmetr.

Pro měření menších kapacit se raději poohlédni po jiném zapojení. Přece jen se snadněji udělá slušné měřidlo pro určitou menší skupinu hodnot, než zcela univerzální, třeba i trochu méně přesné, přece jen 9 řádů je 9 řádů. Všimni si, že i na dobrých multimetrech je rozsah měření kapacit třeba od 4n do 40u, to je také 5 řádů, ale častěji jako na potvoru potřebuješ zrovna změřit kondík 330uF nebo 27pF.
Edit: Petus už to mezitím napsal jasně.

BOBOBO · #4 Příspěvek od **BOBOBO** » 23 úno 2009, 07:19

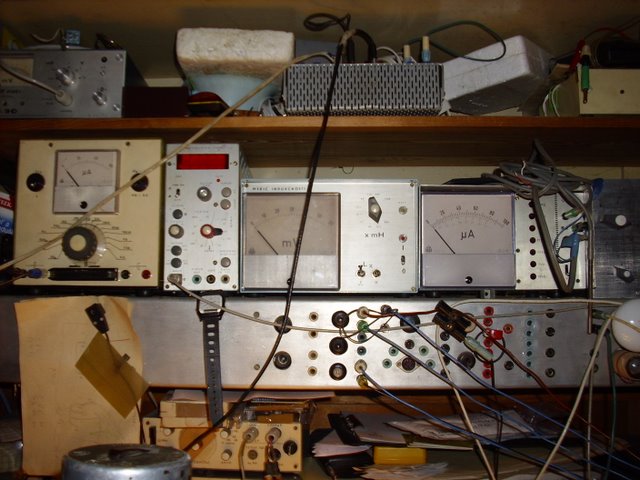

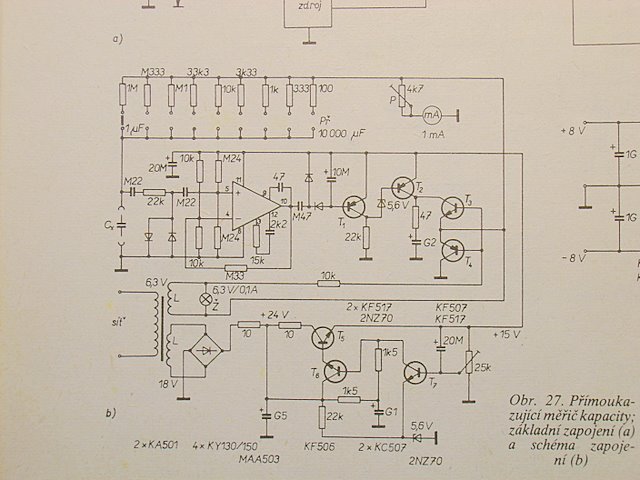

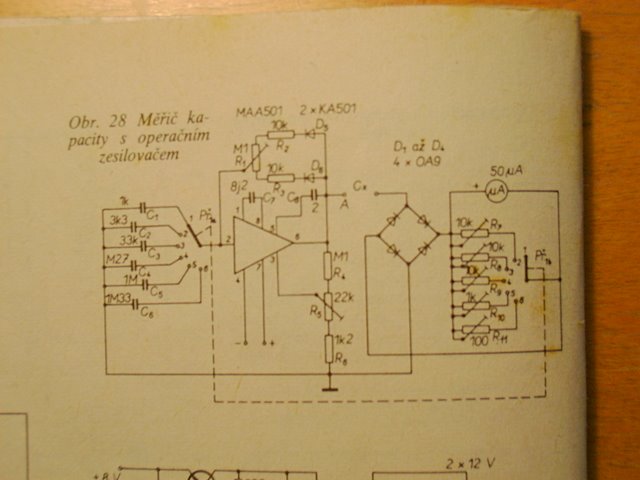

Už hodně let měřím tímto . Vyšlo někdy 1979 . Nemusíš si pořizovat měřič ESR , tady to ukáže kapacitu elytu jen při malém ESR . Dal jsem obojí do jedné bedny a přepínám měřící systém . Elyty měří v zapojení . Stojí to vedle čítače vlevo .

pauly55 · #5 Příspěvek od **pauly55** » 23 úno 2009, 11:22

BOBOBO píše:Už hodně let měřím tímto . Vyšlo někdy 1979 . Nemusíš si pořizovat měřič ESR , tady to ukáže kapacitu elytu jen při malém ESR . Dal jsem obojí do jedné bedny a přepínám měřící systém . Elyty měří v zapojení . Stojí to vedle čítače vlevo .

diky vsem za prispevky.zkusim toto zapojeni.

Ivan_Ryger · #6 Příspěvek od **Ivan_Ryger** » 24 úno 2009, 09:44

na male kapacity je najlepsi rezonancny merac kapacity, je presnejsi a neovplyvnuju ho zaradene rezistory v obvode.

BOBOBO · #7 Příspěvek od **BOBOBO** » 24 úno 2009, 10:41

Vážený příteli , kdy Tě naposledy rozhodilo , že jsi měl kond 3j4 místo 3j3 . A výše uvedeným měřákem vidím perfektně rozdíl +-0,2pF .

goliasinek · #8 Příspěvek od **goliasinek** » 24 úno 2009, 11:48

Co rikate na tenhle měřák kapacit.vypadá velice chytře.

pauly55 · #9 Příspěvek od **pauly55** » 24 úno 2009, 11:57

BOBOBO píše:Vážený příteli , kdy Tě naposledy rozhodilo , že jsi měl kond 3j4 místo 3j3 . A výše uvedeným měřákem vidím perfektně rozdíl +-0,2pF .

Porsím te mohl bys mi poslat celou tu stranku s tim merakem a i s nejakym popisem prosim????

smudla5 · #10 Příspěvek od **smudla5** » 24 úno 2009, 22:39

Podle me vyšel taky pěkný měřič kapacit v amaterské rádiu 1988 v čísle 1. Co myslíte ostatní?

otakarv · #11 Příspěvek od **otakarv** » 28 úno 2009, 21:09

Já nyní stahuji a napaluji na CD-čka Amaterské radia.Při zběžném prohlížení jsem natrefil na"Přesný a jednoduchý měřič LC".
Je to převzaté a volně přeložené z "ELEKTORU"č.2/1992
Uveřejněné v "ELECTUS" roč.93 str.11

byKiVi · #12 Příspěvek od **byKiVi** » 28 úno 2009, 23:18

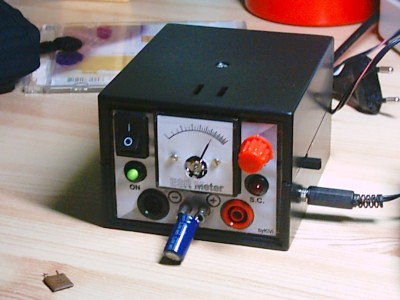

Takze, toto je moj merac kapacity (do 470uF) a merac ESR (obe v jednej krabicke).

Navod na merac kapacity mam zo stranok http://elm-chan.org/works/cmc/report.html a http://svetelektro.com/clanky/digitalny-merac-kapacity-s-attiny2313-295.html.
Nepodarilo sa mi vsak kupit displeje so spolocnou anodou a bodkami, preto tie upravy (nemali ani SMD LED).
Program som uz ako tak upravil - akurat mi inverzne funguju desatinne bodky a kalibracne udaje sa neukladaju do EEPROM. S AVR a vlastne s mikroprocesormi sa zoznamujem este len asi tyzden a pri VS nemam vela casu, takze mi to este chvilu potrva (ale je to vyzva a naucim sa nieco nove)

Merac ESR je stary znamy s TL074 ci TL084 tolko krat omielany tu na bastlirne.

#13 Příspěvek od **stepa** » 01 bře 2009, 01:49

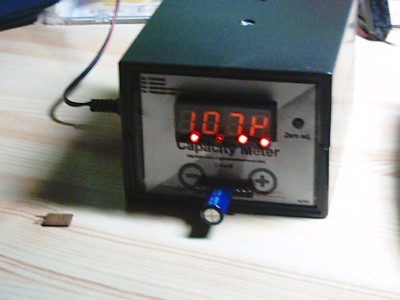

Ono inverzne, pripadne blbe ti toho funguje vic...to posledni cislo ma byt asi 4, ne? :wink:

Atlan · #14 Příspěvek od **Atlan** » 01 bře 2009, 07:05

Ee podla mna to ma dobre. to ukazuje 10,7 mikro faradu.

I ked ten kondik je nejaky prejedeny

byKiVi · #15 Příspěvek od **byKiVi** » 01 bře 2009, 10:53

Kondik je 10uF.
Prejedeny nie je

, akurat ako som uz pisal, nejde kalibracia a bolo to fotene pod ziarivkou tak preto tie odchylky (merac neznasa ziarivky, tyristorove spinanie a pod. Skusim este odtienit).
Prinajhorsom byvam na "skok" od Ukrajiny, ak bude treba, tak si zajdem po paletu ziaroviek a na EU mozem zvysoka .... (uz vidim ako ziarivka na WC vydrzi proklamovanu dobu zivotnosti - ale to je uz ina rozpravka).
