Zdroj SONY AC-CPJ100E - schéma

Zpráva

#1 Příspěvek od **EKKAR** » 18 bře 2009, 17:17

Mám problém - dostal se mi na stůl nefungující LCD videoprojektor SONY model CPJ-200E napájený výše uvedeným zdrojem. Prý sčoudnutá lampa - jenže po demontáži žárovky (běžná reflektorová halogenka 12V/50W s paticí Gx5,3) jsem zjistil, že žárovka je OK a projektor nefachčí z důvodu absence napájení. Zdroj jsem kuchnul - je to spínák s řízením švábem mně zatím neznámého typu, popis je FA5314, pouzdro DIP 8. Datasheet FA5314 jsem si stáhnul, pomohlo by mi ale konkrétní schéma toho zdroje, pokud by ho někdo měl k dispozici. Zdroj má dávat dvojí napětí 12V - jedno pravděpodobně pro halogenku, štítkový proud je 5,2A, druhá větev je 12V/0,5A - evidentně pro zbytek elektroniky projektoru. Výstupní napětí nenabíhají, instalovaný větráček se ani nehne - primární část po výkonový spínač je evidentně v pořádku, kondík 220uF/400V se nabíjí, kontrolní LEDka svítí - zatím jsem neměřil nic dál, nechci se v tom rejpat napůl naslepo. DPS zdroje nese nápis NICHICON K-G00-203-11, JAPAN TDK-T13V, UL94V-0. Pomůže někdo?

#2 Příspěvek od **EKKAR** » 28 bře 2009, 16:41

Tak je to skoro 14 dní, 74 zobrazení - opravdu nikdo nemá ani náznak povědomí o schématu?

#3 Příspěvek od **Killroy** » 28 bře 2009, 17:44

Na schéma té věci jsem někde narazil, ale bylo to placené. Díval jsem se i na ten datasheet toho FA5314 a na konci je několik aplikaček. Nedá se podle toho něco vyčuchat?

Killroy

#4 Příspěvek od **EKKAR** » 28 bře 2009, 18:56

Ejhle, tak tenhle datašit já nemám - mně to našlo nějakej 5 stránkovej jen s tabulkama hodnot. I tak je to co mám ale nějak komplikovanější, protože v tom zdroji jsou optrony dva - výstupní větve jsou taky dvě a bez konkrétního schématu je to na Pikaču. Hlavní chladicí plech je tak oslovsky zkonstruovanej, že namontovanej na výkonový prvky zároveň zakrývá stranu spojů DPS = je ve tvaru širokého U, na krátká svislá ramena jsou po obou stranách DPS přitažené výkonové trandy a diody + nějaký (asi) termistor), dolní "spojovací" část dole zakrývá desku... Bez zátěže to nejde spustit, se zátěží bez chladiče si netroufám, protože nevím, jak co topí (abych z toho neměl generátor dýmu) a s chladičem se zase nedostanu na měřicí body... Já bych to udělal obráceně, aby to spolu s DPS dělalo tunel nad součástkama (je tam 3,5cm venťas napájenej ze sekundární strany) - ale jak je vidět, ani Japíci se nevyhnou 🤐 konstrukcím... Bastlím náhradní chladiče, abych to mohl zkusit spustit se zátěží - tenhle datašit určitě pomůže, aspoň ideově. Kille, díky moc!

Andrea · #5 Příspěvek od **Andrea** » 28 bře 2009, 19:12

No jestli se dostaneš na ten IO, tak už jsi mohl osciloskopem změřit, jestli funguje nebo ne a jestli je teda závada na primáru nebo sekundáru. Je to podobné jako UC3842. Změřit jestli kmitá oscilátor, pokud ne, tak jestli má IO napájení z rozběhového odporu, pokud má napájení a kmitá, jestli posílá pulsy pro tranzistor.....

#6 Příspěvek od **EKKAR** » 28 bře 2009, 19:58

Andreo - dík, je mi to jasný jak Choceňskej tunel - jenže já žádný schéma neměl - datasheet s aplikací mi sem pověsil až Killroy, to co nabídl Ujo Gůgl mně, byly jen tabulky - a "Hledej, Šmudlo...!"
Přiznávám - na týden jsem to dal k ledu, ale co jsem koukal na ta schémata v odkazu od Killroye, mělo by to už jít rozhejbat...

Andrea · #7 Příspěvek od **Andrea** » 28 bře 2009, 20:08

Nevím co je to "jasné jak Choceňský tunel", tak jestli jsem se tě tou stupidní radou dotkla, tak se omlouvám. Chtěla jsem ti sem něco podobného napsat už před těmi 10 dny, ale říkala jsem si, najít datašít snad umí a v něm je to jasné jak facka, tak radši nic psát nebudu, aby se neurazil. Teď už mi to nedalo. :oops:

#8 Příspěvek od **Killroy** » 28 bře 2009, 20:36

Andrea mimo jiné píše:Nevím co je to "jasné jak Choceňský tunel", tak jestli jsem se tě tou stupidní radou dotkla, tak se omlouvám:

Andreo, já myslím že to nebylo "na kuří oko". EKKAR prostě přiznal že už je mu to jasný..

Killroy

#9 Příspěvek od **EKKAR** » 28 bře 2009, 20:46

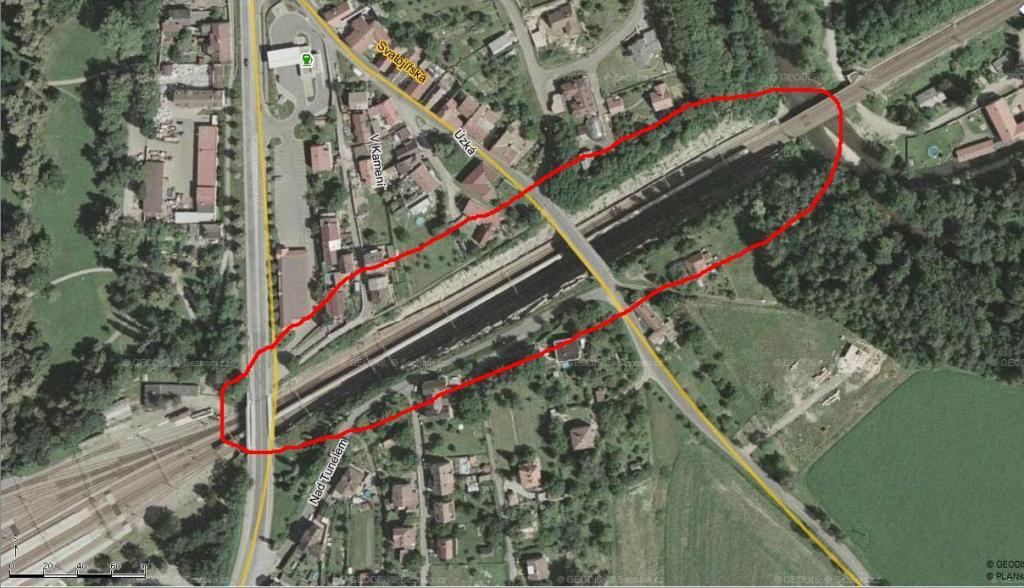

Pro neznalé (Andrea a další) - "Choceňskej tunel" hned u Choceňského nádraží nádraží na trati Olomouc - Praha byl tunelem od dob páně Pernera až do 50. let minulýho století. Jan Perner se o jeho portál dokonce smrtelně zranil, když se neopatrně vyklonil z projíždějícího vlaku. Jenže když v 50. letech dělali na trati Praha - Olomouc elektrifikaci, tunel nevyhověl na přestavbu na novou výšku profilu - tak ho odtěžili a zbytek odstřelili - dneska je tam cca 20m hluboký a asi 400m dlouhý zářez s jasnou oblohou nad hlavami...

Sorry za OT, ale jinak to nešlo...

Crifodo · #10 Příspěvek od **Crifodo** » 28 bře 2009, 21:40

škoda, že z hlediska Pernera pozdě.

#11 Příspěvek od **masar** » 29 bře 2009, 12:04

Také jsem trochu hledal, ale bohužel. Na http://www.givemefile.ru/smanuals/proek ... 40680.html se musí nejprve zaregistrovat a "vybalancovat" stažený manuál, na http://www.mymanual.ru/smanuals/proekto ... pc200.html za to chtějí poslat SMS za cca 90kč. Nic free. :wink:

cikan · #12 Příspěvek od **cikan** » 29 bře 2009, 16:06

zdravím, nezmiňuješ se, jestli je projektor fční při náhradním napájení. Mám jen jednoduchý SM bez schemat (mechanika, popisy, nastavení,..), třeba se výhledově bude hodit:

http://rapidshare.com/files/214945068/S ... 0.rar.html

#13 Příspěvek od **EKKAR** » 29 bře 2009, 16:36

Za ten manuál dík, i ten pomůže.
