TS901

#1 Příspěvek od radekV77 »

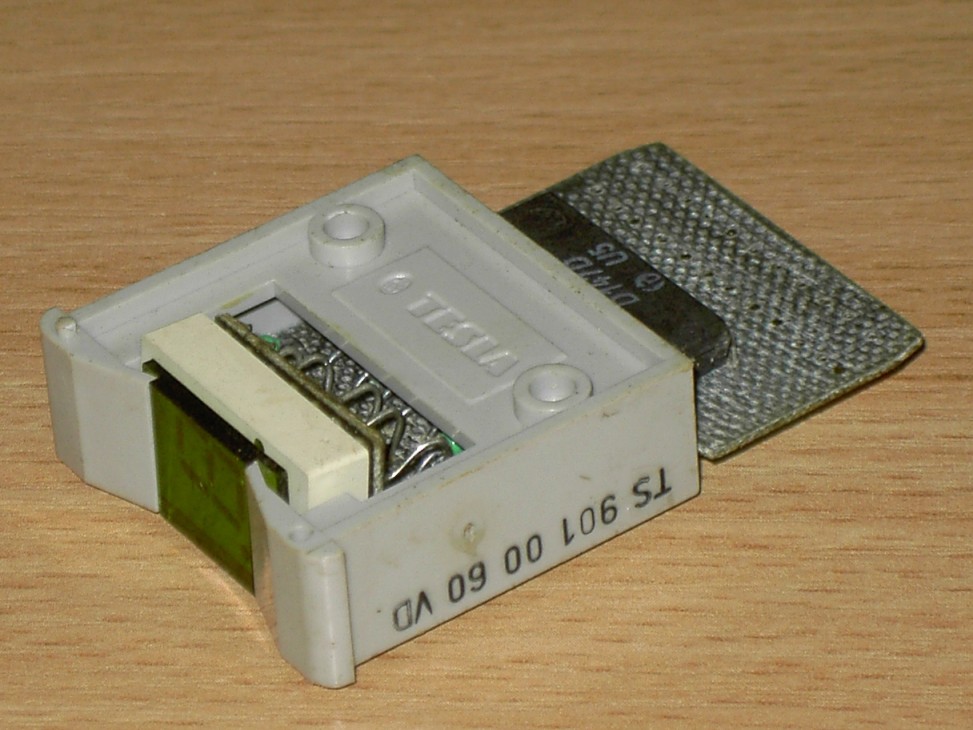

Měl bych prosbu , něměl byste někdo nápad,jak použít tento modul s D147D na voltmetr ? Mám i nějaké C520D ,tak to spojit s tím , stačily by i tři místa ,takže použít tři tyto moduly. Díky Radek :D :D :D
Přílohy
(141.19 KiB) Staženo 129 x
Uživatelský avatar
EKKAR
Příspěvky: 35012
Registrován: 16 bře 2005, 00:00
Bydliště: Česká Třebová, JN89FW21

#2 Příspěvek od EKKAR »

Mrkni se sem: http://www.ebastlirna.cz/modules.php?na ... highlight= , na konec jsem vkládal základní datašitové schéma voltmetru s citlivostí +999mV/-99mV. Akorát musíš vzít v úvahu, že Tvůj displej je určený pro statické zobrazení (každý zobrazovač má svůj vlastní dekodér), zatímco C520D (AD520, CA3260...) má multiplexní zobrazení, takže mu stačí i pro 3místný displej pouze 1 dekodér...
Nasliněný prst na svorkovnici domovního rozvaděče: Jó, paninko, máte tam ty Voltíky všecky...
A kutilmile - nelituju tě :mrgreen: :mrgreen: !!!
Uživatelský avatar
radekV77
Příspěvky: 84
Registrován: 24 bře 2009, 00:00
Bydliště: Kladno

#3 Příspěvek od radekV77 »

díky,jasný ,to znám, ale znamená to z modulu vyškubnout IO , protože je v každém , tomu jsem se chtěl právě vyhnout
Andrea
Příspěvky: 9340
Registrován: 07 zář 2007, 00:00

#4 Příspěvek od Andrea »

Tak je zapoj paralelně na vstupech ABCD dekodérů a "multiplexuj" je těma tranzistorama přes vstupy BI. Tři dekodéry ale žerou 3x tolik co jeden dekodér a protože to je TTL tak to je docela dost.
Uživatelský avatar
jjilek
Příspěvky: 4473
Registrován: 29 bře 2009, 00:00
Bydliště: Olomouc
Kontaktovat uživatele:

#5 Příspěvek od jjilek »

Pošli mailovou adresu. Pošlu Ti schema právě s C520D na 3-místný voltmetr s takovýmihle číslovkami.
Uživatelský avatar
radekV77
Příspěvky: 84
Registrován: 24 bře 2009, 00:00
Bydliště: Kladno

#6 Příspěvek od radekV77 »

máš jí v SZ
Uživatelský avatar
radekV77
Příspěvky: 84
Registrován: 24 bře 2009, 00:00
Bydliště: Kladno

#7 Příspěvek od radekV77 »

tak jsem to spáchal dohromady s C520D ,ale je problém. Nastavení nuly jde , ale nějak zlobí měření, při kalibraci to vůbec nereaguje na pohyb trimrem a když reguluji s napětím,tak třeba 600 mV to zhruba ukazuje a když klesnu třeba na 300 mV,tak to najednou ukazuje 100 a když jedu od nuly do 900mV ,tak to chvilema ukazuje málo a chvílema zhruba to co má. Prosím poraďte
Uživatelský avatar
jjilek
Příspěvky: 4473
Registrován: 29 bře 2009, 00:00
Bydliště: Olomouc
Kontaktovat uživatele:

#8 Příspěvek od jjilek »

Viděl bych problém v chybě v zapojení, nebo ve vadné některé součástce (trimr ap. nebo špatné napětí, kdy dochází k nelineírní odezvě v analogových obvodech. Také by to mohlo někde kmitat vlivem špatně vedených spojů.
Pošli mi na mail skutečně tebou realizované zapojení. Také jej zveřejni tady na fóru, co k tomu řeknou někteří další koumáci. jjilek
Uživatelský avatar
EKKAR
Příspěvky: 35012
Registrován: 16 bře 2005, 00:00
Bydliště: Česká Třebová, JN89FW21

#9 Příspěvek od EKKAR »

Je potřeba si uvědomit, že C520D NEMÁ plovoucí diferenční vstupy, jako je tomu třeba u ICL7106/07 a jejich klonů - C520A měří proti zemi (vstup, označený In Lo nebo jen LO = vývod č 10 JE NUTNO UZEMNIT NA ZÁPORNÝ PÓL NAPÁJENÍ 5V) !!! Vstup napětí pro měření (vývod 11 = HI) je zdrojem nezanedbatelného proudu, tekoucího VEN z obvodu - jde o řádově stovky nanoampérů, takže pokud je měřič nastaven správně a vstup se uzemní přes kondík, bude údaj na displeji pomalu (podle kapacity kondíku) narůstat, až dojde k přetečení rozsahu s indikací kladného překročení. Nejdříve zkus vstup uzemnit přes definovaný odpor a pak zopakuj nastavení - nejdřív vynulovat trimrem "ZERO" mezi vývody 8 a 9 při vstupu zkratovaném se zemí a pak po přivedení definovaného napětí (kontrolovaného vnějším měřidlem) na vstup HI provést kalibraci trimrem "GAIN" mezi vývodem 13 a zemí. Pozor, změny se projevují poměrně pomalu, je potřeba používat buď víceotáčkové trimry, nebo prostě pohnout jen o malý kousek a čekat, co to udělá s údajem na displeji.
Nasliněný prst na svorkovnici domovního rozvaděče: Jó, paninko, máte tam ty Voltíky všecky...
A kutilmile - nelituju tě :mrgreen: :mrgreen: !!!
Uživatelský avatar
radekV77
Příspěvky: 84
Registrován: 24 bře 2009, 00:00
Bydliště: Kladno

#10 Příspěvek od radekV77 »

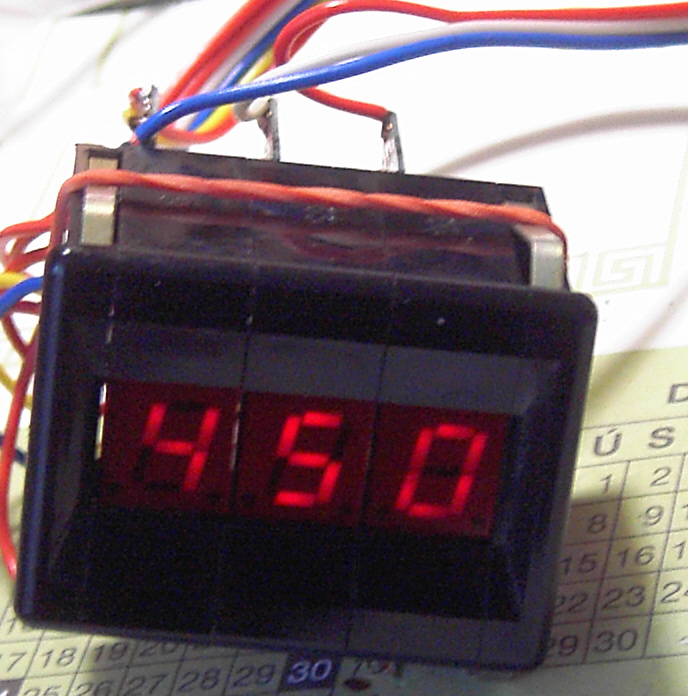

tak se mi to podařilo zhruba rozchodit, vyměnil jsem kondenzátor a upravil jsem velikost odporu a trimru pro nastavení , ty víceotáčkové trimry to bude chtít,bude se to lépe nastavovat :D . Jenom mi problikává pravá číslice ,např. mezi 1 , 2 a 3,tak to budu ještě řešit,ale třeba je to jenom tím pokusným děličem na vstupu :D
Přílohy
(239.8 KiB) Staženo 128 x
Uživatelský avatar
jjilek
Příspěvky: 4473
Registrován: 29 bře 2009, 00:00
Bydliště: Olomouc
Kontaktovat uživatele:

#11 Příspěvek od jjilek »

Souhlas s Ekkarem. Proto jsem poslal řešení (a ověřené schema), které používá na vstupu diferenciální zesilovač s přesným op. zesilovačem (MAA725 + KC811). Tam už vlastnosti vstupu C520 nejsou důležité. Je třeba si uvědomit, že C520 je pouze A/D převodník kombinovaný s řadičem displeje.
Uživatelský avatar
radekV77
Příspěvky: 84
Registrován: 24 bře 2009, 00:00
Bydliště: Kladno

#12 Příspěvek od radekV77 »

KC 811 nemám , ale mám KC810,to bych tam asi mohl dát ?
Uživatelský avatar
jjilek
Příspěvky: 4473
Registrován: 29 bře 2009, 00:00
Bydliště: Olomouc
Kontaktovat uživatele:

#13 Příspěvek od jjilek »

KC810 = KC811, jen jeden z nich je méně symetrický. Někde mám parametry, ale asi to v této chvíli není důležité. Oba jsou k dostání v mnoha e-shopech. V GME za 3 Kč!
