Vykonovy nf zosilnovac 150W

Zpráva

FrantisekPD · #1 Příspěvek od **FrantisekPD** » 10 čer 2009, 22:38

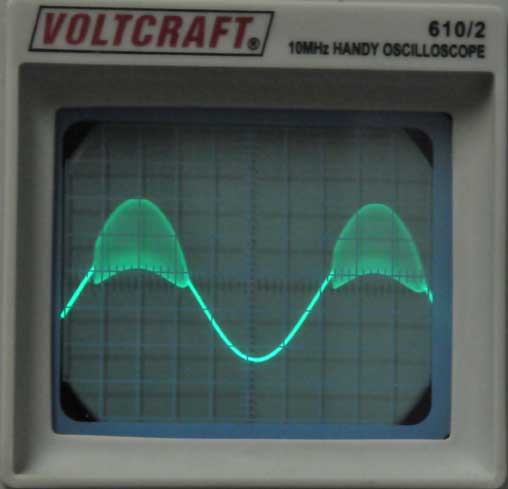

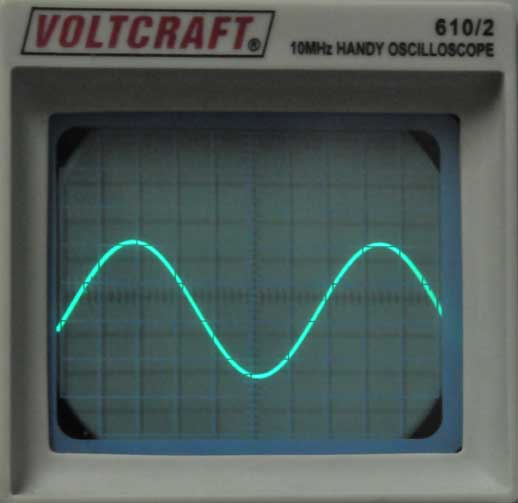

Ahoj, mohol by mi prosim niekto pomoct lokalizovat zavadu na tranzistorovom nf zosilnovaci? Najlepsie problem opisuje tvar vystupneho signalu vid. obrazky v prilohe. Zosilnovac naprazdono produkuje neskresleny signal v celom akustickom pasme. Po pripojeni zataze sa vsak signal skresli a to uz aj pri minimalnom vykone. Druhy kanal je OK. Co to moze sposobovat ? Za rady vopred dakujem.

#2 Příspěvek od **Sendyx** » 10 čer 2009, 22:42

No kmitá to v půlvlně, závad může být mračno. Od vadného kondíku po cokoliv. Jak vypadá napájení a při jaké zátěži to ještě nezlobí ?

#3 Příspěvek od **Bernard** » 10 čer 2009, 23:00

Ja by som to typoval na nevhodné vedenie spojov, pri väčších prúdoch vzniká kladná spätná väzba buď úbytkom napätia na spojoch spoločných pre vstup aj výstup (zem), alebo veľkými plochami slučiek v okruhu výstupných prúdov a vstupu. Takzvané parazitné väzby a prenosy, ktoré na schéme nemáš nakreslené, ale v reáli existujú.

FrantisekPD · #4 Příspěvek od **FrantisekPD** » 10 čer 2009, 23:21

Napajanie aj kondenzatory su v poriadku. Signal na vystupe je skresleny uz pri 8mV takze vlastne v celom rozsahu vystupneho napatia.

#5 Příspěvek od **Sendyx** » 10 čer 2009, 23:24

A dřív to nedělalo ?

FrantisekPD · #6 Příspěvek od **FrantisekPD** » 10 čer 2009, 23:36

Pravdepodobne nie, viem len to ze 10 rokov bez problemu fungoval v rockovom klube.

#7 Příspěvek od **Bernard** » 11 čer 2009, 00:00

Hoci to, čo som napísal predtým obecne platí, asi sa to nedá aplikovať na prístroj, ktorý 10 rokov fungoval. Myslel som, že ide o oživovanie novej konštrukcie. Tu sa niečo zopsulo - hodnota súčiastky, korózia spoje, ....
Ťažko radiť, nezávidím ti. Len pátrať a skúšať. :wink:

pepik9 · #8 Příspěvek od **pepik9** » 11 čer 2009, 07:28

Jedine jit osciloskopem po signalu od konce, pak se aspon zuzi okruh patrani.

BOBOBO · #9 Příspěvek od **BOBOBO** » 11 čer 2009, 07:47

Před nedávnem jsem měl podobné . Byl to amaterzesik a nejspíš použili na pájení eumetol . Po několika hodinách jsem to vzdal a udělal nový plošňák . Kontroluj i svody na koncových tranzistorech . Čím to zatěžuješ ? Některé zesy rozkmitá i "nevhodná" zátěž .

ZdenekHQ · #10 Příspěvek od **ZdenekHQ** » 11 čer 2009, 11:51

Neshořel Boucherot na výstupu ?

FrantisekPD · #11 Příspěvek od **FrantisekPD** » 11 čer 2009, 22:57

Tak som to konecne nasiel, problem sposoboval vadny trimer (starucky TP 040) na nastavenie kludoveho prudu. Vsetkym moc dakujem za ochotu pomoct.

BOBOBO · #12 Příspěvek od **BOBOBO** » 12 čer 2009, 08:00

Ne nadarmo je u solidních konstrukcí psáno trimrem jen nastavit a nahradit pevným odporem !
