#31 Příspěvek od **kokun** » 20 črc 2009, 18:13

smudla5 píše:diky moc za pomoc.No taky me to stve cekal jsem ze to spravi kdyz se o nem rika ze je v tomto oboru borec.

tak jsem se do toho dival.

Ty TDáčka sedí. jsou tam osazeny 3 krát TDA 6111Q.

ten tranzistor na pozici T745 byl C5993.
a ten na pozici T744 byl A2140.

Zakoukal jsem se na ten CRT socket a pod zesákem LM358 (pozice IC 740)
a trandaku T747 je plošnák viditelně vyhřátej.okolo i pod těmato součástkama.nevím jeslti tyto 2 součástky funguji,ale jen to sem dopisuju jako poznatek.

Budu moc rád za pomoc,protože ja to tady nemam uz nikam jinam zavest.Dal bych to nekomu sem,ale cesta by se mi nevyplatila.

Na tohle jsem už ve ČT v noci měl rozepsanou "sáhodlouhou odpověď", ale než jsem ji stačil odeslat, tak se mi vymazala (skončila "platnost web. stránky ...), já blbec (v rozespání) si ji ani nijak neukládal :cry:

Teď ležím v posteli "marod", tak jsem tu jenom nakoukl :roll:

Ty obvody - kde máš "vyhořené" ty součástky - nejsou pro vlastní činnost TVP vůbec nutné - odpojit a opravovat bez nich!

smudla5 · #32 Příspěvek od **smudla5** » 20 črc 2009, 19:21

O.K.diky.

smudla5 · #33 Příspěvek od **smudla5** » 27 črc 2009, 20:05

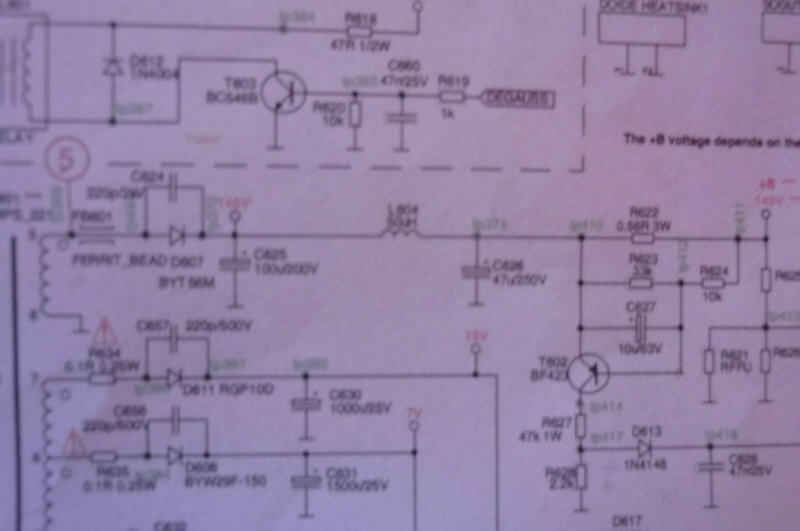

Tak jsem se konečně dostal těd k té TV.změřil jsem napětí B+ ze zdroje.podle schématu na obrázku.jinak celé je na uploadu,ale to jsem již psal dříve.

podle schématu má tam jít 145V
Naměřil jsem 135V.A to i s odpojeným R622,kam jsem napojil 60W žárovku.žárovka samozřejmě svítila A napětí 135V.
Jen sem se zhrozil čeho sem si všimnul.Já sem to tomu opravářovi neměl ani dávat.protože dnes jsem prohlížel kompletně plošňák a chybí koncový trand v ŘKS.Ale vím že tam předtím byl.Ale podle mě předtím špatný nebyl,(anebo aspoň ve zkratup nebyl)rotože zdroj necykloval.Vlastně když tam ten trend není,tak chápu,že nestartuje obraz a tak,ale zajímá mě co ho spálilo.Když ho ,,někdo" vyndal.Doufám že fakt neodešlo to VN trafo.ty součástky jak jsem objednával na ten CRT socket už mi přišli ale zatím sem je tam ještě nedal.

Jo prosím a ten trend je podle schématu nějaký FJAF6812.našel jsem jen jeho datasheet.Dá se prosím místo něj dát nějé BU......?

#34 Příspěvek od **kokun** » 27 črc 2009, 22:02

smudla5 píše:Tak jsem se konečně dostal těd k té TV.změřil jsem napětí B+ ze zdroje.podle schématu na obrázku.jinak celé je na uploadu,ale to jsem již psal dříve.

podle schématu má tam jít 145V
Naměřil jsem 135V.A to i s odpojeným R622,kam jsem napojil 60W žárovku.žárovka samozřejmě svítila A napětí 135V.
Jen sem se zhrozil čeho sem si všimnul.Já sem to tomu opravářovi neměl ani dávat.protože dnes jsem prohlížel kompletně plošňák a chybí koncový trand v ŘKS.Ale vím že tam předtím byl.Ale podle mě předtím špatný nebyl,(anebo aspoň ve zkratup nebyl)rotože zdroj necykloval.Vlastně když tam ten trend není,tak chápu,že nestartuje obraz a tak,ale zajímá mě co ho spálilo.Když ho ,,někdo" vyndal.Doufám že fakt neodešlo to VN trafo.ty součástky jak jsem objednával na ten CRT socket už mi přišli ale zatím sem je tam ještě nedal.

Jo prosím a ten trend je podle schématu nějaký FJAF6812.našel jsem jen jeho datasheet.Dá se prosím místo něj dát nějé BU......?

Ty tu plácáš jeden větší nesmysl než druhý - a než začneš opravovat telky, tak se nauč hlavně psát - kdo si má ty tvoje "nesmysly" překládat (to tvoje nějé BU - má být něco jako: nějaké BU :?:

- to si po sobě ani neumíš přečíst /a hlavně opravit !!!/, než něco odešleš) :?:

A kde máš na tom tvém schématu (no promiň, ale fotit schéma mobilem "z ponorky" a to byla ještě čistá voda) ten FJAF6812 ??

Mně se zdá, že vy dva (s tím tvým opravářem), vlastně tři (i s tím tvým kámošem) - si můžete založit firmu na ku*vení televizí: KUTIL s.r.o.

smudla5 · #35 Příspěvek od **smudla5** » 27 črc 2009, 23:14

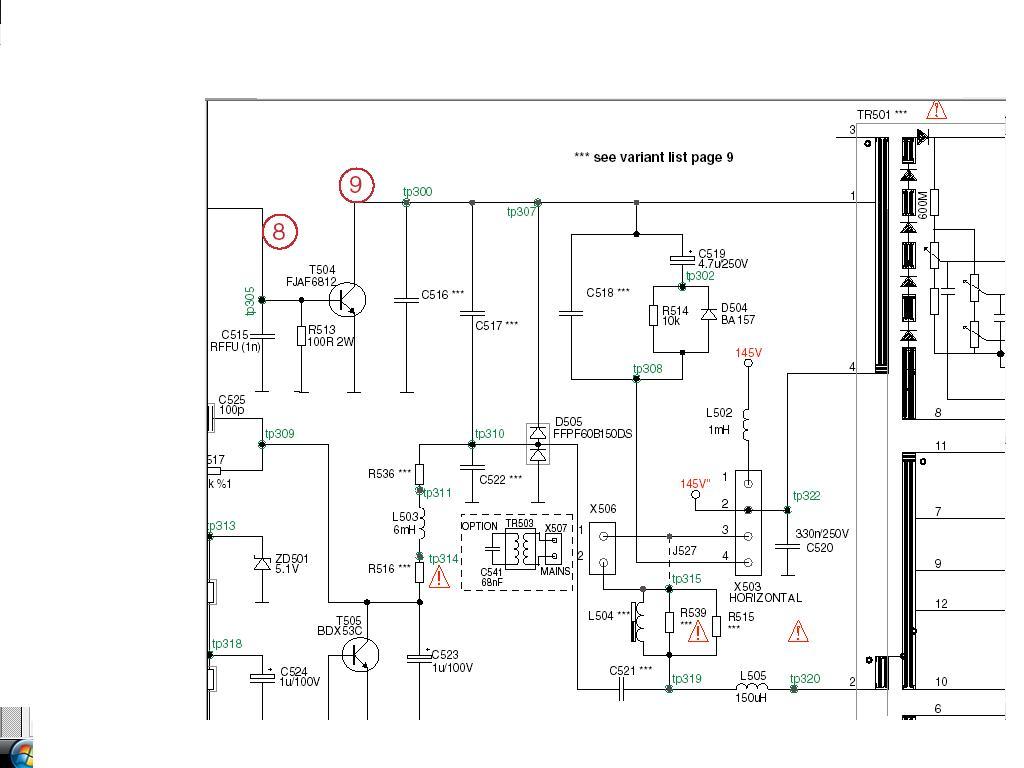

já jsem nemyslel jako že ten tranzistor FJA......je na tomto papíře.Tu fotku sem sem dal sem jenom pro představu,kde sem měřil to B+.Ten tranzistor je na pozici T504.

A jak jsem psal na googlu jsem našel jeho datasheet.

A já nevím proč mě uražíte.Vždyt já sem na té TV nic nezkur.il.Já za to nemůžu že tam není ten tranzistor.

změřil ostatní napětí ze zdroje

15V - naměřeno 14,3V
7V - 5,7V
+15V 13,9V
-15V -13,9V
145V 135 V

V příloze je datasheet toho tranzistoru

smudla5 · #36 Příspěvek od **smudla5** » 27 črc 2009, 23:52

A tady přikládám ještě foto s částí kde je ten FJA....

#37 Příspěvek od **kokun** » 01 srp 2009, 20:13

kokun píše:
smudla5 píše:diky moc za pomoc.No taky me to stve cekal jsem ze to spravi kdyz se o nem rika ze je v tomto oboru borec.

tak jsem se do toho dival.

Ty TDáčka sedí. jsou tam osazeny 3 krát TDA 6111Q.

ten tranzistor na pozici T745 byl C5993.
a ten na pozici T744 byl A2140.

Zakoukal jsem se na ten CRT socket a pod zesákem LM358 (pozice IC 740)
a trandaku T747 je plošnák viditelně vyhřátej.okolo i pod těmato součástkama.nevím jeslti tyto 2 součástky funguji,ale jen to sem dopisuju jako poznatek.

Budu moc rád za pomoc,protože ja to tady nemam uz nikam jinam zavest.Dal bych to nekomu sem,ale cesta by se mi nevyplatila.

Na tohle jsem už ve ČT v noci měl rozepsanou "sáhodlouhou odpověď", ale než jsem ji stačil odeslat, tak se mi vymazala (skončila "platnost web. stránky ...), já blbec (v rozespání) si ji ani nijak neukládal
Teď ležím v posteli "marod", tak jsem tu jenom nakoukl

Ty obvody - kde máš "vyhořené" ty součástky - nejsou pro vlastní činnost TVP vůbec nutné - odpojit a opravovat bez nich!

Str. 30 tvého servismanuálu GRUNDIG/BEKO 22.1 - kromě VIDEOzesilovačů (ten CRT socket!) jsou tu i méně podstatné obvody (z hlediska vlastní činnosti TVP) jako: TILT CIRCUIT a SVM CIRCUIT (rotace, neboli natáčení) to je ten tvůj obvod s "vyhořenými trandy a rezistory" (v původní dokumentaci BEKO tyto "přídavné obvody" ani nejsou uvedeny, proto ta má reakce, že tak vysoké poz. čísla ve VIDEU ani nejsou. A nejsou - protože se o VIDEO vůbec nejedná, přestože s nimi sdílejí jednu desku - jak píše šmudla: CRT socket). :!:

Těmito obvody bych se zabýval, až po "rozchození" telky jako takové - jestli bude celý obraz "mírně nakloněn" přeci není vůbec podstatné.

Teď se zaměřit na ŘKS (zvláště po zásahu "rádobyopraváře"), to pro tebe vidím jako "neřešitelný oříšek" - tam nebude jen "původní závada", ale teď už asi řada "nelogických závad", na kterých jste se podepsali všichni, co jste se v telce hrabali. :roll:

Sežeň si k ruce někoho, co o tom ví podstatně více než ty - jinak už vidím tu telku ve SD. :cry:
