OZ - odčítání napětí

Zpráva

Ištván Šutrhází

Zdravím, mám výstupní napěťový signál ze zařízení, který je v rozmezi cca 3-8V a potřebuji tento převést na 0-10V Jaké jsou možnosti?
Napadá mě OZ. Ale trochu tápu, jak ten signál upravit na 0-10V.
Prvním krokem je odečíst 3V od signálu a tím dostat nulu. Druhým krokem je spočítač zesílení (A=2), aby mi signál 8V-3V=5V dával na výstupu 10V.

Bohužel jsem ale limitován prostorem a nevím, jak minimalizovat zapojení, když napájecí napětí mám +24V a zem.

Mám jít cestou vytvoření umělé země -12,0,+12V? Pak odečíst signál a patřičně jej zesílit? Jak nejlépe virtuální zem vytvořit? Spíše, co je vhodnější, dělič, OZ, stabilizátory...?

Děkuji za odpověď, pokud jsem něco podstatného opomenul, děkuji za upozornění.

#2 Příspěvek od **jandu** » 25 srp 2009, 08:40

Komparátor s rozhodovacou úrovňou 5V?

#3 Příspěvek od **jezevec** » 25 srp 2009, 09:05

Protože budeš zpracovávat signály blízké nule, musíš pro napájení OZ použít také záporné U. Nemusí to být symetrické napájení, stačí vytvořit pomocí 7660 třeba -5V. Uprav si přiložené zapojení abys odečetl ty 3V (na výstupu bude 0 - 5V) a za to dáš další OZ se zesílením 2.
Pokud to vyrobíš v SMD provedení, bude to malé.

ZdenekHQ · #4 Příspěvek od **ZdenekHQ** » 25 srp 2009, 11:28

Zesil to na dvojnásobek, dostaneš 6-16V a odečti na výstupu 6V, např. pomocí vhodně zapojeného seriového stabilizátoru TL431 a odporu proti zemi. Nebudeš potřebovat záporný napájení.

piitr · #5 Příspěvek od **piitr** » 25 srp 2009, 13:21

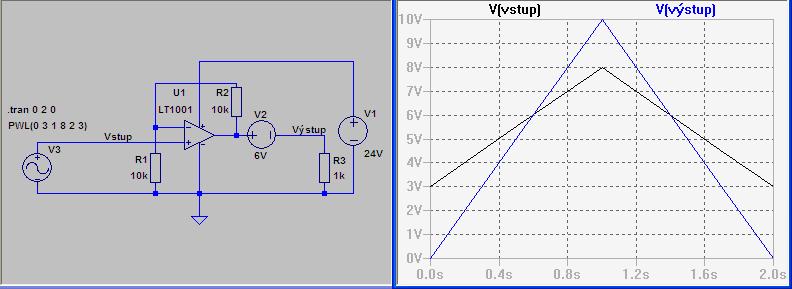

Možná by šlo něco takového? Je fakt, že se to k té nule nedostane úplně (asi na 65mV?), ale snad dostatečně. V opačném případě by to vážně chtělo to záporné napětí.

#6 Příspěvek od **Bernard** » 25 srp 2009, 20:10

Druhý krok je první a první je druhý. ZdenekHQ osvítil i mne.
