úprava stávajícího zapojení

Zpráva

Filispin_CZ · #1 Příspěvek od **Filispin_CZ** » 06 zář 2009, 21:39

Ahoj, našel jsem toto zapojení http://www.elweb.cz/clanky.php?clanek=52

Přesně to potřebuji, ale má to jeden háček. Vstupní napětí je max. 20V no a já bych potřeboval vstupní napětí max. 30V. Chtěl bych hlídat pokles napětí pod 24V. Maximální vstupní napětí by bylo 28,5V. Poradí někdo jak na to? Umím to zbastlit, ale neumím si to upravit.

Návštěvník

A bzučák na 30V máš?

#3 Příspěvek od **EKKAR** » 06 zář 2009, 21:55

Dej místo odporu R3 = 10kΩ menší, cca 4,7kΩ až 5,6kΩ - pak by to mělo tím 50kΩ trimrem jít nastavit. Jiná úprava není nutná, operák by to měl zvládnout vlastně jakýkoliv (s výjimkou takových jako TLC271/272, které jsou speciálně pro malé napájecí napětí).

Filispin_CZ · #4 Příspěvek od **Filispin_CZ** » 06 zář 2009, 22:03

Panove to je fofr s odpovedi na muj dotaz. Takze pokud dobre chapu radu od EKKARa, tak pouze zmenim hodnotu R3 a operak mohu nechat ten co je v zapojeni? To by byla luxusni uprava bez sloziteho predelavani stavajiciho zapojeni. Dik za Vase rady.

Filispin_CZ · #5 Příspěvek od **Filispin_CZ** » 06 zář 2009, 22:06

Anonym píše:A bzučák na 30V máš?

Nemam, nepotrebuji. Mam v planu misto bzucaku dat miniaturni rele na 24V. Jen predpokladam, ze budu muset dat pred nej jeste odpor, abych srazil napeti na 24V.

#6 Příspěvek od **Cust** » 06 zář 2009, 22:45

ten odpor tam dávat nemusíš...
protože, pokud bude mít relé vnitřní odpor 2 kOhm (operák napájený 30 V), tak maximální napětí na výstupu, které dá (v potu tváře) TL062 bude max. nějakých 25 V. Pokud použiješ relé s nižším vnitřním odporem, bude situace ještě horší. Každopádně si napětí na relé změř...

PS: Pozor na relé s vnitřním odporem 1 kOhm a menší - to by nemusel tento šváb otevřít nikdy!

#7 Příspěvek od **EKKAR** » 07 zář 2009, 09:53

Já bych tam místo toho bzučáku dal spínací NPN tranzistor, kterým by se teprve spínalo relé - BC639 by to měl zvládnout s dostatečnou rezervou. Mezi výstup OZ a bázi tranzistoru odpor nějakých 1kΩ - 1,5kΩ, aby to bylo kapku omezené a nešlo to bází natvrdo a k trandíku samozřejmě damper diodu, stačí 1N4001 (až 07) na zhášení zpětných špiček...

Filispin_CZ · #8 Příspěvek od **Filispin_CZ** » 07 zář 2009, 12:34

EKKAR píše:Já bych tam místo toho bzučáku dal spínací NPN tranzistor, kterým by se teprve spínalo relé - BC639 by to měl zvládnout s dostatečnou rezervou. Mezi výstup OZ a bázi tranzistoru odpor nějakých 1kΩ - 1,5kΩ, aby to bylo kapku omezené a nešlo to bází natvrdo a k trandíku samozřejmě damper diodu, stačí 1N4001 (až 07) na zhášení zpětných špiček...

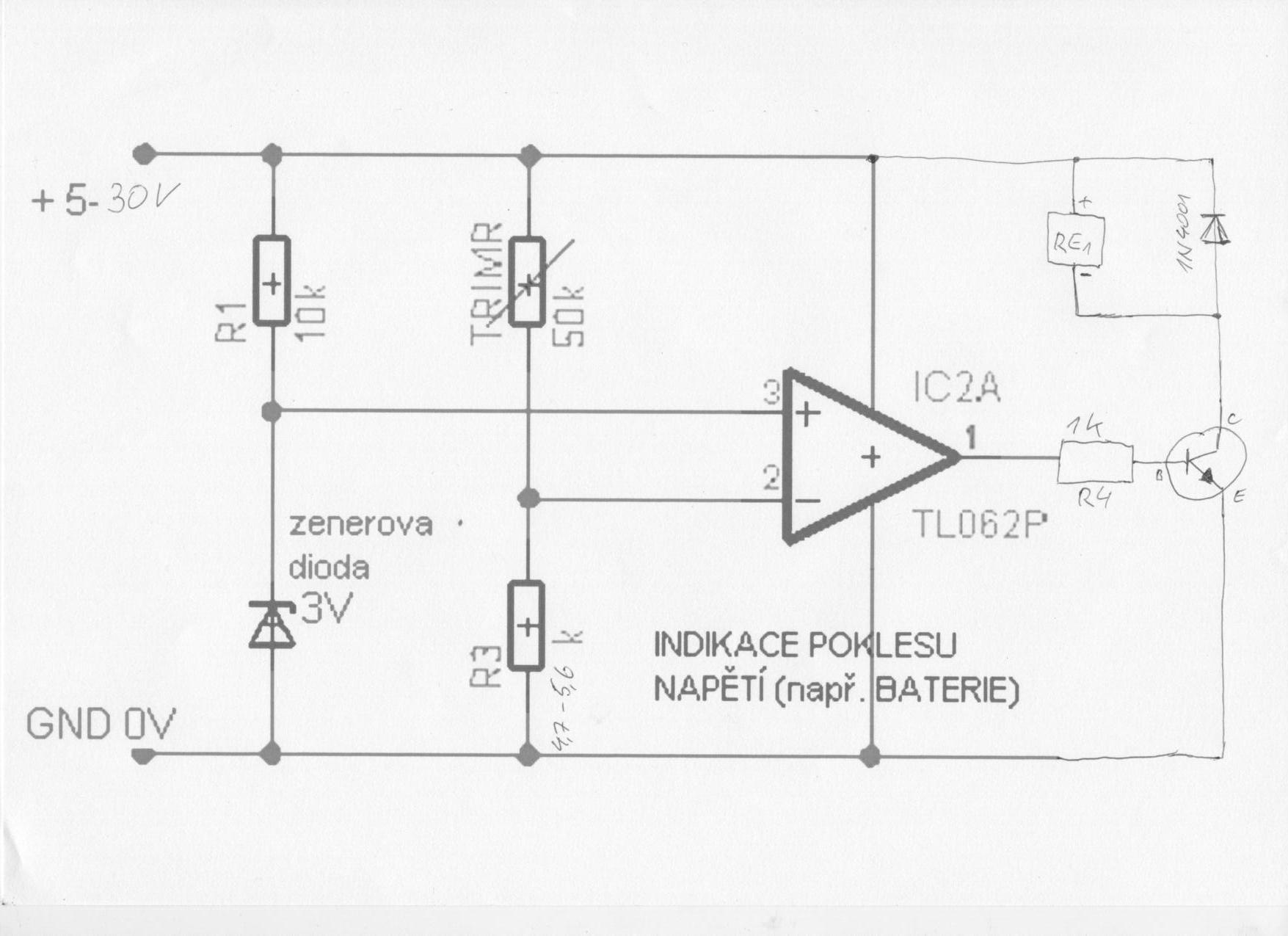

Takze jestli jsem to dobre nakreslil a pochopil, tak by to mohlo vypadat nejak takhle?

Návštěvník

Nebo ten R3 nech 10k a dej 6V2 zenerku.

#10 Příspěvek od **EKKAR** » 07 zář 2009, 13:06

Filispin_CZ píše:Takze jestli jsem to dobre nakreslil a pochopil, tak by to mohlo vypadat nejak takhle?

Jo, máš to naprosto přesně. Je na Tobě, jestli změníš zenerku na 6V2 nebo 6V8, jak navrhuje Anonym, nebo změníš odpor R3 z těch 10kΩ na 4k7 až 5k6 - obojím posuneš indikovanou napěťovou hranici nahoru. Já třeba bych pod tu 3V Zenerku fláknul jednu nebo dvě LED, tím by se referenční napětí zvedlo o jejich napětí v propustném směru a bylo by...

Filispin_CZ · #11 Příspěvek od **Filispin_CZ** » 07 zář 2009, 14:16

Díky všem za rady. Zapojím to podle chcematu co jsem dokreslil. Ještě jednou díky za rady všem zúčastněným. :lol:
