Princip nabíjení a napájení z Baterie v notebooku

Zpráva

Jurik-EB · #1 Příspěvek od **Jurik-EB** » 08 říj 2009, 17:39

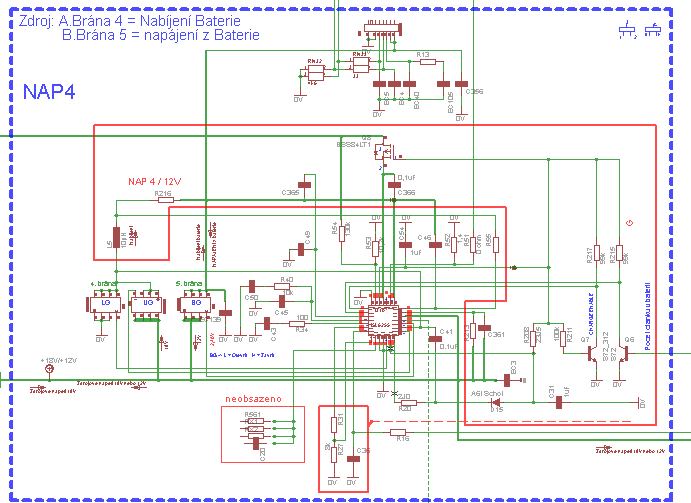

Zde toto schéma vám umožní pochopit princip nabíjení baterie a opačnou cestou z ní napájet notebook, v tomto případě Acer Travelmate 4320.
Popis:
Základním napětím je přívod 18V ze zdroje které je hlídané dvěma branami FET (není ve schématu zahrnuto).
Toto napětí je na spodní straně schematu, prochází z levé části do pravé.
K této napěťové lince jsou připojeny dvě brány.
První brána je vodivá směrem k baterii ( skládá se ze dvou fetů a je řízena z IO ISL6255 ovl.A.)
Druhá brána je vodivá opačným směrem ( skládá z jednoho fetu a je řízen z IO ISL6255 ovl.B.)
Řídící IO ISL6255 má za úkol spínat tyto brány podle potřeby tak aby buď upravoval nabíjecí proud do baterie (druhá brána je zavřena a první řízena náležitým kmitočtem) nebo umožnil přívod napětí 12V na základní napěťovou linku (první brána je zavřena a druhá otevřena), přičemž tento obvod sleduje zda je zapnutý přívod z Externího zdroje a zároveň (pokud není ext. zdroj zapojen) zablokuje bránu od Ext. zdroje aby napětí z bateríe nešlo ven do nezapnutého zdroje jenž je zapojen do zdířky.
Pokud se na toto schéma pořádně podíváte, zjistíte že to není až tak složité.

#2 Příspěvek od **rnbw** » 08 říj 2009, 18:14

V jednom Aceri som sa to snazil opravit. Na prvy pohlad vsetko fungovalo - notebook bezal na zdroj aj na bateriu, nabijanie tiez fungovalo. Ked sa vsak bateria nabijala pri zapnutom notebooku, nabila sa na 100%, potom sa vsak zacala vybijat, az sa vybila uplne a notebook sa vypol - s pripojenym zdrojom. Zavadu som nenasiel...

keemo · #3 Příspěvek od **keemo** » 08 říj 2009, 18:28

Trochu OT-dostal som raz do ruky N 3210 ze je nejaky problem s nabijanim...baterka vymlatena na mader.ozivil som ju telefon ju znova pri nabijani vybil...vyprdol som sa na to a riesil som to externym zdrojom...zaujimave

Jurik-EB · #4 Příspěvek od **Jurik-EB** » 08 říj 2009, 18:30

rnbw píše:V jednom Aceri som sa to snazil opravit.......

Závada mohla být z několika důvodů.
1. procesor nenastavil typ baterie (tyto baterie jsou několikabuňkové a on to musí mít zadané)
2. první brána (FET vedený k napětí 18V nespínal "hexnul")
3. ovladač těchto bran IO "?" nezaznamenává stav baterie.

Další informace mohu poskytnout pokud mi dodáš bližší informace, případně (máš-li) dukumentaci kterou si k tomu sehnal (poslat přez mail) a neuškodí foto desky z obou stran (holé bez ostatních zasouvasích desek).

Jurik-EB · #5 Příspěvek od **Jurik-EB** » 08 říj 2009, 18:39

keemo píše:Trochu OT-dostal som raz do ruky N 3210...

Pokud si také zajistil to aby se nepřebila, jinak se zničí.

#6 Příspěvek od **rnbw** » 08 říj 2009, 18:43

Uz to nemam, vratil som to - bolo to u mna hlavne kvoli prehrievaniu, co som vyriesil. Notebook sa kvoli tejto zavade uz dlhsie pouzival bez baterie ako desktop.

Bol to Acer Aspire 5032. Tiez to ukazovalo blbosti - napr. pri odpojenom zdroji ukazovalo, ze nabija. FETy boli dobre. Nic som nenasiel, uz som podozrieval ten IO.

Jurik-EB · #7 Příspěvek od **Jurik-EB** » 08 říj 2009, 18:57

rnbw píše:Uz to nemam, vratil som to ...

Pro sledování stavu baterie jsou dva odporové děliče, možná jeden z nich špatně definoval stav baterie.

#8 Příspěvek od **rezis** » 08 říj 2009, 21:49

Třeba vím že u řady 31xx posilá info o stavu aku přímo po datech.

Jurik-EB · #9 Příspěvek od **Jurik-EB** » 09 říj 2009, 15:19

rezis píše:Třeba vím že u řady 31xx posilá info o stavu aku přímo po datech.

Vím co tím myslíš ale před každou baterií jsou dva snímače napětí baterie, z něhož pak procesor vyhodnocuje za:
a) stav baterie pro nabíjení
b) je li baterie připojena

Pokud je nabití baterie ideální nebo nad stanoveným minimálním limitem, nastavený softwarem, pak procesor dostává pomocí komparátoru a vyhodnocovacího členu informaci podle níž ovládá MAXxxxx, který přizpůsobí (pomocí dobíjecích bran) nabíjecí proud do baterky.

#10 Příspěvek od **rnbw** » 09 říj 2009, 15:54

Ako funguje detekcia pritomnosti baterie? Viem, ze na zaklade napatia nie, lebo to detekuje aj nefunkcnu bateriu, ktora nema ziadne napatie. Na zaklade komunikacie cez I2C tiez nie, lebo IO v nefunkcnej baterii nekomunikuje (kedze nema napajanie).

Jurik-EB · #11 Příspěvek od **Jurik-EB** » 09 říj 2009, 16:11

rnbw píše:Ako funguje detekcia pritomnosti baterie?...

Tak jak jsem naznačil v otázce rezise. Ve schématu nahoře pomocí odporového děliče snímá přítomnost baterie.

#12 Příspěvek od **rezis** » 09 říj 2009, 19:18

rnbw píše:Ako funguje detekcia pritomnosti baterie? Viem, ze na zaklade napatia nie, lebo to detekuje aj nefunkcnu bateriu, ktora nema ziadne napatie. Na zaklade komunikacie cez I2C tiez nie, lebo IO v nefunkcnej baterii nekomunikuje (kedze nema napajanie).

Řekl bych že bere napájení z nb 3,3V z napájení pro sběrnici. Protože u jedné řady nb vadná baterie normálně blokne periferie - nemůže navázat komunikaci. U toho schématu jedině, že by Sem tam cvakl nabijeni aku a z toho to bylo napajeno. Tedy pokud by poslal impuz a svab v aku ze by navazal komunikaci.

Jurik-EB · #13 Příspěvek od **Jurik-EB** » 09 říj 2009, 20:42

rezis píše:Řekl bych že bere napájení z nb 3,3V z napájení pro sběrnici...

Základní napájení pro nb je rozděleno do osmi bloků a říkejme jim brány:
Brány jsou FETy N a P.
1. brána hlídá případné zvýšené napětí z externího zdroje.
2. brána (je řízena z IO které řídí nabíjení či přepínání na zdroj/baterie) blokuje 12V z baterie aby se nedostalo do připojeného ale nezapnutého ext. zdroje.
3. brána vytvárí napětí pro paměti 1,5V/3,3V (2,2V) pro paměti.
4. brána (pokud je přívod z ext. zdroje, je kmitočtově řízená) dobíjí baterii.
5. brána zapíná/vypíná přívod bateriového napětí do 12V/18V napájecí větve. (čili před brány)
6. brána vytváří napětí 3,3V pro procesor a některé IO
7. brána vytváří napětí 5V pro procesor a některé IO
8. brána je soustava čtyř bran (kvůli proudové zátěži) a vytváří základní Napájející napětí pro procesor. Procesor si tuto bránu zpětně reguluje v rozpětí 0..1,5V.

Stav baterie je hlídán hned u konektoru pro baterie.
