Zesilovač AZK 450 MUSIC 70

[drydian]

Zdravím všechny, našel sem lampovej zesilovač AZK 450 MUSIC 70 ...zkontroloval jsem ho zevnitř a na pohled vypadal vcelku neponičen ,tak jsem ho tedy vyzkoušel a zapojil.. všecky elektronky žhavěj ,prostě vypadá vše ok ale zvuk je děsnej... hraje to strašně potichu ,šumí ,bzučí atd... Nemohl by mě někdo prosím poradit co zkontrolovat ,případně jaká je nejpravděpodobnějsí závada. Nějak nevím jak začit nemam žádné zkušenosti s elektronkovýma zesilovačema.

Moc díky předem za všechny rady...

[pole]

Najskor skontrolovat zdroj ci ide ako ma (Spravne napatia, ci niesu vyhadzane filtracne kondiky - tie velke cervene elity)

Potom dat dokopy koniec.
Otestovat koncove lampy (ak mas tester najlepsie na nom priapdne ak chces do toho investovat kupit niake zanovne)
Vymenit svitkove kondiky (secky co tam su:) hlavne tie co idu od anod invertora (ECC85) na G1 koncovych lamp a v obvode invertora.

Vymenit biasove trimre za niake modernejsie lebo hentie co tam su, tak su pochybnej kvality

Nastavit predpatie cez kazdy koncovu lampu cca 35mA.

AK mas moost vymenit ECC85 a EF86 za nove

Potom premerat cez generator osciloskop na umelej zatasi samostatny koniec (bez toho trandakoveho predzosiku) ci da 50W ci neskresluje, nekmita a tak....

A potom opravit predzosik ak treba. Tiez vymenit popukane svitkace (hovanky), vyschle elity, precistit spoje a potaky no pokial to nepotrebujes mat v povodnom stave a chces to na gitaru najlepsie predzosik vyhodit a postavit tam nieco s ECC83kou.

[drydian]

jo potřebuju to ke kytaře.. ale bojim se nakoupit všecky kondíky a elektronky nové ,abych pak nezjistil že je zničene výstupní trafo ... skoušel jsem měrit na jeho výstupu napěti a bylo tam hodně malé (cca.do 1v) ... sem v elektronice celkem amatér ,takže dělam mozna nekde chybu... este dodam ze tam nemam ten hvezdicovej konektor co tam bejva ale mam tam jen vyvedene dratky z toho trafa.. na tech sem prave nameril jen ty male napeti ..myslel sem ze tam prave bude nekde i tech 100V ..a nic ...

[pole]

Vystupne trafo by to nemalo byt to nieco vydrzi, ale skus ohmetrom premerat primare ci maju voci stredu rovnaku ohmaz a ci nieje jeden z nich seknuty. Tiez zmeraj ohmetrom ci nieje priestrel medzi sekundarom a primarom, pripadne celistvost celeho sekundara ale ten tak lahko nepovoli

SKor to cele bude v kondikoch (nestoja az tak vela) daj tam typy MKP alebo MKS z GES.cz (ak nemas ziadne doma), alebo poposuvane predpatia pripadne vyhadzane koncove lampy....

Tie vystupne konektory na reprak "slniecka" maju vyvedeny vystup pre 8,16ohm a 100V rozvod vsetky maju spolocny vyvod oznaceny 0. Pre pripojenie repro pouzivaj len tie prve 2 (100V rozvod sa moze pouzit len s prevodovim trafom pred reprom - vyuziva sa to napr pri rozhlase po drote)

A ked to chces ku gitare. To fakt racej vyhod cely preamp a postav tam niake zapojenie od Marshalla pripadne iny predzosilnovac ktory sa ti zvukovo paci.

Tu je na ukazku moja uprava M70ky na Mesa boogie Dual rectifier
http://www.aerosolart.sk/bubnovacka/ine ... /index.htm
http://www.youtube.com/watch?v=YAE41EUv ... rofilepage

(bolo to robene na zakazku islo o usetrenie penazi na desingu a skor o funkcnost nez napodobnovanie vzhladu, ale kludne by sa to dalo osadit aj do boxu a napodobnit vzhlad original MBoogie gitar hlavy

[drydian]

Tak premeril sem ten primar a ma to 60,4ohm a 59,4ohm ... zkrat tam taky zadny neni takze vystupak bude snad Ok ... skusim vymenit ty kondiky u ty EC85 kolem co sou ... jinak este sem zapomel .. byl tam prasklej ten vykonovej odpor R526(680ohm) takovej ten bilej .. tak to sem doma nesehnal nahradu tak sem tam hodil 560hm 6W co sem doma vyhrabal... a este sem skousel nastavovat tech 42mV mezi temi body MB1 a 21 a MB2...

Jinak ta uprava na mesu slintam fakt nadhera ... Kdyztak este napisu az budou nejake pokroky du se pustit na ty kondiky...

[pole]

No tak pre istotu prekontroluj aj kazdy odporek ci neni seknuty: ) Pri takomto stroji clovek nevie co ma cakat.
Este ocheckuj patice vykonovych EL34riek ci tam nieje niekde medzipinovy "skrat" cierna sadza medzi vyvodmi patice ak je tak to ocisti dakym liehom/acetonom a kefkou na zuby. A este okontoxuj trochu piny patice a pomocou uplne tenkeho srobovaku ich napruz nech maju lepsi kontakt....

[drydian]

jo zespod je ta patice cerna pekne

[pole]

Tak ked je to dako moc tak racej vypajkovat a poriadne precistit ....
Inak ked mas tak tito skratiky na patici a seknuty ten vykonovy R tak bude asi zla aj jedna z EL34 riek....

Bez testera to asi tazsie otestujes jedine premeraj ohmetrom ci nema medzielektrodove skraty. Ak ma rovno zhanat novu....
A ked nema tak ju tam skus osadit a okrem svietenia a slabeho modreho svetialka v oblasti anody by nemala vydavat niaden iny prejav (ak tam vznikaju modre iskricky, alebo je cervena zerava anoda tiez je uplne mrtva)

[drydian]

tak zkrat mezi piny na elektonce je jen mezi pinem 2 a 7 ale to predpokladam ze asi ma byt to je asi zhaveni ...elektronka po osazeni lehce zhavy a lehke modre sviceni de videt .. zadne jiskricky atp... takze vymenim nakej ten kondik a vycistim patice a uvidime no.. jinak zatim moc diky za rady vsechny

[mc-vlada]

Schema zapojení a postup nastavení je v Kottkovi IV, pokud bude zájem o oskenovanou část tak na SZ.

[BOBOBO]

Toto nastavení zde na EB bylo uvedeno před asi 2 měsíci .

[drydian]

Tak jsem chtel ted objednat ty kondiky v GEM ale mam stim trochu problem, ze je tam nemuzu najit napr. M47/160V ,15K/18OV ... atd.... jak sem rikal sem v elektronice amater a jakmile to nemam jak v obchode tak na soucastce stejne napsane jsem v koncich .. Mohl by me prosim nekdo poradit?

[BOBOBO]

http://www.tipa.eu/cz/kategorie/vse-pro ... kove/pg-3/

[somorastik]

Ahoj,
Chcel by som sa poradit ohladne elektronkoveho predzosilovaca k Tesla Music 70 o ktorom sa tu bavite.
Nevedel som nájsť navíjací plán danému napajciemu transformatoru, a chcel som sa spítať či by zniesol ešte ten predzosilovač, alebo aké máte skusenosti s prestavbou vy.

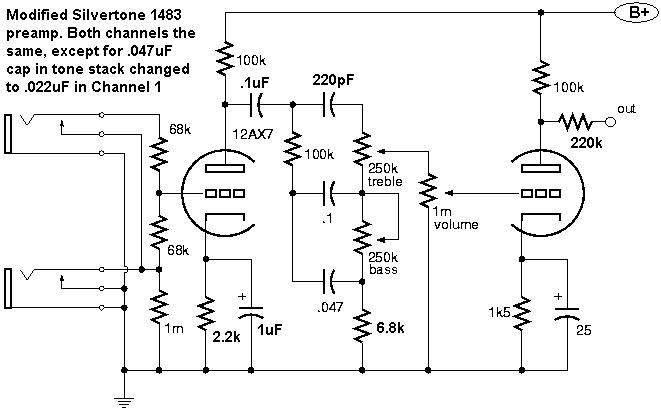

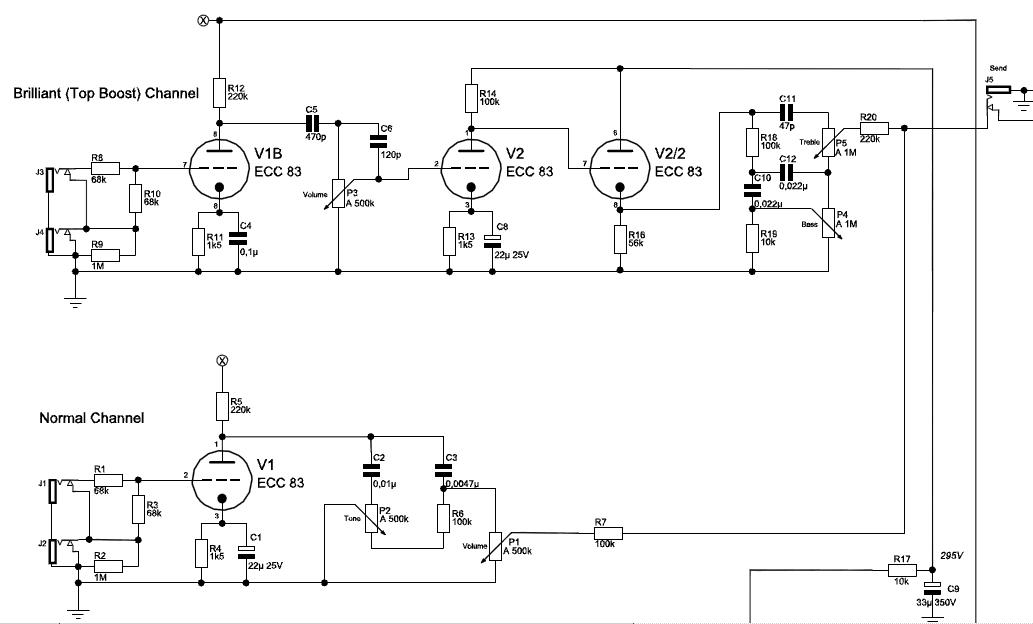

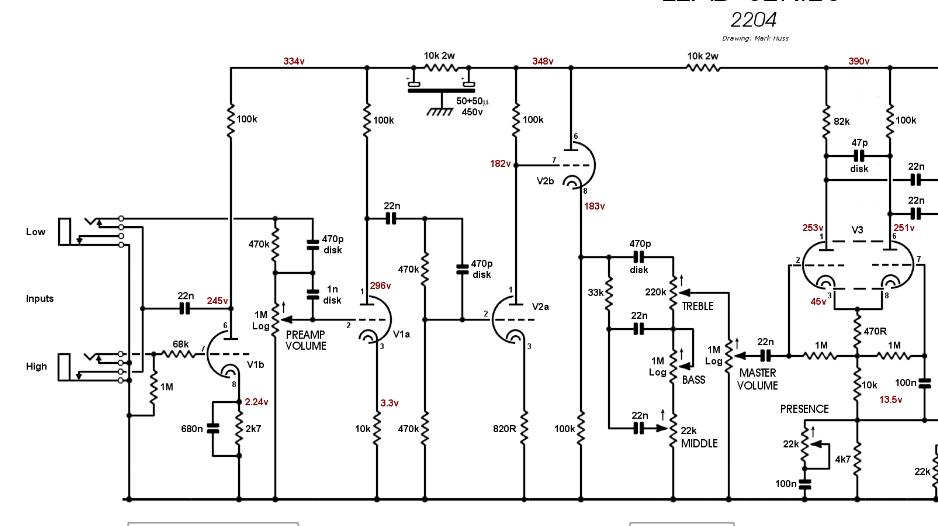

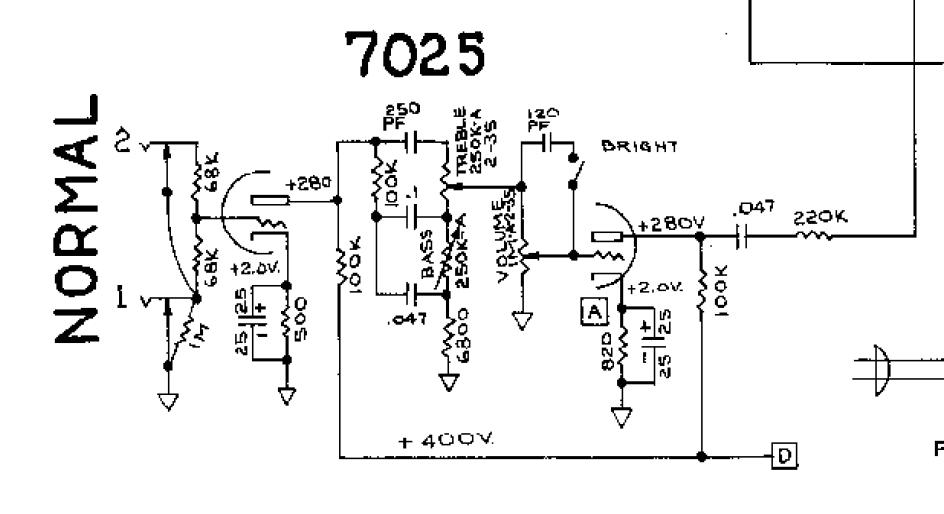

Chcel by som tam dať niečo na štyl Fender, Vox, Marshall (viz priloha) niečo jednoduche, 2 elektronky ECC83, len neviem či to znesie to napajcie trafo.
Pripadne aj vibrato.
A najlepšie keby tam boli 2 alebo 3 zmiešatelne (mix) vstupy.
(2x 1483pre_mod???)

[pole]

To vybrato bude skor Tremolo. Osobne netusim ako by sa prave vybrato (rozmietanie frekvencie tonu) realizovalo lampami.



A Samozrejme ten zdroj bezproblemov zvladne napajanie predzosilnovacu taky preamp ma oveela ovela nizsiu prudovu spotrebu ako koncovy zosilnovac teda je tam este velka rezerva.
