555 astabilne zapojenie - budenie transformatoru

Zpráva

blast3r · #1 Příspěvek od **blast3r** » 10 lis 2009, 16:17

Ahojte, som elektronik zaciatocnik a potreboval by som pomoct.

Zostrojil som si astabilne zapojenie 555-ky, vyratal som si odpory a kondenzatrory, takze mi 555ka generuje obdlznik o frekvencii 7KHz.

Na jej vystup som dal tranzistor BUZ11, ktory pracuje ako spinac. Spina danu cievku transformatora. Cievka ma len 20 zavitov a tym padom ma velmi maly odpor.

Cele je to napajane zdrojom 12 V 3A

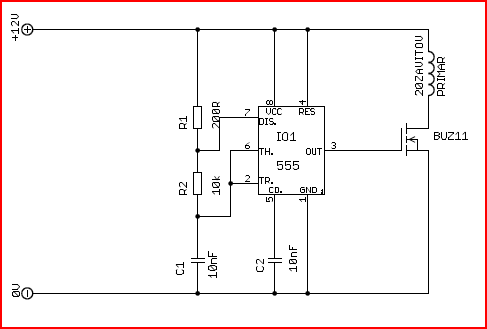

Vsetko je to nakreslene na scheme.

Takze mam 2 otazky:

1) 555ka sa velmi hreje, zevraj ju moc pretazujem, treba tam dat nejaky odpor na vystup, neviete ako vyratam jeho hodnotu? Potom tam mam dat paralerne na cievku diodu, na ochranu tranzistoru, neviete aku tam ma funkciu ta dioda? Co vsetko tam mam upravit v tej scheme, aby mi nieco neodislo?

2) Ta cievka ma len 20 zavitov, co je vlastne skrat, a tym padom cez tu cievku preteka asi prud 3A. Neviete ako by som obmedzil tento prud na nejakych 0,5 A?

Dakujem za odpovede.

MirrA1 · #2 Příspěvek od **MirrA1** » 10 lis 2009, 16:28

1.)dioda tam je nutná. Když rozepneš indukčnost, tak se na ní naindukuje vysoké napětí opačné polarty - takže když tam zapojíš antiparalelně diodu, tak ta se pro toto napětí bude chovat jako zkrat.

2.)Skrze cívku neprocházejí 3A. Cívka má totiž reaktanci - odpor závislý na frekvenci. Takže proud procházející cívkou bude při 7kHz daleko menší.

Zirafka · #3 Příspěvek od **Zirafka** » 10 lis 2009, 16:28

Hřející 555 opravdu znamená její přetížení. Dá se tomu odpomoci jedině snížením zátěže, což bude trošku složitější.

Tomu mosfetu chybí jakákoli ochrana. Zapoj mezi výstup 555 a G malý odpor, tak 220R a proti zemi zenerku cca 15V (raději o něco méně než více). Pokud budeš chtít mít opravdu super zapojení, tak dej paralelně k odporu ještě obyčejnou diodu (vhodnou k použité frekvenci).

Těmito úpravami se ochrání řídící elektroda (G) a druhak uvidíš, že se ta 555 bude méně hřát. Kapacity uvnitř mosfetu způsobují různá napětí, přepětí a vyrovnávací proudy. A ty potvory se někde musejí uzavřít a potom hřejí. Když jsem jednou koukala osciloskopem na podobně zapojený obvod, zírala jsem, jaká napětí tam vznikají.

Takto zapojený obvod sice funguje a nějakou dobu fungovat bude, ale dříve nebo později něco odejde. Uvidíš.

Zirafka · #4 Příspěvek od **Zirafka** » 10 lis 2009, 16:30

Dioda, o které povídá Mirra, patří paralelně k vinutí trafa. Zapojuje se tak, že se připojí v nepropustném stavu, čili katodou na plus.

procesor · #5 Příspěvek od **procesor** » 10 lis 2009, 18:19

Dióda sem dióda tam. To záleží na tom čo je na sekundáre toho trafa.
Parametre trafa a záťaže musia udržať magnetický obvod mimo oblasť presýtenia. Inak ide prúd tranzistorom do aleluja.

Sekundárna strana (nenakreslená) rovnako ako primárna rozhoduje čo sa deje s tranzistorom.

breta1 · #6 Příspěvek od **breta1** » 10 lis 2009, 18:27

1. jestli se spina primar trafa, jak rika autor, ktere je urceno k preneseni nejakeho vykonu [autor o tom nic blize nerika], nemuzeme dat primo diodu paralelne k primaru [nespiname prece nejake rele].
2. nejak se mi nezda, ze pri frekvenci 7kHz se muze ohrat 555, kdyz je jeji vystup zapojen primo do G [cpeme to vlastne do kapacity jednotek nF].

#7 Příspěvek od **masar** » 10 lis 2009, 18:27

Přesně tak. Pokud to má např. sloužit jako blokující měnič, pak je ta dioda nežádoucí. :wink:

Zirafka · #8 Příspěvek od **Zirafka** » 10 lis 2009, 18:39

breta1 píše: kdyz je jeji vystup zapojen primo do G [cpeme to vlastne do kapacity jednotek nF].

Proto předpokládám zradu v těch překmitech, kdybych to neviděla na vlastní koukadla, tak bych nevěřila. Ten ochranný obvod to chce určitě. V mém případě se "někde" bralo záporné napětí a divím se, že to všechny součástky přežily. Mám pocit, že se ta moje 555 také hřála, ale to už nevím.

Ohledně té diody, jak již zaznělo, je otázkou, co je na druhé straně trafa. Možná je dioda dobrá, možná ne.

blast3r · #9 Příspěvek od **blast3r** » 10 lis 2009, 19:05

Dakujem za odpovede, takze skusim to vstrebat

Asi som zabudol uviest, ta primarna cievka ma sluzit na prenesenie energie cez spojene jadro do druhej cievky. Na sekundare budem odoberat 5 V a 0,5 A max.

Cize ak som to spravne pochopil spravne by to malo byt takto(vid obr.)

Este aku funciu tam ma ta dioda a zenerka...

Zenerova dioda sa pouziva na stabilizaciu naptia, ale tu?
A ta dioda pripojena paralerne k odporu ma aky ucel?

Thx.

Crifodo · #10 Příspěvek od **Crifodo** » 10 lis 2009, 19:14

Ten odpor 200 Ω na pozici R1 tlačí 555ku do nevýhodného režimu, jestli ti jde o střídu okolo 50% tak použij jiné zapojení 555.
Nemůžeš spínat danou cívku trafa daným kmitočtem a napětím, něco musíš přizpůsobit :twisted:

blast3r · #11 Příspěvek od **blast3r** » 10 lis 2009, 19:27

No mam to ako astabilne zapojenie a pri danych hodnotach R1,R2 a C1 mi vychadza strieda okolo 50 percent.. Som to preratal viackrat...

workhard · #12 Příspěvek od **workhard** » 10 lis 2009, 19:56

No řekl bych,že tomu vybíjecímu tranzistoru na pinu 7 se zdá o čertech :twisted:

Zirafka · #13 Příspěvek od **Zirafka** » 10 lis 2009, 20:04

Tak tu diodu jsi zapojil přesně opačně

Ochranný obvod funguje takto:

- Zenerka omezuje maximální napětí na G a tím ji chrání před zničením (průrazem)
- odpor omezuje případný proud Zenerkou a zabraňuje jejímu přetížení (bohužel poněkud omezuje rychlost sepnutí mosfetu)
- dioda přemosťuje odpor při vybíjení, mosfet se rychleji zavře

Jestli je ten odpor R1 skutečně 200R, tak se nediv, že se ti to hřeje. Schválně si spočítej proud, který jím teče. A pamatuj, že tento vývod snese maximálně 100mA (tedy jak od kterého výrobce).

breta1 · #14 Příspěvek od **breta1** » 10 lis 2009, 20:08

Ten odpor ani 555 se v tomto zapojeni nema sanci zahrivat..

workhard · #15 Příspěvek od **workhard** » 10 lis 2009, 20:12

breta1 píše:Ten odpor ani 555 se v tomto zapojeni nema sanci zahrivat..

Smělá hypotéza!
