Ahojte, v tomto threade som sa snazil o astabilne zapojenie, t.j. generovanie obdlznika o frekvencii 7KHz s IO NE555.
Aj po mnohych pokusoch sa mi to nepodarilo, a skusal som vselico.
Tak by som to skusil inac - multivibrator.
Ono totiz sa jedna o prenasanie el. energie vzduchom(par mm) pomocou tranfsormatora, ktory ma vzduchove jadro.

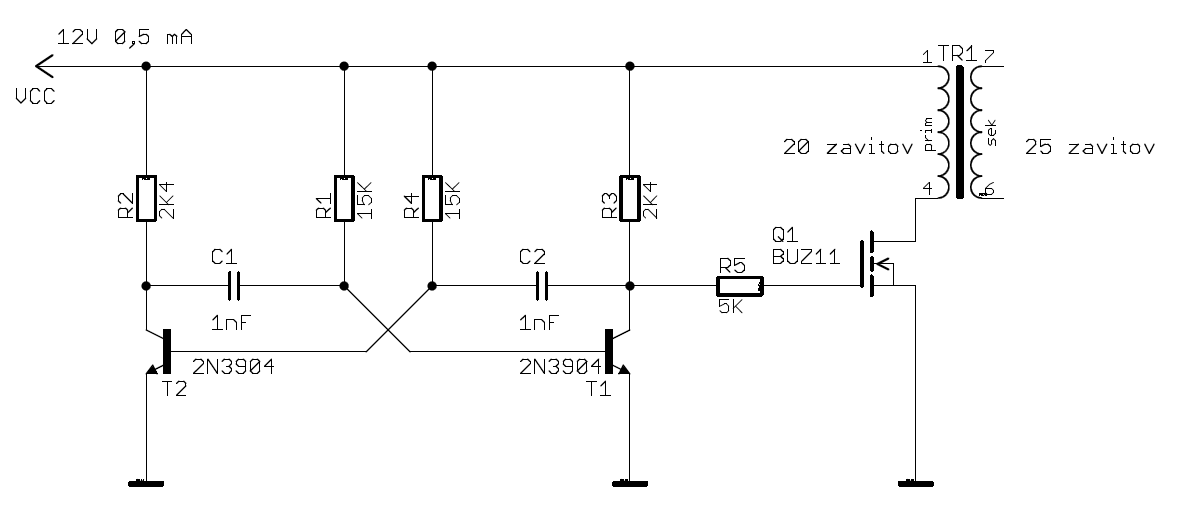

Cely tento obvod je napajany 12V 0,5A, na vystup multivibratora je pripojeny BUZ11, ktory spina cievku na primare.
frekvenciu som ratal pomocou vztahu:
f = 1/T
kde T= t1 + t2, a kedze t1 = t2 tak:
T= 2 * (ln(2)*R*C);
a pri danych hodnotach mi vysla f = 48kHz
Tak chcel by som poprosit niekoho skusenejsieho, ci by mi mohol schemu skontrolovat, a ci moje myslienkove pochody a zapojenie je spravne a bude fungovat.
Dakujem.
Multivibrator (astabilne zapojenie)
Moderátor: Moderátoři
Multivibrator (astabilne zapojenie)
- Přílohy
-
Digitalizovať.PNG- Schema
- (35.39 KiB) Staženo 160 x

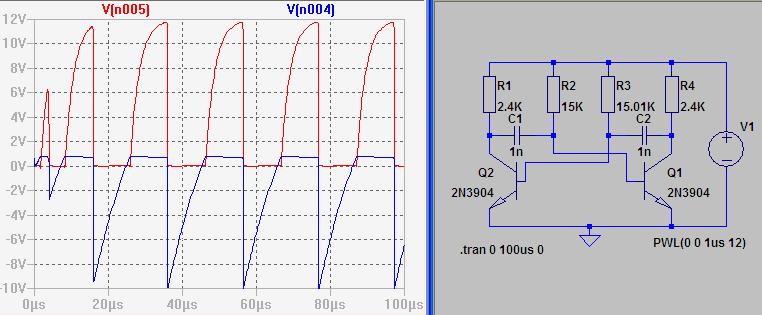

Chvíli by možná ten multivibrátor fungoval. Všimni si záporných špiček na bázi tranzistoru (modrá) a zkontroluj v katalogu U(br)be0.
A pro kontrolu výpočtu: http://www.zirafoviny.cz/modules/mydown ... id=1&lid=2
A pro kontrolu výpočtu: http://www.zirafoviny.cz/modules/mydown ... id=1&lid=2
- Přílohy
-
- multivibrátor.jpg
- (42.84 KiB) Staženo 140 x
Ak zaverné napärie UEB je cez 11,3V potom to bude kmitať, pri menšom ak neklakne jeden z tranzistorov, tak tá frekvencia bude vyššia.
Budenie toho BU11 je vlastne slušny DP filter s tau väčším ako sú RC v AKO.
O budení sa toho popísalo dosť aj v tom prvom vlákne.
Toto je tiež na založenie ďalšieho nového
a som tu pozde
Budenie toho BU11 je vlastne slušny DP filter s tau väčším ako sú RC v AKO.
O budení sa toho popísalo dosť aj v tom prvom vlákne.
Toto je tiež na založenie ďalšieho nového
a som tu pozde
Pokud chceš použít obvod tak, jak je, je odpor v Gate toho Mosfetu je zbytečně, jen zbytečně prodlužuje nabíjení a vybíjení jeho kapacity.
Ideální by bylo snížit jeho hodnotu na několik stovek ohmů a proti zemi dát zenerku cca 15 V (podle typu mosfetu). Proč, to jsem psala už minule. Je to furt stejné.
Do série s bází se dá zapojit obyčejná dioda
Ideální by bylo snížit jeho hodnotu na několik stovek ohmů a proti zemi dát zenerku cca 15 V (podle typu mosfetu). Proč, to jsem psala už minule. Je to furt stejné.
Do série s bází se dá zapojit obyčejná dioda
Naposledy upravil(a) Zirafka dne 29 lis 2009, 15:48, celkem upraveno 1 x.
No nevím jest-li v datasheetech udávané maximální napětí přechodu b-e v závěrném směru je možné považovat za Zenerovo napětí, ale v tomto případě hrozí při jeho překročení zničení tohoto přechodu. Je třeba ochránit přechod diodou, v tomto případě zapojenou nejlépe v sérii s přechodem b-e, aby se neovlivnil kmitočet obvodu.
blast3r píše:No je mozne ze 555 bola odpalena...
Ale teraz to chcem riesit cez multivibrator....
A zítra možná přes 4093 a za rok pomocí PC a RS232, že?
Plně souhlasím s Crifodem.
NE555 funguje spolehlivě jako AKO, dva tranzistory pracují spolehlivě jako AKO, jde jen o to správně navázat výkonový stupeň na tyto obvody.
A abych nezůstal nic dlužný, tak odpovídám:"V TR1 je zakopán pes!"
Vše okolo funguje jak má.
Připadá mi to, jako by jsi chtěl tank rozjet s motorem od trabanta.
Jak jsi přišel na to, že je to to správné trafo? Nebo že máš tu správnou frekvenci a správně dimenzovaný zdroj?
Nedávno jsem někde na netě zaregistroval řešení obdobného problému, přenos napájení na nějakou rotační plošinu, tak tenhle topic se tomu hodně podobá. Fakticky bez znalosti sekundárního uspořádání takového zdroje se dá těžko poradit, jak budit primární část. Vždyť je to spolu jeden obvod.
Multivibrátor dost mění frekvenci s napájecím napětím i teplotou, určitě by bylo lepší vrátit se k 555. Ale to je asi ta lehčí část problému.
Multivibrátor dost mění frekvenci s napájecím napětím i teplotou, určitě by bylo lepší vrátit se k 555. Ale to je asi ta lehčí část problému.
