shanim schemu RFT LCD Radio Clock RC 2001

Zpráva

nenim · #1 Příspěvek od **nenim** » 25 lis 2009, 22:39

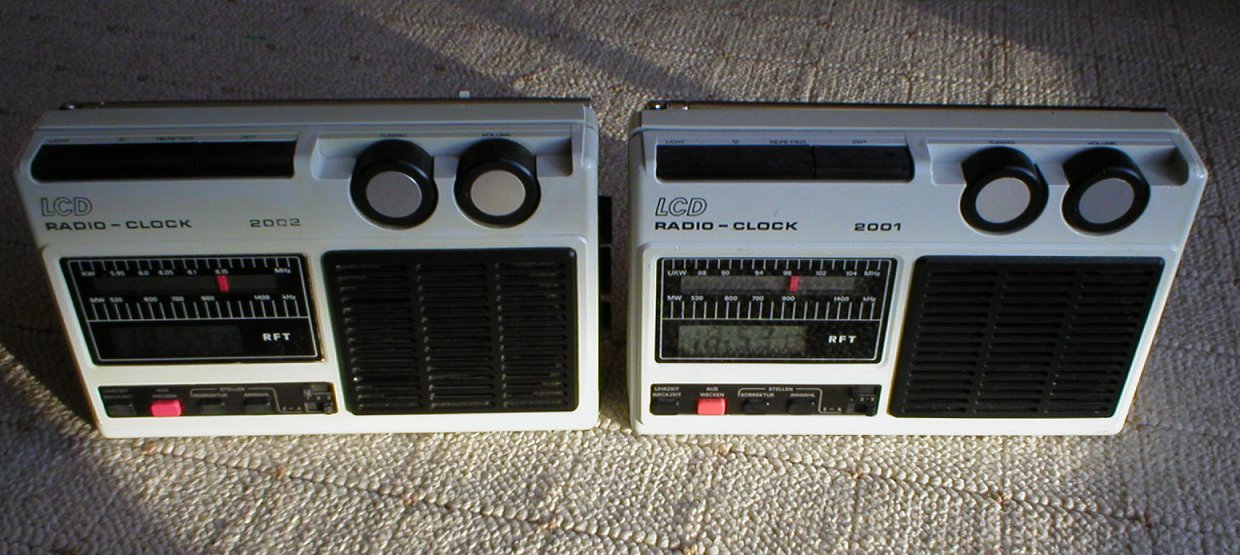

Shanim schemu radioprijimace RFT LCD Radio Clock RC 2001 . Jedna se o toto radio: http://www.rft-sammlung.de/rc2001.jpg. Nema nekdo jeho schemu, nebo link na ni?

Artaban001 · #2 Příspěvek od **Artaban001** » 26 lis 2009, 06:36

To radio jsem kdysi měl. Na rádiovou část by Ti mělo stačit najít datashet švába A283D. FM část je klasická 2 tranzistorová,je v tom datasheetu taky. Na hodiny byl nějakej speciální integráč jehož označeni již nepamatuju

nenim · #3 Příspěvek od **nenim** » 26 lis 2009, 11:11

Na ruskem foru mne odkazali na http://www.radiomuseum.org/r/mikroel_nh ... c_200.html. Pry kdiz se zaregistruju, dostanu se k scheme.
Nijak ale nemuzu najit spusob, jak se zaregistrovat. Nevidim nikde tlacitko na suhlas s podminkami. Vi nekdo pomoct?

6sense · #4 Příspěvek od **6sense** » 26 lis 2009, 13:07

doména
http://www.radiomuseum.org/
po kliknutí na "Register as new member" je toto:
http://www.radiomuseum.org/dsp_anmeldungskosten.cfm
Je tam toho moc ale vidím jen nějaký paypal...

cackler · #5 Příspěvek od **cackler** » 26 lis 2009, 17:00

máš 2 možnosti, buď zaplatit 25 dolarů nebo si to "zasloužit", tzn poslat jim na email co pro mě můžeš udělat místo toho poplatku

nenim · #6 Příspěvek od **nenim** » 26 lis 2009, 18:34

to sem se dovtipil. problem je v tom, ze sem tam nikde nenasel e-mail addres. ale je mozne, ze sem jiz z toho klikani a prekladani jednoduse prehledl ....

#7 Příspěvek od **hafca** » 26 lis 2009, 19:03

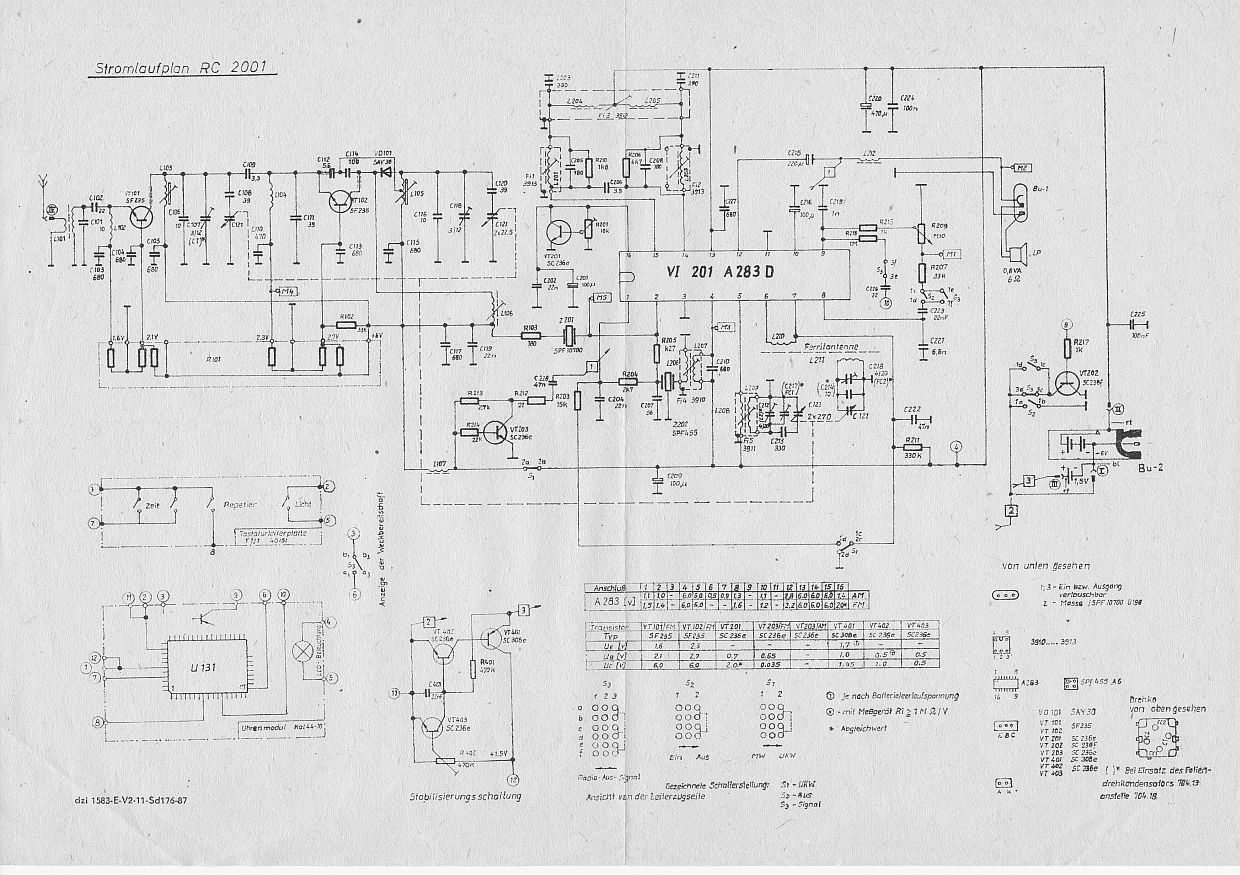

Chvíli to trvalo, než jsem to vyštrachal v "archivu". Myslím, že by to mohlo stačit. Je to oskenované ve větším rozlišení, sem se to ale tak velké nedá dát.

nenim · #8 Příspěvek od **nenim** » 26 lis 2009, 20:59

Jeeee, to sem moc rad. Nevim, jak ti podekovat!

nenim · #9 Příspěvek od **nenim** » 27 lis 2009, 15:04

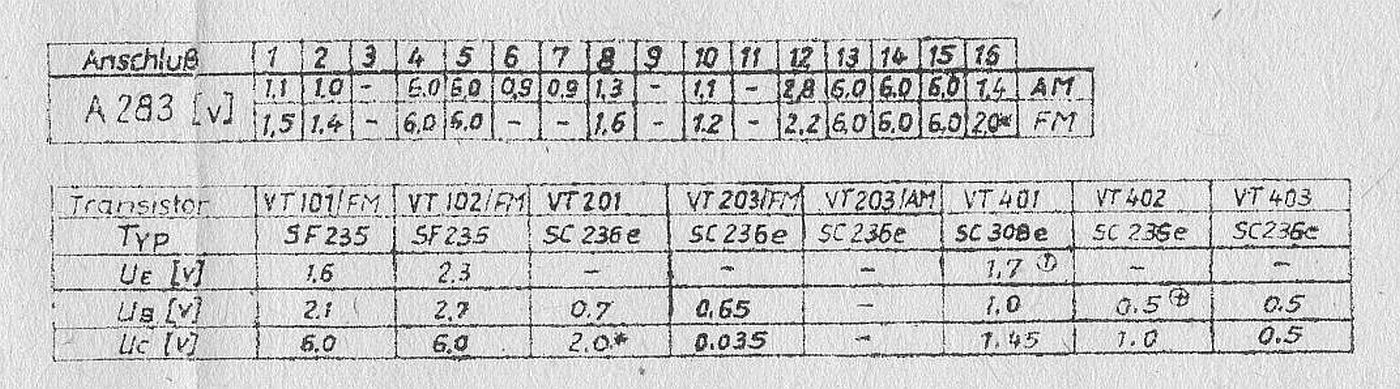

To Hafca - muzu te pozadat o samostatni sken tabulky napeti? Na tom obrazku nejsou cisla citelne.

#10 Příspěvek od **hafca** » 27 lis 2009, 15:37

Už sem to uklidil, ale udělal jsem výřez z toho originálního skenu. Myslím, že z toho to přečteš. jestli ne, dej vědět, otevřu znovu archiv.

nenim · #11 Příspěvek od **nenim** » 27 lis 2009, 21:10

Jo, je to čitelne. V casti VKV oscilator osciluje /kontrolovano sacim mericem/, ale nic neprijima. Napeti /Tak po pameti ../asi?! sedi s tabulkovimi udaji. Vse vypada nedotcene, Sv hraje opravdu kvalitne a citlivost i selektivita se zda byt lepsi, nez je obvykle. Prave proto se snazim VKV cast ozivit.

Maskot · #12 Příspěvek od **Maskot** » 27 lis 2009, 21:25

MF funguje??

nenim · #13 Příspěvek od **nenim** » 28 lis 2009, 16:28

V poloze VKV kdiz na pin 2 pripojim sondu osciloskopu, slabe pocut jednu a tutez stanici na celem pasmu. Trimer sumove brany v urcite poloze vyrazne zvetsi sum. Jadra civek nenesou stopy prestavovani. Na SV to hraje perfektne. Budu merit na IO, ale nejdriv musim znova instalovat tiskarnu ....

nenim · #14 Příspěvek od **nenim** » 01 pro 2009, 17:00

To Hafca - moh bys mi jeste napsat hodnoty kapacit v obvodu osc.? podle prilozeneho obrazku?

To Maskot - MF funguje, vypada to tak, ze osc. kmita na nizsi freq., nez by mel.

#15 Příspěvek od **hafca** » 01 pro 2009, 17:39

Ty mi dáváš. Musím to znova vyhrabat a oskenovat. Už jsem to smazal. Musíš vydržet.
