ovládání graf. displeje 122 x 32 wg12232a

Zpráva

beagle · #1 Příspěvek od **beagle** » 17 pro 2009, 11:42

Prosím nemohl by mi někdo poradit jak ovládat tento grafický displej zkoušel jsem to podle datasheetu a nějak mi to nejde používám PIC 16f877A?

Atlan · #2 Příspěvek od **Atlan** » 17 pro 2009, 13:37

v com pises ? daj zdrojak a ked si to robil podla datasheetu tak by to malo ist

reset mas spravne pripojeny ?
kontrast nastavny ?

mihal · #3 Příspěvek od **mihal** » 17 pro 2009, 13:39

A hlavne co je tam za radic?

beagle · #4 Příspěvek od **beagle** » 17 pro 2009, 13:45

řadič je tam SED 1520

mihal · #5 Příspěvek od **mihal** » 17 pro 2009, 13:49

Tu je kniznica na toho exota..

http://en.radzio.dxp.pl/sed1520/

beagle · #6 Příspěvek od **beagle** » 17 pro 2009, 13:54

je já jsem zapoměl řict že programujo v ASM , kde jste to našel já menužu nic najít ani na googlu

mihal · #7 Příspěvek od **mihal** » 17 pro 2009, 14:07

Pozri si inicializaciu, potom si to porovnaj so svojom asm.

beagle · #8 Příspěvek od **beagle** » 18 pro 2009, 13:52

nevím kde dělám chybu už jsem z toho celý zblblý prosím o pomoc!

posílám i program

beagle · #9 Příspěvek od **beagle** » 18 pro 2009, 13:56

tady ještě datasheet

beagle · #10 Příspěvek od **beagle** » 20 pro 2009, 11:37

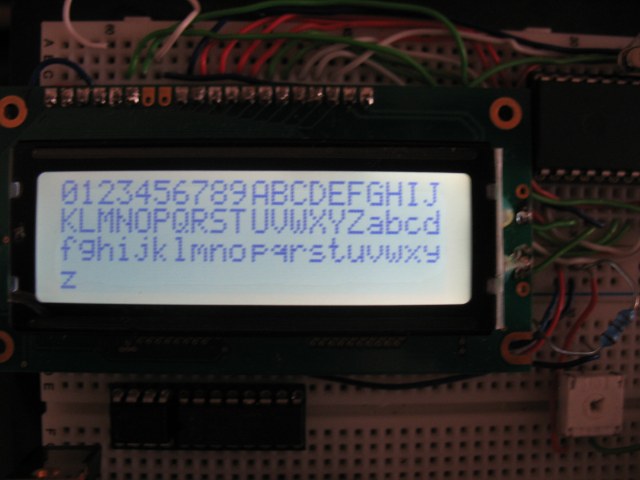

tak už to funguje posílám foto .První chyba byly špatně zapojený napájení na konstrast (jiné vývody u 7905).Nejde to udělat nějak jednodušeji abych nemusel použít zdroj souměrného napětí teď používám 7805 a 7809.Druhá chyba byla v programu který jsem uplně předělal.

Ještě zjistit jaký je rozdíl mezi DUTY 1 :1/32 a 1 :1/16 ; naco je READ MODIFY WRITE , naco je STATIC DRIVE ON/OFF ,naco je ADC SELECT nevíte to někdo? V angličtině jsem začátečník budu muset louskad dlouho datasheet
