LEA EHD 50- NF milivovltmeter

Zpráva

dodik · #1 Příspěvek od **dodik** » 04 led 2010, 14:37

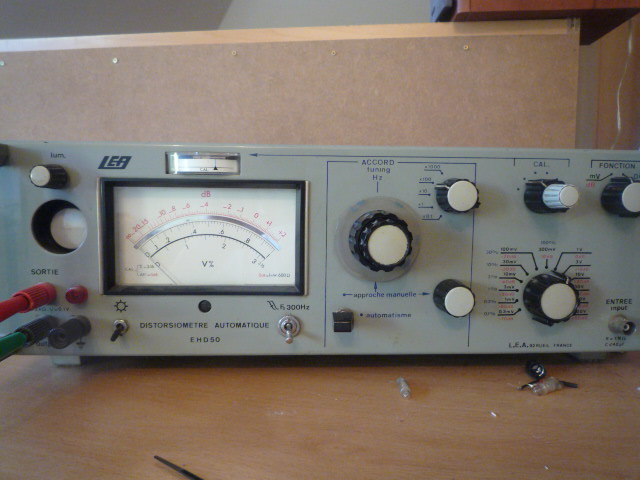

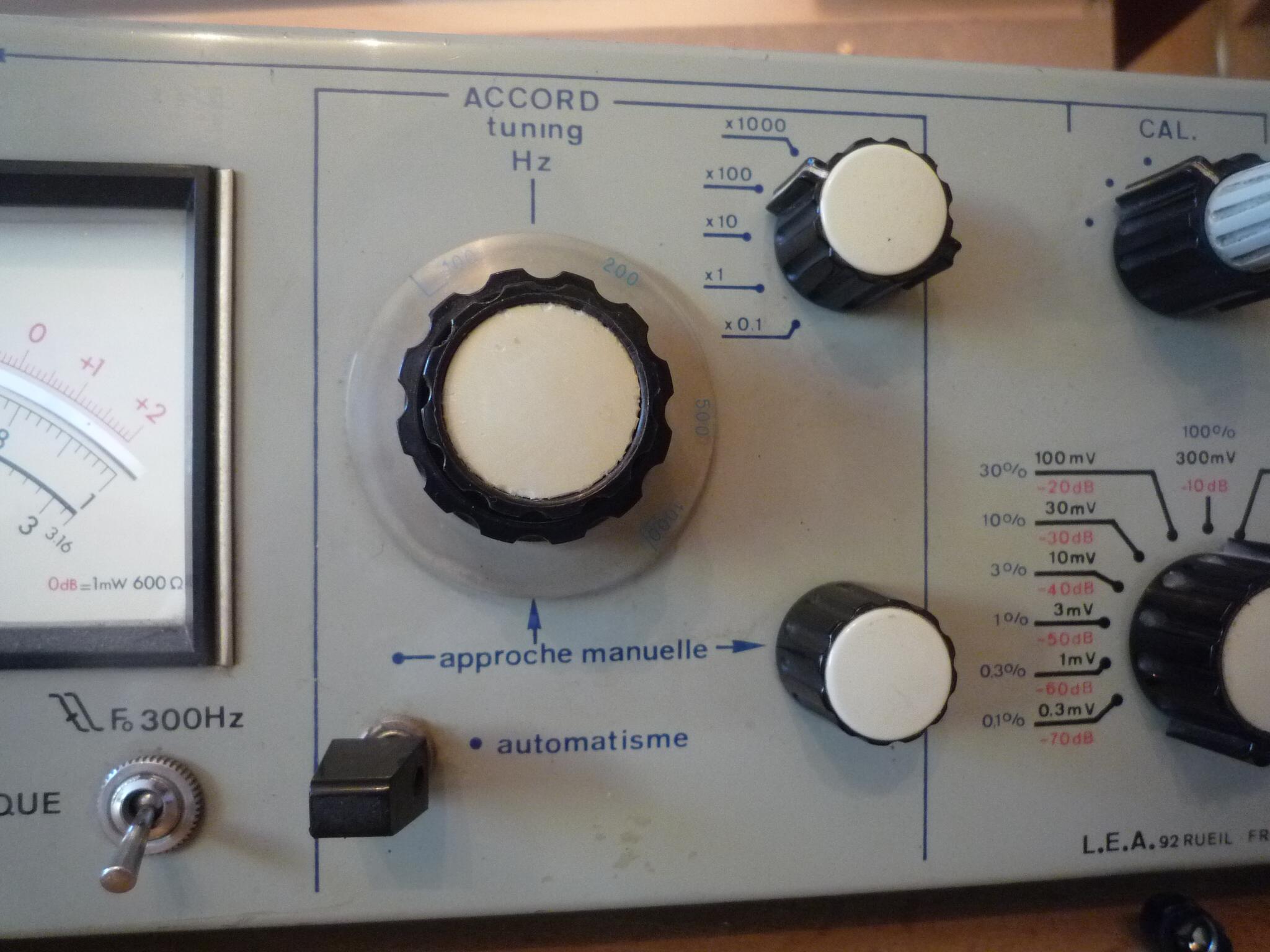

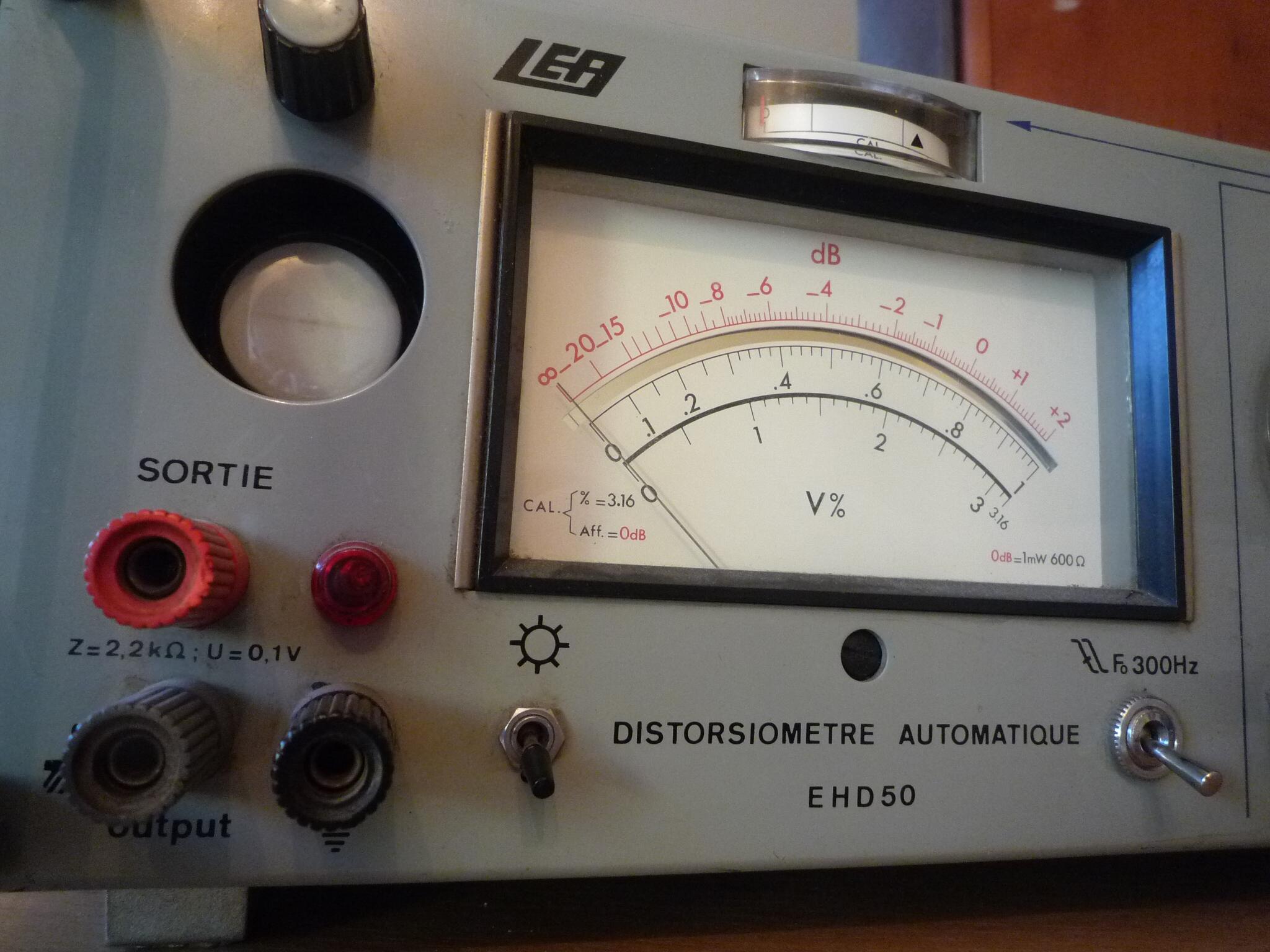

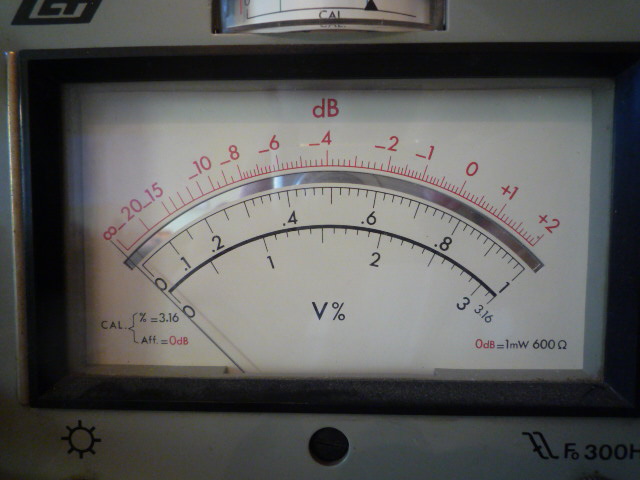

Zdravím, mám tento NF milivoltmeter( LEA EHD 50 DISTORSIOMETRE AUTOMATIQUE), je to nejaký francúz. Nemám od neho manuál ani schému tak sa pýtam či ho niekto nemá, pretože s ním neviem robyť, dokáže merať skreslenie atd. Taktiež nebudú v poriadku elektrolyty, preto staviam ESR tester KE1/2004. Ručička sa pri meraní napätia vychyluje na rozsahoch od 0,3mV do 300mV(na vstupe nie je nič pripojené...).

#2 Příspěvek od **Sendyx** » 04 led 2010, 14:52

Tenhle přístroj jsem měl, bohužel pouhé 2 dny a nefunkční, pak jsem ho prodejci vrátil. Dokumentaci taky neměl.

#3 Příspěvek od **Sendyx** » 04 led 2010, 16:31

Jenom ještě jedno info - má to být podobné BM543 co se týče obsluhy. Výhoda asi je, že se rychleji měří THD při změně velikosti úrovně na jednom kmitočtu, kalibrace úrovně pro thd metr má samostatný měřák.

right13 · #4 Příspěvek od **right13** » 04 led 2010, 16:45

ja mam nieco novsie a nastastie to funguje

http://i80.photobucket.com/albums/j177/ ... 000225.jpg

aspom si myslim..ale manual by nezaskodil...

#5 Příspěvek od **Sendyx** » 04 led 2010, 17:30

K tomu NFG21 patří spíš MNZ21, ten umí měřit i K2, K3 a IMD/CCIR

right13 · #6 Příspěvek od **right13** » 04 led 2010, 17:59

toho francuza pouzivam viac menej ked potrebujem citac frekvencie alebo nf milivoltmeter....neviem ako pracuje ten jeho merac skreslenia a dnesne zapojenia maju tak nizke skreslenie ze ten to ani nezmera.

ZdenekHQ · #7 Příspěvek od **ZdenekHQ** » 04 led 2010, 18:21

Provedením je to krásná mašina, Francouzi většinou uměli...

Vycházel bych z toho, že je to měřič zkreslení (DISTORSIOMETRE), tudíž to měří převrácenou hodnotu (1/x) rozdílu mezi špičkovou či RMS hodnotou vstupního signálu a tím "zbytkem", co si nastavíš na ACCORD tuning, t.j. horní propusti. Jelikož je to automat, bez signálu "plave".

Je to jen domněnka, ale nikde jsem ti tam nevšiml přepínače pro absolutní měření.

EDIT - Asi bude matematicky i logicky mnohem přesnější, kdy to bude měřit podíl zbytku a absolutní hodnoty, člověk totiž nemá hned začátkem ledna moc myslet...

#8 Příspěvek od **Sendyx** » 04 led 2010, 19:44

right13 píše:....neviem ako pracuje ten jeho merac skreslenia a dnesne zapojenia maju tak nizke skreslenie ze ten to ani nezmera.

Nesmysl. Tenhle přístroj má vlastní THD snad pod 0,03%, takže na spoustu konstrukcí stačí.

#9 Příspěvek od **Sendyx** » 04 led 2010, 20:02

LEA EHD50 :

Measurement of harmonic distortion.
Templates 0.1% to 100% on the caliber 0.1% (full scale) it is possible to measure THD 0.01%
Fundamental frequencies from 10Hz to 600kHz
Frequency harmonics up to 3MHz
Voltage input: 0.3V to 300V 1Mohm 50pF
High Pass Filter Switchable
Fundamental rejection 80db

Part millivoltmeter from 10Hz to 3MHz
300μV to 300V of Full Scale 3% accuracy up to 200kHz.

right13 · #10 Příspěvek od **right13** » 04 led 2010, 22:56

dakujem,to som o nom ani nevedel

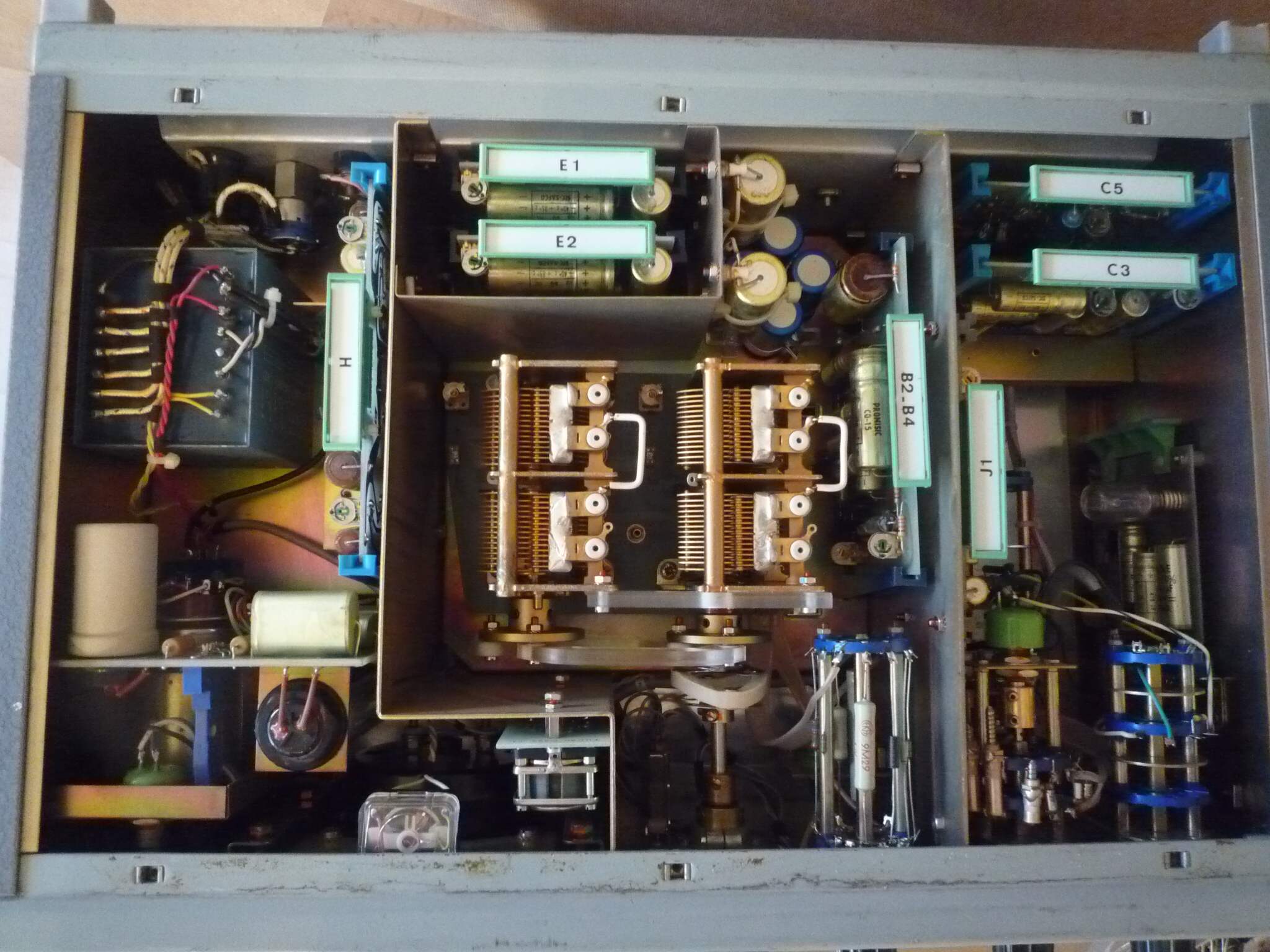

takto to vysiera z vnutra
http://i80.photobucket.com/albums/j177/ ... 000227.jpg
http://i80.photobucket.com/albums/j177/ ... 000226.jpg

dodik · #11 Příspěvek od **dodik** » 05 led 2010, 01:08

Musím prezrieť tie kondenzátory,... pretože tá EHD 50 je zložená väčšinou len z pasívnych súčiastok(ako vidíte na fotkách)
oproti right13-ovi značná modernizácia
