#16 Příspěvek od **jandu** » 04 led 2010, 17:42

Mám niekoľko týchto tráf - sú z počítačov SMEP a boli merané na el pevnosť - 4 KV. Majú dve symetrické vinutia. Tie silnejšie mi dali tieto výsledky: jedna sekcia

Uo=20,5V
Uz/1A=19,8V
Uz/2A=19,3V
Uz/3A=18,7V

Čo sa týka použitia dvoch diod, resp. mostíka - pri mostíkovom usmerňovači je možné dostať z rovnakého trafa väčší výstupný prúd a výkon / pre rovnaký výkov Pvýst. je treba u dvojcestného usm. s vyvedeným stredom trafo 1,48Pvýst., u greatzovom 1,24Pvýst./, vinutia u Greatza sú súmerne zaťažované a záverné nap. diod je pribl.1,13Uvýst. oproti 2,25Uvýst pri dvojcestnom usm. s vyvedeným stredom. Pri cenách diód, resp. mostíka je podľa môjho názoru jednoznačne výhodnejší Greatz. Ja tie vynutia zapojujem paralelne. Pravda, je tam malá nesymetria - asi 0,4-0,5V, ale už som to niekde písal, ani pri trvalej prevádzke nie je badateľné ani oteplenie, ani iný nedostatok /jedno je prevádzkované ako autonabíjačka s max. výstupným prúdom 4-4,5A./

alles · #17 Příspěvek od **alles** » 04 led 2010, 18:07

dík za vyčerpávající odpověd', trafo si v praci promerim na pevnost, myslel jsem ze by se usetril voltik na usmernovaci, ale je to asi zbytecny kdyz jich tam je 26 nebo kolik.. to s vykonem transformatoru jsem nevedel..

#18 Příspěvek od **jandu** » 05 led 2010, 20:36

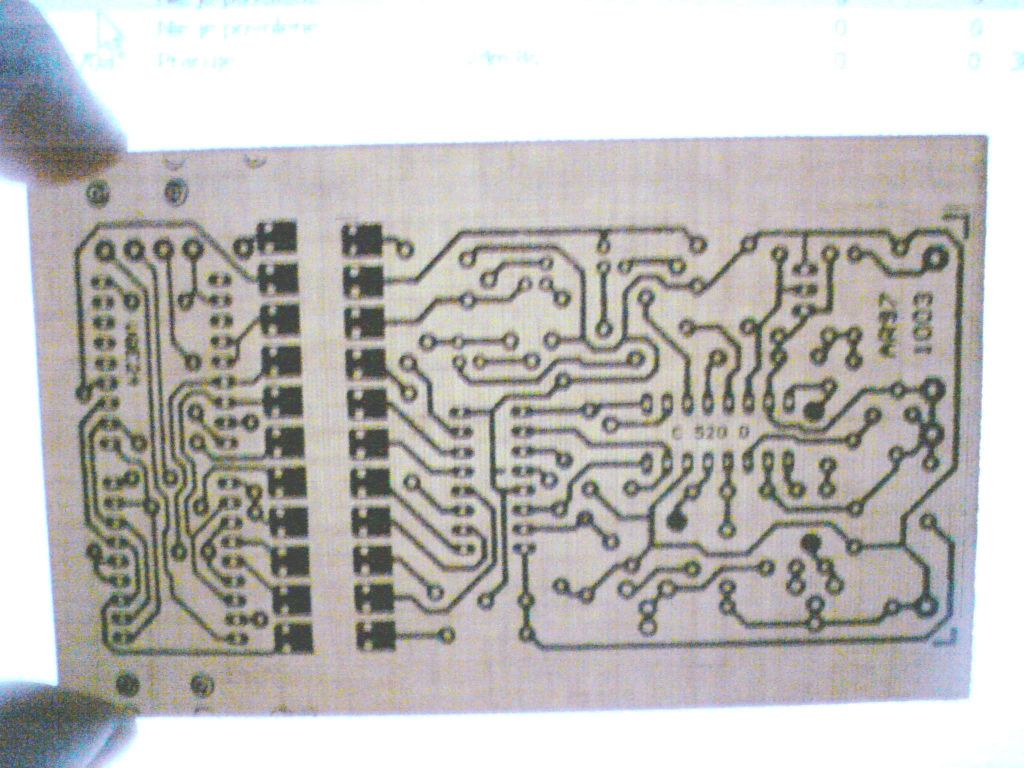

Okrem zlej kvality fotky to už nemá chybu.
Chce to len prísť tomu na kľb.
