Vlastní blbost

[ZdenekHQ]

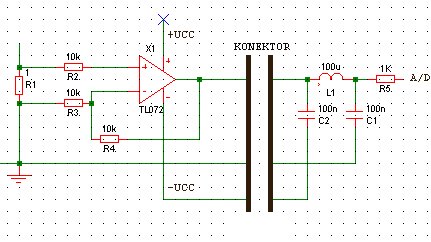

Podařilo se mě kombinací dvou modulů vyrobit parádní nesmysl.

Člověk by čekal, že ten OZ bude do té LC zátěže kmitat či dělat jiné vylomeniny, ale tohle se chovalo úplně jinak. Výstup OZ volně "plul" či skokově ujížděl plus mínus pár set milivoltů, sice to měřilo úbytek na odporu, ale mírně ho to korigovalo dle vlastní nálady. Osciloskop mám do 250Mhz, takže kmitání bych si hned všiml, ale tohle jsem hledal hodinu a držel jsem za hlavu před i po zjištění příčiny.... Navíc záporná větev napájení OZ je vyráběná přes ICL7660 a to napětí taky cestovalo. Blázinec hodný lednovýho počasí.

Ta LC hrůza je pozůstatek filtru před A/D převodníkem, původně měla i smysl.

[Andrea]

A co čekáš od zapojení, kde si OZ sám sobě podkopává napájení?

[ZdenekHQ]

Ten posun zápornýho napájení byl taky pár set mV při -5V, při měření kladných hodnot to ten OZ nemohl ani poznat. Docela by mě ale zajímalo, kde unvitř OZ vznikl ten kritický bod, kde to muselo kmitat jak čert, když už na výstupu to nešlo.

Mimochodem, to "plutí" se měnilo s velikostí indukčnosti toho filtru, schválně jsem zkusil ještě jednu desku, kde místo 100uH bylo 15uH a všechno bylo hned jinak, i když taky blbě.

[mtajovsky]

Bipolární struktura obsahuje obvykle řadu substrátových diod, které jsou při správném napájení uzavřeny. Ale pokud se s napájením udělají psí kusy, mohou se otevřít a pak ten OZ už vůbec nemusí být OZ. V tom vašem zapojení bych se nedivil, kdyby se otevřely přechody vstupních JFetů.
