výstupní transformátor

Zpráva

pajik9999 · #1 Příspěvek od **pajik9999** » 26 led 2010, 19:24

dobrý den chtěl bych se zeptat jak má vypadat výstupní transformátor protože každej mi řiká něco jinýho jeden řiká že vinutí má bejt závit vedle závitu další že má bejt křížený proto bych chtěl nějaký rozřešení

mate li stim někdo zkušenosti a popřípadě nějaký návod na výpočet :-)

děkuji moc :-)

budu se těšit na odpovědi .... Pajik

pajosek2 · #2 Příspěvek od **pajosek2** » 26 led 2010, 19:40

A proč si myslíš,že tady dostaneš odpovědi,které budou ode všech stejné? Na sběrném dvoře najdi starý zesák a rozeber výstupák nebo najdi v knihách.Za sebe můžu zodpovědně říct,že křížové vinutí na výstupáku jsem nikdy neviděl. Oddělené jednotlivé vrstvy ano,ale křížově nikdy.Možná je někdo jiného názoru.

pajik9999 · #3 Příspěvek od **pajik9999** » 26 led 2010, 19:44

mě jde spíš oto jestli to muže bejt normálně závit vedle závitu :-)

a ve zběrném zvoře z jakýhokoliv radia bo tak bude slabounkej výstupáček což na nějaký větší zesilovač nestačí :-)

a protože novej je hodně drahej uvažuju o navinutí tak musim sehnat nějaký informace co a jak :-)

#4 Příspěvek od **Bernard** » 26 led 2010, 19:50

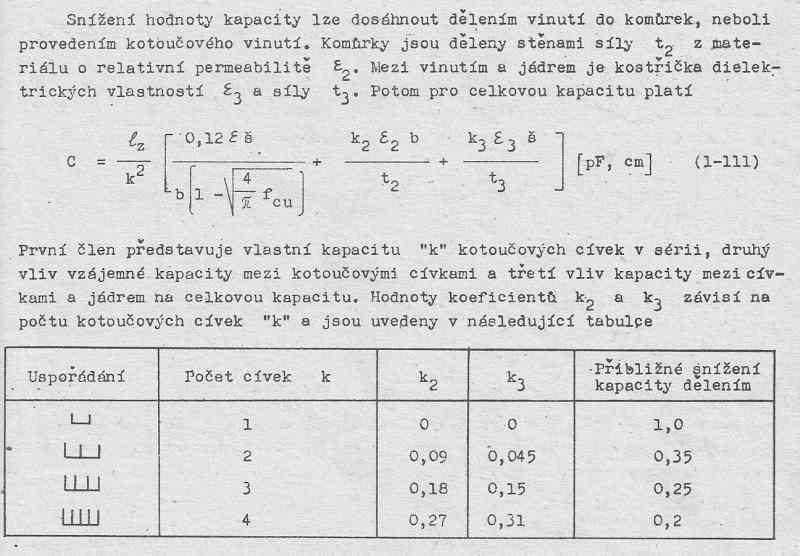

U výstupního transformátoru je indukčnost limitujícím faktorem pro dolní mezní kmitočet, jeho parazitní kapacita potom pro horní, tedy ve vztahu k zatěžovací impedanci. A tak čím vyšší frekvence se chce, tím naléhavější požadavky na omezení kapacity, například dělením vinutí do komůrek - kotoučků.

pajik9999 · #5 Příspěvek od **pajik9999** » 26 led 2010, 20:16

a nějakej programek by nebyl co by zpočítal celý to trafo ?? :oops:

mc-vlada · #6 Příspěvek od **mc-vlada** » 27 led 2010, 06:09

Skus se podívat na http://www.tubeguitaramp.de, do literatury, je tam kniha "Výstupní transformátory", která poměrně vyčerpávajícím způsobem popisuje problémy řešení výstupních transformátorů. Samozřejmě doba pokročila a dnes jsou jistě modernější způsoby řešení, ale základ je stejný.
Ne ža bych byl odpůrce nějakých zjednodušujících progránků, ale výstupák si zaslouží všechno počítat přesně. jinak ho snad ani nemá cenu vyrábjet.

BOBOBO · #7 Příspěvek od **BOBOBO** » 27 led 2010, 07:26

V poslední době elektronkomaniové se zde vyrojilo více článků na toto tema . Myslím , že zde na EB byla již vložena pasáž knihy s návrhem výstupního trafa . Jenom jedno Ti obecně poradím , na což jsou jedinci hákliví , vždy zvol větší okénko v jádru , protože je neuvěřitelné , jak při oddělování vrtev vinutí prostor mizí . I údaj počet závitů vodiče na cm2 si uprav na méně alespoň o 10% . Je to jen z praxe , protože není nic víc k vzteku , než když se Ti nemůže vejít posledních pár závitů .

bu2520 · #8 Příspěvek od **bu2520** » 27 led 2010, 08:22

kdysi jsem měl originální navíjecí předpis na Marshalla a co si pamatuju tak primární vinutí po vrstvách prokládal sekundárním

PB0305 · #9 Příspěvek od **PB0305** » 02 úno 2010, 15:35

dobrý popis je u Lukeše "Věrný zvuk". U jednočinného zesilovače musí být vzduchová mezera, u dvojčinného zesilovače ve tř. AB je důležité minimalizovat rozptylovou indukčnost mezi primárními vinutími.
Zpravidla je lepší rozdělit primární vinutí do několika sekcí, prokládat sekcemi sekundárního vinutí a střídat vinutí pro a1 a a2.
