Tester polovodic. suciastok

Zpráva

ivannavi · #1 Příspěvek od **ivannavi** » 18 úno 2010, 21:08

Ahojte,

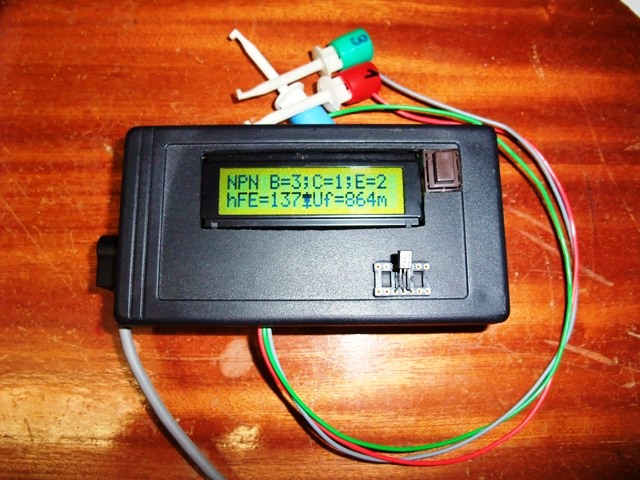

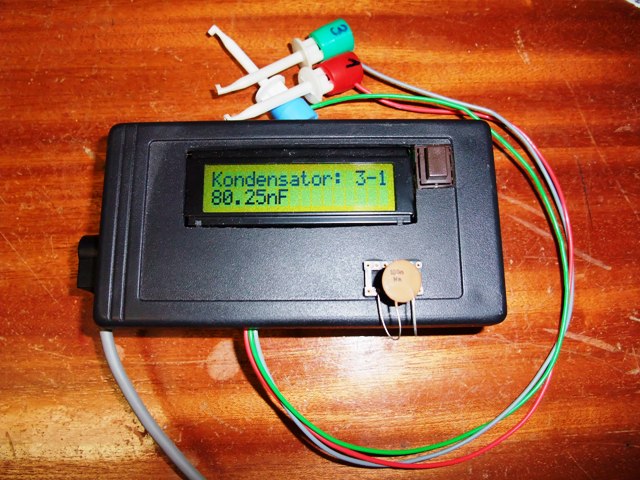

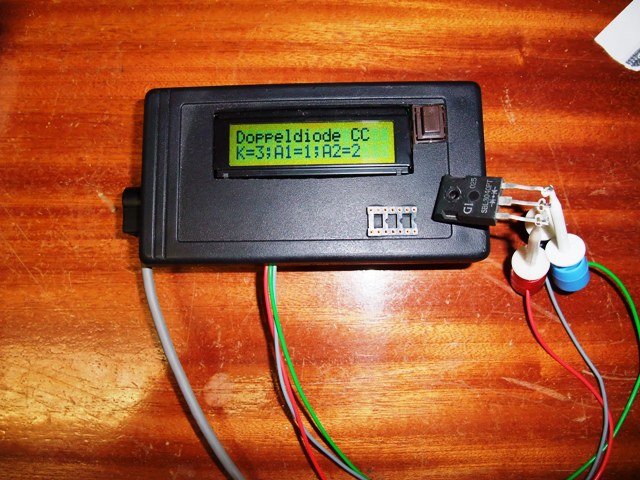

davam tip na konstrukciu dobreho testera polovodicovych suciastok, ktory casto vyuzivam. Mal som spravenu podobnu konstrukciu zo zahranicneho casopisu Elektor, ale program pre mikrokontroler bol vyrazne orezany, za plnu verziu bolo treba platit.
Vyhodou je, ze s autorom na fore spolupracuju dalsi ludia, ktory spolocne vylepsuju program a pridavaju dalsie funkcie (napr. meranie kapacity kondenzatora). Tester ma trochu problemy s urcenim tyristora a triaka, inak vacsie problemi pri urcovani napr. tranzistorov nema...
Stranka autora:
http://www.mikrocontroller.net/articles/AVR-Transistortester

stephunk · #2 Příspěvek od **stephunk** » 18 úno 2010, 21:46

Šikovné udělátko

ypsi · #3 Příspěvek od **ypsi** » 18 úno 2010, 22:41

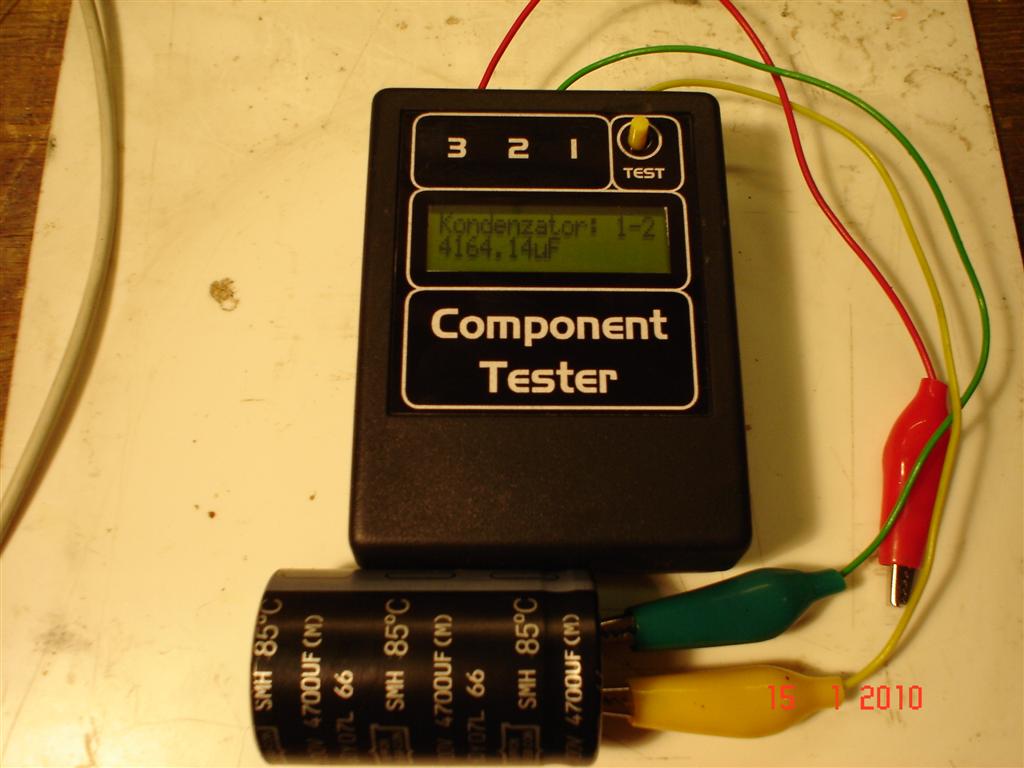

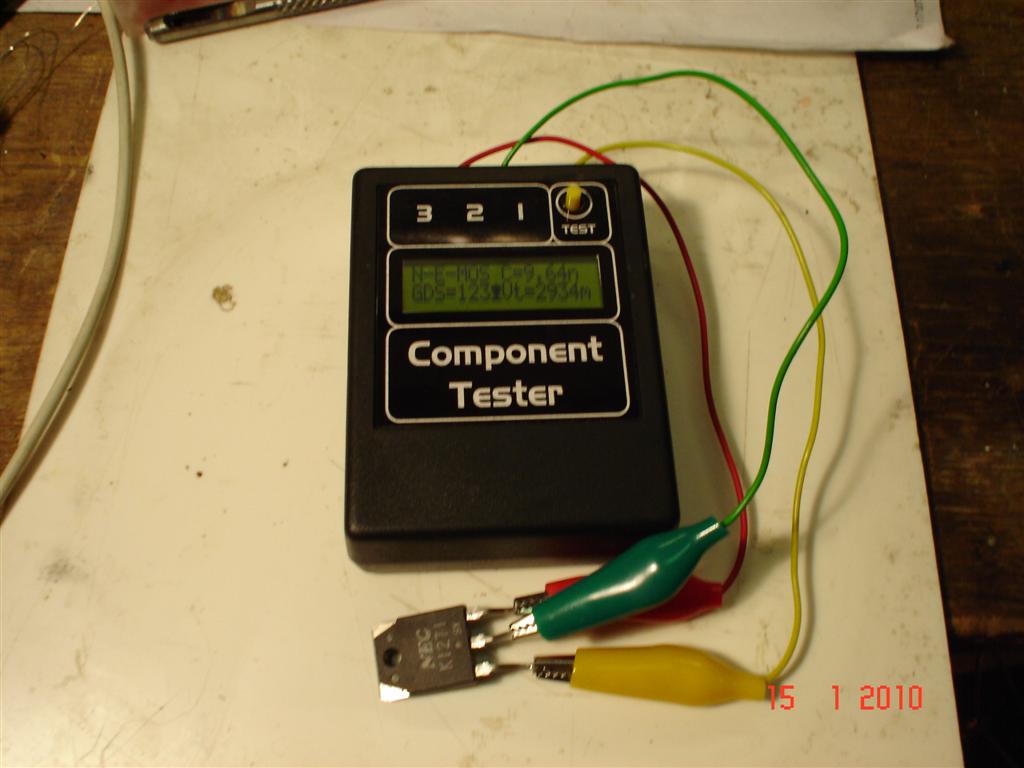

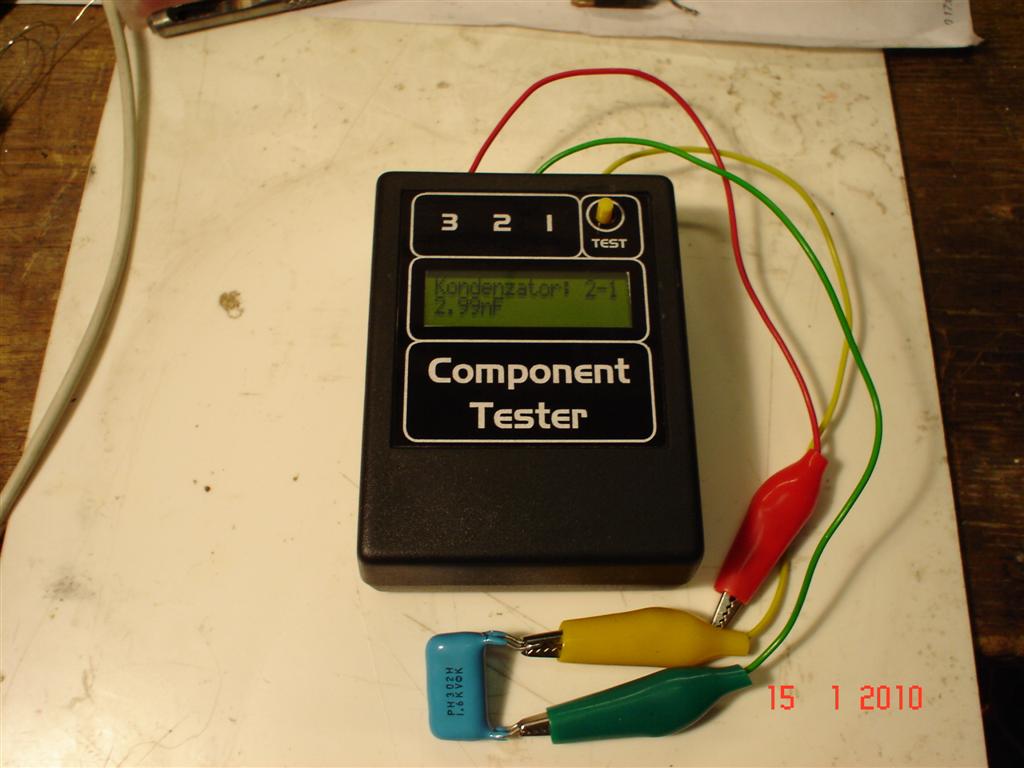

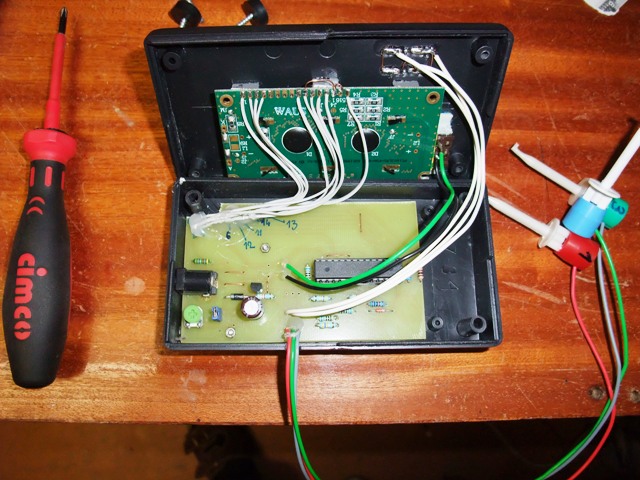

Ano, celkom zaujimave, spravil som to v mensom vydani:

kobra · #4 Příspěvek od **kobra** » 19 úno 2010, 13:30

hezký ,a kde se sežene stavebnice kompletní? A za kolik

mat100 · #5 Příspěvek od **mat100** » 19 úno 2010, 13:37

ypsi píše:Ano, celkom zaujimave, spravil som to v mensom vydani:

Toto sem viděl na svet elektro

ypsi · #6 Příspěvek od **ypsi** » 19 úno 2010, 13:42

Jo, daval som fotky aj tam.

jsolin · #7 Příspěvek od **jsolin** » 19 úno 2010, 16:35

stavěl jsem to podle: http://www.pandatron.cz/?1012&tester_polovodicu
občas špatně detekuje tyristory a triaky a myslím, že odpory kolem 200k.

ccode · #8 Příspěvek od **ccode** » 19 úno 2010, 17:59

Podobný tester jsem si jako stavebnici koupil na http://www.zajic.cz/comptest/comptest.htm
Neporovnával jsem jej s uvedeným , ale mě vyhovuje.
Stavebnice cca 600Kč

radek89 · #9 Příspěvek od **radek89** » 20 úno 2010, 21:19

to ivannavi, ypsi: Jakou jste použili krabičku? Mají ji běžně v GM? Stavbu mám taky v plánu, tak hledám inspiraci.

ivannavi · #10 Příspěvek od **ivannavi** » 20 úno 2010, 22:59

krabicku som pouzil zo zasob, ale tusim som ich objednaval v SOS... a urcite je to bezny typ.

Inak mnou postavena konstrukcia ma myslim viac funkcii ako tu spominana od p. Zajice. A vyde lacnejsie, cca do 13€ aj s krabickou.

kobra · #11 Příspěvek od **kobra** » 21 úno 2010, 00:06

ivannavi píše:krabicku som pouzil zo zasob, ale tusim som ich objednaval v SOS... a urcite je to bezny typ.

Inak mnou postavena konstrukcia ma myslim viac funkcii ako tu spominana od p. Zajice. A vyde lacnejsie, cca do 13€ aj s krabickou.

tak dej kontakt na stavebnici nebo součástky.Dík

radek89 · #12 Příspěvek od **radek89** » 21 úno 2010, 10:02

Oki, zkusím se podívat, jak se k tomu dostanu.
kobra: link máš v 1. nebo ještě lépe v 7. příspěvku.

voodoo400 · #13 Příspěvek od **voodoo400** » 21 úno 2010, 13:46

tak som neodolal a zbastlil som to aj ja. Fajn vecička, už len dorobiť krabičku. Dik za tip.

kobra · #14 Příspěvek od **kobra** » 21 úno 2010, 14:02

naměřená hodnota na obrázku je podle odporu přesná?
A to je která konstrukce .

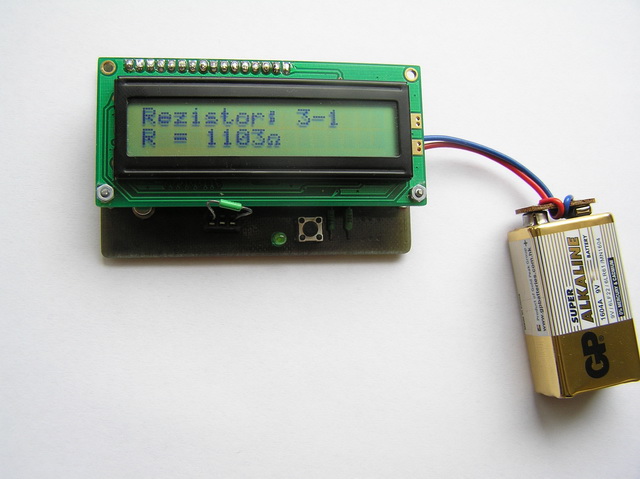

voodoo400 · #15 Příspěvek od **voodoo400** » 21 úno 2010, 14:47

na obraázku je meraný rezistor 1k1. Konštrukcia je z http://www.mikrocontroller.net/articles/AVR-Transistortester

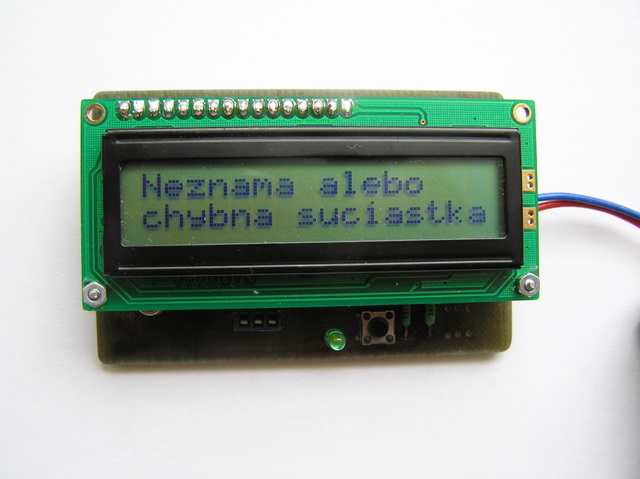

pamäť EEPROM v A8 som prepísal do slovenčiny.
