Problém s můstovém zapojení TDA7293

[Maty727]

ja jsem totiz koukal celou dobu do datashitu:D...na TDA7293 a tam tohle neni

[Maty727]

jo a jeste jsem se chtel zeptat, bude to fungovat bez problemu i do reproduktoru s impedanci 8 ohmu

[mtajovsky]

7293 má vyšší povolené napětí, takže se to u něj nemusí honit můstkem, ale zapojuje se paralelně pro větší proud, jak je to uvedeno v dokumentaci. Pak se liší tím, že 7293 má vyvedenou detekci limitace.

Tím se ale nic na věci nemění. Jak 7293, tak 7294 je výkonový OZ a to můstkové zapojení musí chodit stejně.

[Maty727]

diky moc za radu tedky kdyz koukam do schematu tak staci dat odpor a je to mnohem snazsi nez to znelo:D

[mtajovsky]

jo a jeste jsem se chtel zeptat, bude to fungovat bez problemu i do reproduktoru s impedanci 8 ohmu

Můstek je právě určen pro vyšší impedance, na které je třeba poslat pro daný výkon větší napětí. A pokud jsme na hranici s napájením, pomůžeme si můstkem, který dá při stejném napájení dvojnásobné výstupní napětí a rozloží ztrátový výkon.

[Maty727]

Oba zesilovace jsem zapojil tak jak jste mi tu poradili, jo a zesilovace funguji oba dobre akorad je tedky problem v tom jak je to zapojeny v mustku, tak kdyz zmacknu mute v poradku se to zamutuje a pri odmutovani se v repraku ozvou dve rany rychle zasebou a tak hlasite az jsem se lekl, no a pri standby to dela uplne to same. Prosim tedy o radu co stim??

[Maty727]

jo a kdyz jsem zapojeny jeden samotny, tak to nedelalo ani u jednoho, zaclo to delat az kdyz jsem je zapojil mustove

[Maty727]

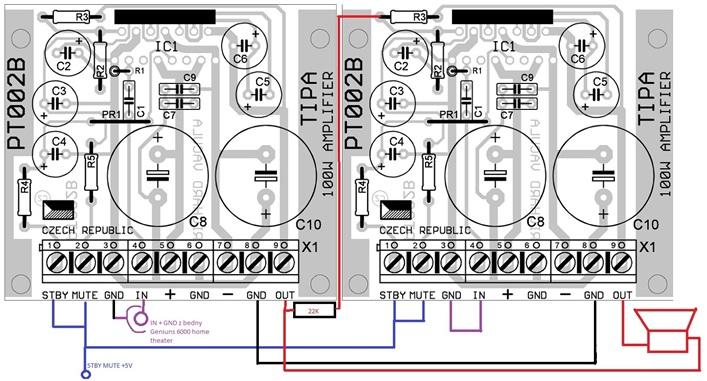

takhle jsem provedl zapojeni
hodnoty soucastek jsou zde na teto strance uplne dole http://www.stavebnice.richardvacula.com ... link=PT006

[Maty727]

napeji je 85V tedy - 42,5 + 42,5

Oba zesilovace jsem zapojil tak jak jste mi tu poradili, jo a zesilovace funguji oba dobre akorad je tedky problem v tom jak je to zapojeny v mustku, tak kdyz zmacknu mute v poradku se to zamutuje a pri odmutovani se v repraku ozvou dve rany rychle zasebou a tak hlasite az jsem se lekl, no a pri standby to dela uplne to same.


Prosim tedy o radu co stim??

[Andrea]

Prosim tedy o radu co stim??

Zkus to MUTE a STBY zapojit tak, jak je to v datašítu pro můstek.

[Maty727]

to preci musi fungovat i takto
myslite, ze by stacilo dat tam vetsi kondiky???

[Andrea]

Když v tom máš tak jasno, jak to má fungovat, tak proč ti to nefunguje?

[Maty727]

protoze jsme to podle toho datasitu zapojoval a v tom zapojeni nevidim rozdil

[vav]

Tak si to este porovnaj, rozdiel tam je.

[Maty727]

Uz jsem to mel vsechno zapojeny a funkcni, ale po doteku chladice ze me preskocila staticka jiskra a znicilo mi to oba zesilovace, jeden znich doslova horel plamenem. Chladic byl odizolovanej od zesilovace a chladic nebyl uzemenej. Ted jsem vymenil tedy zase koncaky a chladic jsem uzemnil, zaruci mi to, ze uz se to nebude opakovat? A pak je jeste jedna vec po vymene koncaku, kdyz to zapnu ( samozrejme to mam zase zapojene v mustku ) tak uz na prazdno, bez signalu, jen privedu napeti, mi to vydava takovej skripavej zvuk. Co stim?
Predem dekuji za odpoved.
