Nazdar, mám ruský osciloskop (C1-64) a je připojený jen dvojžilovou šňúrou - bez uzemnění. Mezi šasi osciloskopu a zemí (kolíkem v zásuvce) naměřím cca 50V (stejnosměrných) - nestane se nic, když ho uzemním ? (nemám chuť dostat kopanec při měření - u všech ostatních přístrojů mám šasi uzemněné.)

[jandu]

Podľa schémy / http://www.izmer-tech.narod.ru/oscil/c1-64sc.djvu/ to môžeš kľudne urobiť. Ale najprv to skús cez nejakú malú žiarovku. Kto vie, v akom stave je prístroj. Teda ak nik neprerábal napájanie/trafo.

[Maskot]

Kdyz ho uzemnis ranu nedostanes,ale problemy mohou nastat pri mereni zarizeni primo spojenem se siti(pokud nemas oddelovaci trafo).

[rnbw]

Lepsie nieco odpalit ako sa dotknut kostry osciloskopu, na ktorej je 230V~ alebo 325V=.

[ohryzek36]

Dík chlapi - už jsem to zkusil, žárovka (z auta) ani neblikla a na kostře je pořád 0V - teď to mám sice zapojené provizorně - osciloskop je uzemněný přes banánkovou zdířku na předním panelu na kolík v zásuvce přes krokodýla, ale plánuju to buď nějak překopat (možná i jiný kabel) nebo ho s ostatními přistroji propojit nějak jinak (asi pod nějaký šrobek dám očko a natáhnu to k něčemu ukostřenému).

Jinak osciloskop vypadá v pořádku - rok výroby 1981 a má pořád na šroubcích pečetě (ještě se v něm nikdo nehrabal), jen při pohledu dovnitř (skrz mřížku) se mi zdá, že na těch plošňácích je žalostně málo cínu až začne blbnout, tak vím po čem se dívat

Edit: Zrovna jsem zjistil, že nemůžu přijít na to, jak se dají zobrazit Lissajousovy obrazce - mám dovedené do obou kanálů dva signály (1Khz z kalibrátoru a cca 1,5Khz z oscilátoru) a za boha nemůžu přijít na to, jak to přepnout - tipuju, že bude ten fígl někde v knoflících nalevo od přepínač časové základny, ale nemůžu na to přijít...

[Maskot]

Pravdepodobne budes muset najit i vstup pro horizontalni vychylovani.

[Andrea]

Jako vstup X je oznčený ten BNC vedle síťového vypínače.

[ohryzek36]

Jako vstup X je oznčený ten BNC vedle síťového vypínače.

Díky - toho Xka jsem si nevšiml (dívám se na to zvrchu a ono to X bylo schované pod knoflíkem ) - už to šlape - jen jsem si myslel, že to bude trochu jednoduší.

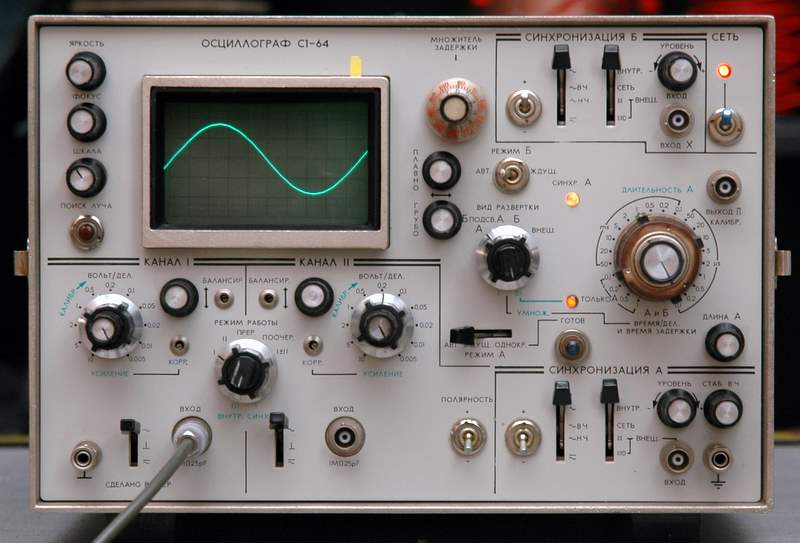

t.j. - to, co chci jsko horizontál zapojím do 1. kanálu, vertikál do 2, kanálu, přepnu osciloskop na 2. kanál, a z boku to má výstup 1. kanálu (už za děličem, posuvem a korekcí) a ten se připojí na ten X vstup... pak jen stačí ten prostřední knoflík (ВИД РАЗВЕРТКИ) přepnout do polohy "ВНЕШ." a už to jede - ale za chvíli mi to asi ani nepříjde (mám to teprv pár dní )

Edit: jo, rusky neumím - aspoň že podle toho schémata to šlo poznat

[Blatak]

Dobrý den ,
neposlal by jste mi někdo návod prosím na oscioskop C1-64.Nejlepší by byl v češtině ,ale nepohrdnu jakýmkoliv.

Děkuji.

[ohryzek36]

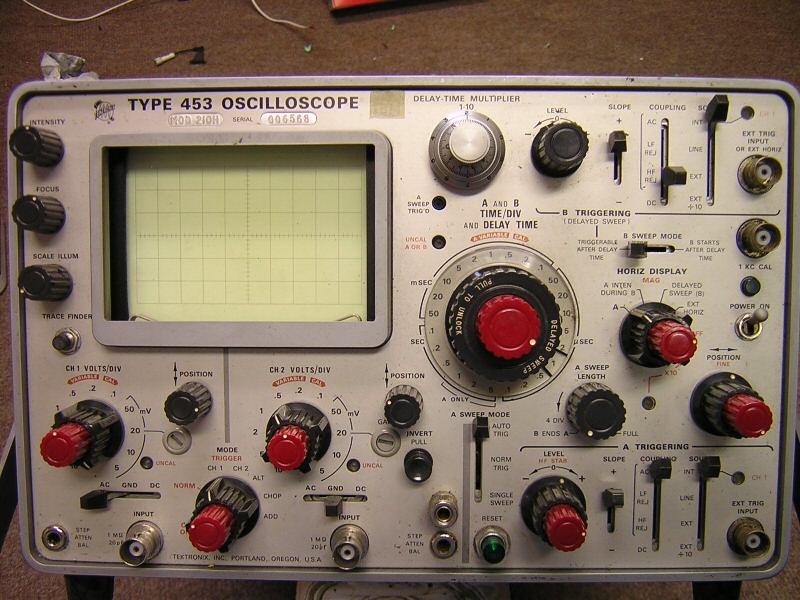

Dnes jsem úplně náhodou (prohlížel jsem si stránky jednoho konstruktéra z USA) zjistil o C1-64ce zajímavou věc - je to víceméně kopie osciloskopu Tektronix 453 (aspoň to tak vypadá) - rozmístění knoflíků a jejich funkčnost je skoro shodná (včetně bočního panelu) - už mám stáhlý manuál k tomu Tektronixu a zatím (mám přečtený jen začátek - má to přes 260 stránek ) to docela odpovídá (kromě pár drobností - třeba C1 je do 40Mhz a 453 do 50Mhz) - i ten nuvistor, co je vevnitř a tak - tekže, jestli to někomu pomůže, tak manuál k Tektronixu (v angličtině) je zde: http://bama.edebris.com/download/tek/453/tek%20453.pdf , a jen tak pro doplnění, archív zbylých manuálů je tady http://bama.edebris.com/manuals/tek/

[hercikp]

je to jednoduché špatně se chladí koncové tranzistory a jeden z nich odešel , podal ti ruku.
