Mascom 82W60SF/100 PT100 info

Zpráva

BOBOBO · #1 Příspěvek od **BOBOBO** » 14 dub 2010, 08:50

Zdravím spolubastlíře . Soused , vytočen tím , že už byla 7x v servisu a zase je pryč , takový macek na stěhování , vyřkl ortel -SD . Po vyškolení 7122kou jsem se do ní chtěl alespoň podívat . Prý nejde . Vše spouštím napoprvé přes 150žárovku . Poprvé nenastartovala . Podruhé ano , ale obraz byl nahoře přeložen asi o 3cm a doleva posunut . I po chvilce běhu byl ktrand nažhaven jak pětník . Takže jsem se vyzbrojil http://www.ebastlirna.cz/modules.php?na ... m&start=15

http://www.ebastlirna.cz/modules.php?na ... m&start=30

http://www.ebastlirna.cz/modules.php?na ... ght=mascom

http://www.ebastlirna.cz/modules.php?na ... ght=mascom

http://www.ebastlirna.cz/modules.php?na ... m&start=30
a hrr na ně . Kontrola CD21,22,23,48,62,18-29 . Svod měl pouze 48 . Vyměněno a potom měřeno Uřks 140 V . Bylo 145V. Chtěl jsem dorovnat , nešlo . Nejdříve kontrola R15,16,20 . 15 byl 4k7 . Přesto jsem měnil 431 a ejhle jede to . Změna ve schema RP15 4k7 . Přeložení obrazu zmizelo . A nyní další závada . První 2-3sec rozsvícení obrazovky zpběhy . Takže deska obrazovky . Napájení sedí . Změny oproti schema - obvod s QC 1,2 není osazen , CC08 100u , RC 22,26,29 15k , paralelně k CC23 přidáno 470u . Shledán shořatý RC34 .Ostatní součástky v obvodu dobré . Přemostění RC34 mAmetrem - 50mA při startu . Mezielektrodová měření na desce na patici . První na modrou katodu svod cca 50k i na kostru . Opět měřeno za běhu-po náběhu , napětí ok . Talže deska dolů a ejhle překvápko . Zastudena tvrdý zkrat G1,KB a uzemněná noha 14-nejspíše stínění systémů obrazovky - nedozvěděl jsem se ani zde ani na elektrodě , proto jsem sháněl katalog či DS na obrazovky . Zpět deska a měření - svod mezi g a k . Na zem nic . Takže styk kolíku 14 na patici 0 a na ostatní elektrody jen "nějaký" . Zkouška odstřelení zkratu vedla k odpojení KB definitivně od všeho . Takže mi zbylo "vytuněné" šasí PT100 a vychylovačky od W76ESF031X44 made in czech rep LG-Philips Hranice . Vychylovačky jsou k mání . Dole pár průběhů , QC3 CBE , OZinout a buzení konce . Jo a ještě jsem nevyfotil průběh na CD62-pro zajímavost cca1Všš tlumené kmitání 6x.

cabernet · #2 Příspěvek od **cabernet** » 14 dub 2010, 09:38

Prosim typ vychylovacich cievok.

BOBOBO · #3 Příspěvek od **BOBOBO** » 14 dub 2010, 10:07

Až zítra , nepřečetl jsem .

ZdenekHQ · #4 Příspěvek od **ZdenekHQ** » 14 dub 2010, 11:35

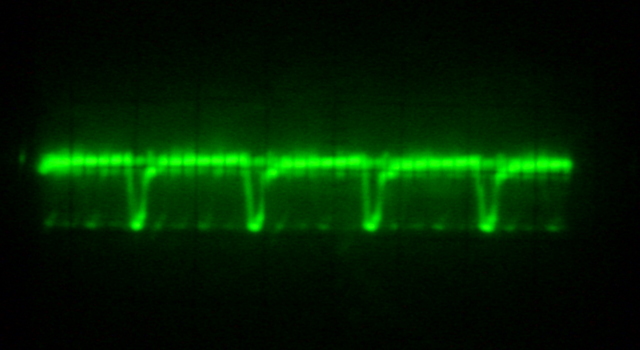

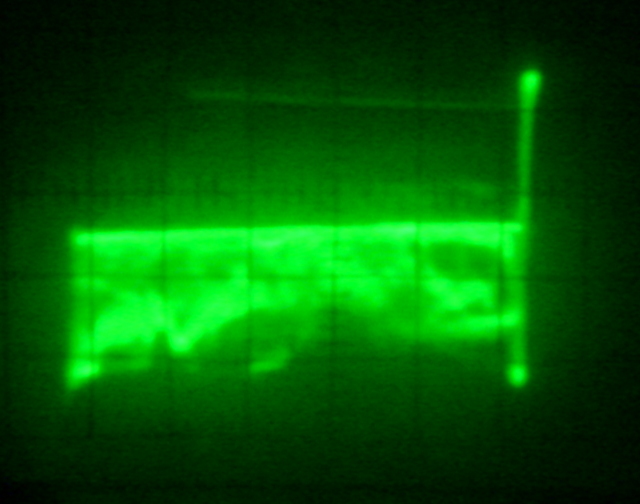

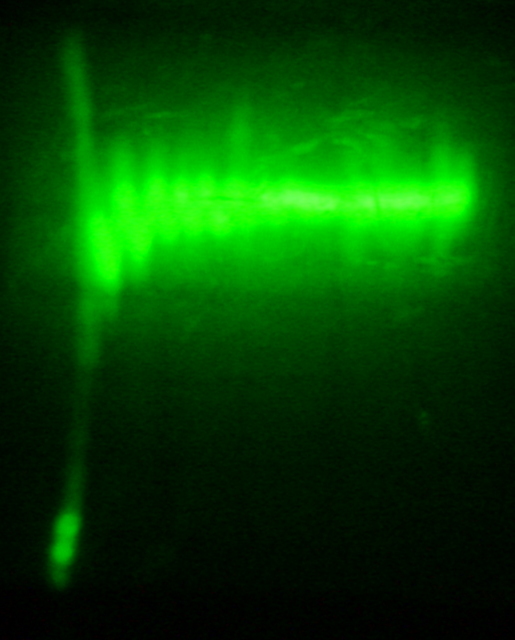

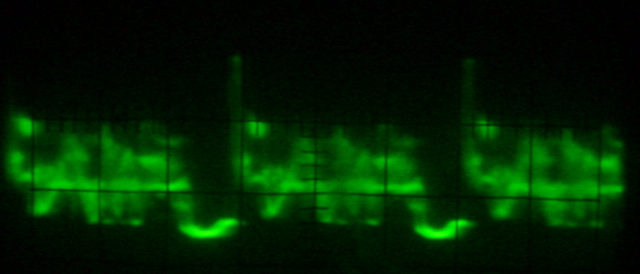

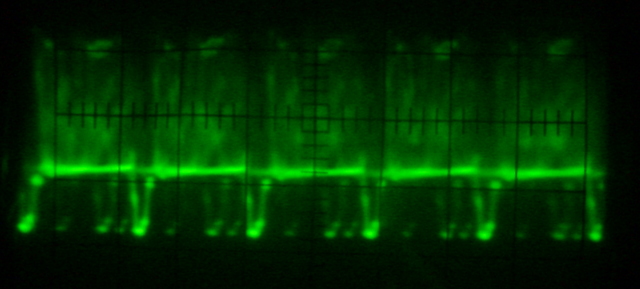

Průběh buzení (přeměrováno ze zamčeného vlákna) :

P.S. Vzhledem ke "kvalitě" by se daly komprimovat tak na 30kB/obrázek.

BOBOBO · #5 Příspěvek od **BOBOBO** » 15 dub 2010, 06:16

Nevím , které číslo je to řádné , tedy i s neřádnými : 3708 , AT6326/41 , E150151 , AMS BU 303 , no ještě tady mám od panasa , řešil se před dvěma měsíci? 047911/A66ECF50X12 a budou tady ještě od thomsona 62cm , řešil se zde před půl rokem , číslo jsem nehledal , ale kdybys chtěl . svoz je za měsíc ...
