z 5V na 10V

Zpráva

michalino · #31 Příspěvek od **michalino** » 12 bře 2010, 12:40

Děkuji za varování....zkusím si dát pozor, jak budu moct..

dle této stránky:
http://www.quido.cz/mereni/proud.htm

zkusím změřit proud, který prochází laserovým ukazovátkem, když sepnu tlačítko....uvidíme

A Ta diodová lampička má jen dvě diody, tak tam snad nebude větší odběr...

jak 500mA,,,

děkuji

Andrea · #32 Příspěvek od **Andrea** » 12 bře 2010, 12:57

michalino píše:A Ta diodová lampička má jen dvě diody, tak tam snad nebude větší odběr...

jak 500mA

Jenže lampička je napájená 12V, takže pokud bere třeba 200mA, tak na 5V před měničem bude brát tak 600mA. A navíc ten DC/DC měnič z GME dá na 12V straně jen 40 nebo 80 mA.

michalino · #33 Příspěvek od **michalino** » 30 kvě 2010, 19:14

Dobrý den, prosím Vás moc radu.

Koupil jsem si onen DC/DC převodník z 5V an 12V,
ale dokážu z něj dostat jen 16V a to je moc..

http://www.ges.cz/dcc1-0512s-ges07506885.html
http://www.ges.cz/sheets/d/dcc1sxxx.pdf

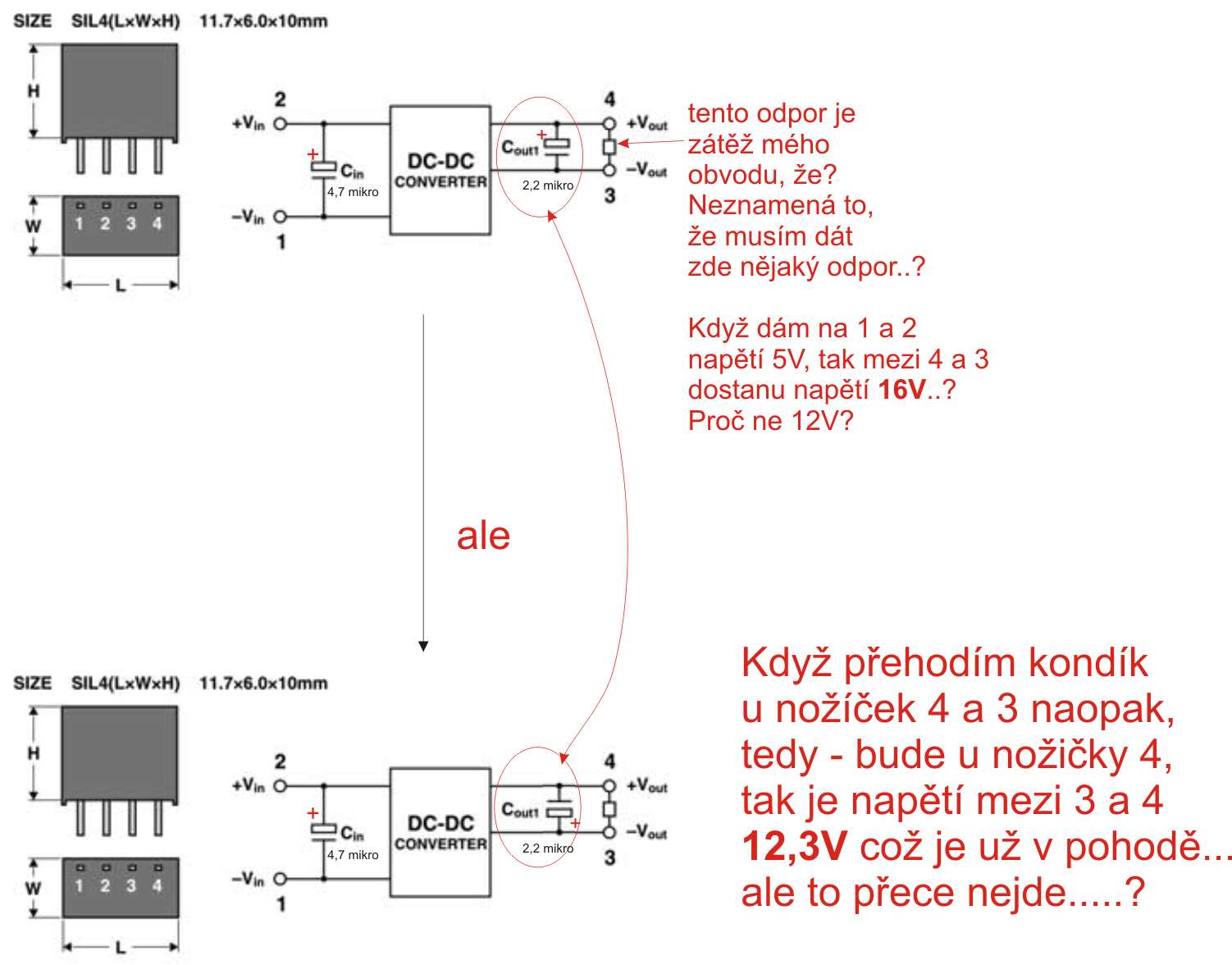

prosím Vás o radu, příkládám obrázek v příloze,
kde je vše popsáno i to, jak doskážu dostat 12V, ale nesprávně technicky...

kde dělám prosím chybu?

michalino · #34 Příspěvek od **michalino** » 30 kvě 2010, 21:15

Tak jsem zjistil, že jak je ve schémátku na obrázku odpor, na výstupu, tak když ho dám 330 ohm, tak napětí klesne z 16V na 11,45V při polaritě kondenzátorů , jak je na originálním schématku a to už je to napětí, které potřebuju.

Má tam ten odpor být, když výstup připojím ke svému obvodu? Nebo ne? A proč?

děkuji

#35 Příspěvek od **PavelFF** » 30 kvě 2010, 21:20

Ano, odpor na obrázku je opravdu zátěž a v návodu se píše, že měnič (DC/DC převodník) NESMÍ být provozován NAPRÁZDNO, ale min 10% plné zátěže, tj např. 8mA z 80mA. , Rmin = 12V/0,008A = 1500 Ohmů.

Pokud tam nemáš žádný odpor(zátěž), vysvětluje s tím napětí na výstupu +16V.

Pokud PŘEPÓLUJEŠ(!!!) elektrolytický kondenzátor (což se nesmí a je to hrubá chyba) , stane se z něj něco jako zátěž, takže napětí klesne na cca správnou velikost. Kondenzátor se tím ničí, nevydrží to trvale a ani nefunguje správně jako kondenzátor. Přepólovaný elyt podle velikosti, typu, dodaného výkonu,... a pod., postupně odejde. Buď jen celkem nenápadně, případně může expolodovat nebo začít hořet (tantal). Takže ho už nikdy neotáčej a vyhoď ho.
Tvůj měnič se může zničit zkratem toho elytu, neboť v prospektu je psáno, že měnič nemá ochranu proti přetížení či zkratu.

Tvůj měnič má malý výkon.

#36 Příspěvek od **PavelFF** » 30 kvě 2010, 21:29

michalino píše:Má tam ten odpor být, když výstup připojím ke svému obvodu? Nebo ne? A proč?

Pokud bude výstup měniče zatížen trvale, odpor tam být nemusí, protože zátěž tvoří "tvůj obvod". V tom případě je další přídavný odpor na škodu, protože ukrádá výkon , již tak nedostatečný.
V případě, že měnič je trvale napájen a ty k němu tlačítkem(třeba) jen občas připojíš zátěž (tvůj obvod), měla by tam nějaká min. zátěž (třeba odpor 1k5) být. Kdyby to byla nějaká vhodná zenerova dioda, nemusel bys přicházet ani o těch 10% výkonu pod zatížením, ale to je zatím předčasné.

michalino · #37 Příspěvek od **michalino** » 30 kvě 2010, 21:32

Děuji moc za odpověď...

znamená to tedy, že měnič můžu používat jen pokud:

1) Mám na něj zapojený obvod

nebo

2) pokud není měnič napojený na obvod, je tam místo obvodu alespoň odpor 1,5 KOhm

a může tam být i ten odpor 1500 ohm i ten obvod?

To se ptám pro případ, kdy ten obvod, který je napájen výstupním napětím měniče tlačítkem vypnu a tím pádem měnič nebude mít na výstupu zátěž...tak tam zůstane alespoň ten odpor. A jak obvod tlačítkem zapnu, tak tam bude i odpor, i obvod...

Je to tak prosím možné?

děkuji

#38 Příspěvek od **PavelFF** » 30 kvě 2010, 21:48

Je to tak možné. I odpor i zátěž.

michalino · #39 Příspěvek od **michalino** » 30 kvě 2010, 22:12

A ještě jedna otázka prosím pro úplné pochopení.

Platí nutnost použití odporu i pro stabilizátor LP2950, tedy, když chci napětí snížit z 5V na 3V?
Musím použít odpor jako v předchozím případě?

například zde se dá koupit:
http://www.soselectronic.cz/?str=371&artnum=5557

a zde je datasheet:
http://www.datasheetcatalog.org/datashe ... Xrwzqu.pdf

Děkuji moc!

#40 Příspěvek od **PavelFF** » 30 kvě 2010, 22:24

Ne, u stabilizátoru LP2950 nemusí být na výstupu žádný odpor .
Ale musí tam být vždy kondenzátor alespoň 1uF nebo víc.
Jinak by to mohlo kmitat a na výstupu by nebylo "hladké" stejnosměrné napětí, ale pilovité zuby.
