LCD BENQ FP91G - jde pouze část podsvícení

Zpráva

pinkey · #1 Příspěvek od **pinkey** » 05 čer 2010, 19:18

Zdravím. U tohoto monitoru jde pouze jedna část podsvitu, druhá ne. Proto dochází cca po 3sec. k vypínání. Nedochází k sepnutí jednoho fetu, proto nedostane napájení 14,5V měnič. Zjistil jsem, že u TL1451 na výstupech 7 a 10 jsou různá napětí. Na funkčním je při rozběhu cca 5V,po vypnutí nap. napětí 14,5V, na nefunkčnim výstupu trvale nap. napětí 14,5V - nespíná zem. Ani netukne. Výměna TL1451 nezabrala, stejné. Pokud přemostim Q812, tak jde i druhý podsvit a monitor jede ok. Nesetkal se někdo s podobnou závadou?

PotPalo · #2 Příspěvek od **PotPalo** » 07 čer 2010, 00:34

Niečo podobné som už riešil. Tiež Benq. Boli skratované 2N3904 (SMD, označenie W04) a FU9024N. Prekontroluj ich. Na 7 a 10 je (ak sa nepletiem) nízkofrekvenčný signál pri svietení, napájanie pre meniče je totiž frekvenčné.

Táto značka LCD monitorov sa dá používať aj namiesto radiátorov, hreje poriadne

Doplnenie po 8 rokoch (vtedy som zabudol dopísať): vtedy to hrialo lebo som dal náhradu za 2N3904 ktorá mala inak vývody, potom FU9024N kúrila pekne. Po osadení správneho tranzistoru to už išlo pekne, ledva vlažné.

pinkey · #3 Příspěvek od **pinkey** » 07 čer 2010, 19:47

Ohmicky a na pípák jsem porovnával rozdíly obou půlek, bez rozdílu, zkrat nezjištěn. Navíc když propojím pin 7 a 10 natvrdo, tak monitor jede. Snad jedině ten měněný TL1451A - jetý, má stejnou vadu.

#4 Příspěvek od **rnbw** » 07 čer 2010, 20:10

A ten FET nie je nahodou vadny?

PotPalo · #5 Příspěvek od **PotPalo** » 07 čer 2010, 20:28

Tá strana čo nejde, tak po zapnutí blikne? Alebo ani to? Po zámene konektorov (výstupy z vn) výbojky svieti druhá strana? Toto vyzerá, že sa nevracia spätná kontrola z jednej z výbojek do IO (piny IN), možno je zlá výbojka.

Sakra, ako sa to nazýva: výbojka, trubica alebo CCFL? Opravovať to viem, ale terminológia mi uniká :lol:

popopepe · #6 Příspěvek od **popopepe** » 07 čer 2010, 20:32

Vadná trubice? Pokud zkratuje vývody z toho řídícího IO, tak to funguje - aspoň to psal.

PotPalo · #7 Příspěvek od **PotPalo** » 07 čer 2010, 20:44

Vadná trubice neznamená len svieti/nesvieti. Stačí, aby svietila slabšie -> je slabá spätná väzba z nej -> signál nepríde späť do IO -> IO nepustí ďalší impulz na svietenie.

pinkey · #8 Příspěvek od **pinkey** » 07 čer 2010, 20:47

FET je ok, pro jistotu měněný. Trubice jsem zkoušel prohodit, stejné. Na funkčním výstupu jsou po zapnutí impulsy, které otvírají toho FETA, na druhém po zapnutí ani ťuk, což je špatně. Nejprv musí rozjet měnič, aby mohl diagnostikovat zpětnou vazbou - proud trubic. A na to má zhruba ty 3s.

popopepe · #9 Příspěvek od **popopepe** » 07 čer 2010, 21:01

PotPalo píše:Vadná trubice neznamená len svieti/nesvieti. Stačí, aby svietila slabšie -> je slabá spätná väzba z nej -> signál nepríde späť do IO -> IO nepustí ďalší impulz na svietenie.

Prosím tě, signál čeho nepřijde zpátky ze zářivky?Zpětná vazba zářivky?? A jestli svítí více či méně je přeci otázka invertoru a jeho ovládání například ze základní desky, okolním osvětlením a pod. Případně vyčerpáním trubice.

PotPalo · #10 Příspěvek od **PotPalo** » 07 čer 2010, 21:06

A čo skúsiť prehodiť výstupy 7 a 10 navzájom? Ak je zlý ten IO a nedáva impulzy, závada sa premiestni na druhú stranu podsvietenia. Inak ma už nič nenapadá, ešte som nemal prípad, že by bol zlý ten IO. Vždy bolo zlé niečo okolo. A tu máš dve symetrické strany, tak by to nemal byť až taký problém skontrolovať.

PotPalo · #11 Příspěvek od **PotPalo** » 07 čer 2010, 21:12

popopepe píše: Prosím tě, signál čeho nepřijde zpátky ze zářivky?Zpětná vazba zářivky?? A jestli svítí více či méně je přeci otázka invertoru a jeho ovládání například ze základní desky, okolním osvětlením a pod. Případně vyčerpáním trubice.

Vývody 3 a 14, kontroluje sa to tuším s REF napätím. Z trubíc sa musí vracať určité napätie, aby to fachčilo. Signál OpenLamp (u SAMSUNGov)...

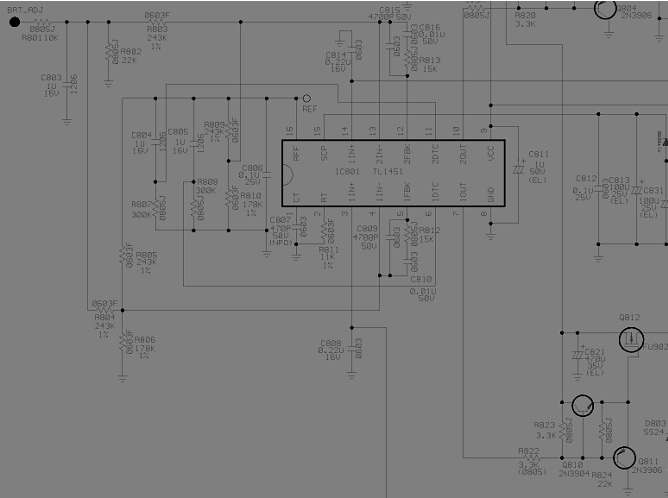

Uvítal by som tú schému celú, aby som to mohol lepšie určiť.

popopepe · #12 Příspěvek od **popopepe** » 07 čer 2010, 21:21

Koukal jsem do datasheetu, ale ta zpětná vazba vážně nejde z žádných zářivek. Ale to je jedno, tomu tu opravu nijak neulehčí.

Andrea · #13 Příspěvek od **Andrea** » 07 čer 2010, 21:32

Dyť ty měniče jsou zapojený stejně, tak najít na kterých pinech se liší napětí. Na DTC (soft start) musí být stejná napětí, na IN- taky a na IN+ taky. Někde se to bude lišit, tak tam pak hledat dál.

pinkey · #14 Příspěvek od **pinkey** » 08 čer 2010, 12:59

Na pinu 6 mám trvale 2,2V, na pinu 11 je 0V, po nabití C804. Ohmickým měřením jsem zjistil rozdíl, na C804 300kΩ, na C805 14kΩ. C805 jsem dal pryč, svod 14kΩ byl pryč, na C805 taky nebyl

, dal jsem ho zpět , svod je pryč, 300kΩ a monitor běží. C805 určitě vyměním. Na ESR je ok, kapacitometr

nemám. Dobrá jebka Dám vědět, jak se bude chovat po výměně C805. Díky všem za podporu
