LCD RELISYS TL561-RE

Zpráva

ivanko18 · #1 Příspěvek od **ivanko18** » 30 črc 2009, 12:52

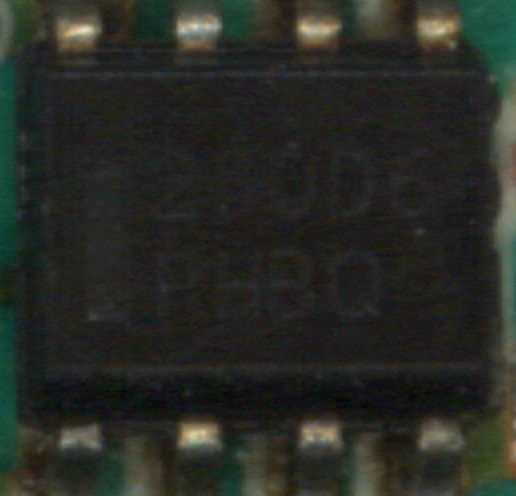

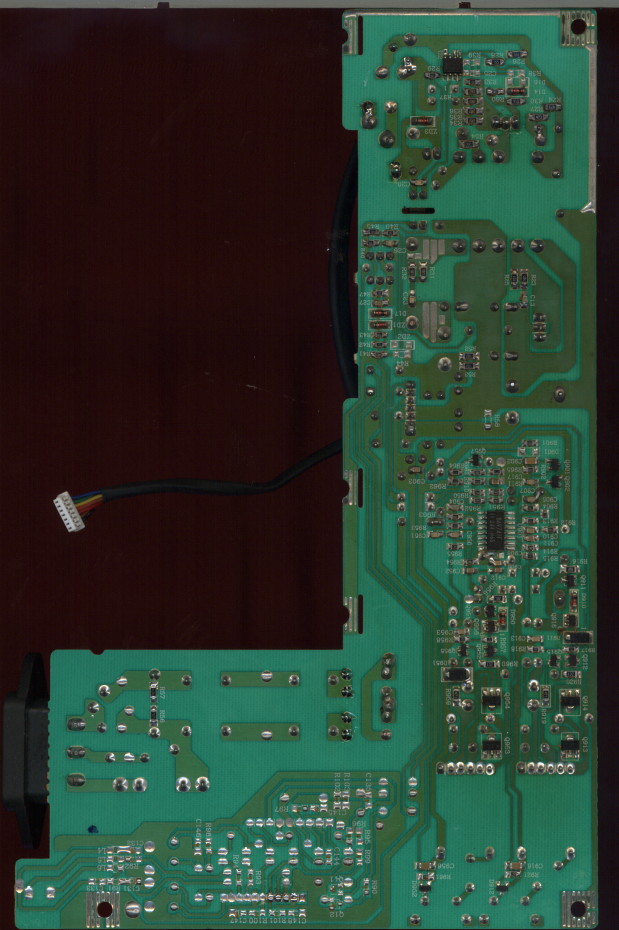

Pokazil sa mi doma tento LCD.Vymenil som elyty vsetkych 7 ale stale nejde.Na vstupnom 100uF/400V mam len 202V. Chyba bude asi v riadliacom IO (200D6 PHBQ) ale nemozem najst typ ani dodavatela aby som ho skusil vymenit.Mosfet je 2SK2645 a je OK.Na vystupe nieje ziadne napatie.Poprosil by som ak ma niekto schemu pripadne aspon typ toho riadiaceho IO.
Dakujem

drabek06 · #2 Příspěvek od **drabek06** » 30 črc 2009, 13:22

Jůůů, nějakej 15" LCD Relisys s přesně tímhle zdrojem mám doma, takže kdyby si chtěl něco oměřit tak dej echo. Já jsem v něm měl KO měniče. Vždy běželo podsvětlení asi 2s po zapnutí a pak to zhaslo, ale obraz na pozadí vidět byl. Vyměnil jsem snad vše co se měničů týkalo a výsledek se neměnil. Nakonec sem tam dobastlil měnič z jinýho monitoru a zas fičí jak vítr . . .

ivanko18 · #3 Příspěvek od **ivanko18** » 30 črc 2009, 13:35

Chybne bude to riadiace IO lebo pri lepsom pohlade (cez lupu) je na nom trhlinka.

drabek06 · #5 Příspěvek od **drabek06** » 30 črc 2009, 13:40

Když se ti ten monitor nepovede dát dohromady tak to můžeš napájet normálně z PC. Ten zdroj v tom monitoru dává 5V a 12V . . . Jinak jak píše Kondik že to napětí na tom filtračním elytu je malý, tak by tam mělo bejt něco přes 320V :wink:

ivanko18 · #6 Příspěvek od **ivanko18** » 30 črc 2009, 13:47

To som si aj myslel ze je male napatie na tom elyte, ale potreboval by som typ na to riadiace IO ak ho niekto pozna pripadne kde sa da zohnat ci uz original alebo nahrada az to mozem skusit vymenit

ivanko18 · #7 Příspěvek od **ivanko18** » 30 črc 2009, 13:55

drabek06 píše:Jůůů, nějakej 15" LCD Relisys s přesně tímhle zdrojem mám doma, takže kdyby si chtěl něco oměřit tak dej echo. Já jsem v něm měl KO měniče. Vždy běželo podsvětlení asi 2s po zapnutí a pak to zhaslo, ale obraz na pozadí vidět byl. Vyměnil jsem snad vše co se měničů týkalo a výsledek se neměnil. Nakonec sem tam dobastlil měnič z jinýho monitoru a zas fičí jak vítr . . .

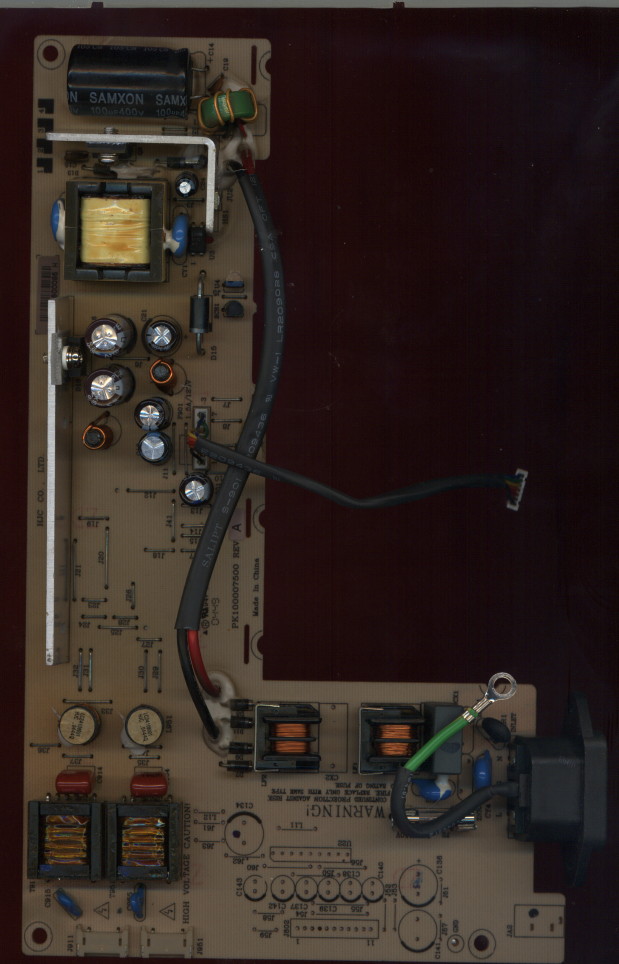

PS: To podsvietenie som tiez riesil a chyba bola v kondikoch pre trafkami menica (take cervene na obrazku).Treba davat pozor aby mali 150nF/250V a dostatocnu velkost inak ti znava strelia a bol estev haji 1par 2sc4672.

drabek06 · #8 Příspěvek od **drabek06** » 30 črc 2009, 13:59

Měnil jsem u těch měničů vše a stejnak nefungovaly (asi trafa KO) . . . Vyzkoušim juknout do toho mýho monitoru zda tam náhodou nemám nějakej známější ekvivalent toho řídícího IO . . .

ivanko18 · #10 Příspěvek od **ivanko18** » 30 črc 2009, 14:29

asi to bude NCP1200-D60R2, moze mi niekto poradit kde to zohnat v SMD v GES ho maju len v DIL

#11 Příspěvek od **rezis** » 30 črc 2009, 15:08

kondik píše:No v prvom rade by som opravil tých 202 Volt

Asi tak nějak. Až potom bych řešil nějaký IO .

majo17k · #12 Příspěvek od **majo17k** » 19 črc 2010, 20:39

Ahojte. Kamoška ma požiadala o opravu tohto typu monitora. Závada sa prejavovala tak, že po zapnutí LCD išlo cca 5 min, potom začali trubice preblikávať, až zhasli. Po vypnutí a zapnutí sa znova rozsvietil, na 5 sek. Záležalo na tom, že čím som nechal monitor vypnutý dlhšie, tým aj dlhšie svietil. Obraz na matrici bolo vidieť. Premeral som napätia zo zdroja, sú OK. Napätie na brightness sa nemenilo. Len s tým rozdielom, že ak som jas pridal, monitor zhasol skôr. Asi väčší prúdový odber, vypol trubice. V okolí IO, tranzistorov, až po trafká sa napätia medzi sebou jednou vetvou a druhou nelíšili. A potom sa mi pri meraní pošmykol hrot, a odpalil som Q916. :oops:

Prosím vás, čo to je za tranzistor? A čo by podľa vás mohlo spôsobovať to preblikávanie až zhasnutie trubíc? Studeňáky sú vylúčené, i kondíky sú OK. Prikladám schému. Ďakujem.

#13 Příspěvek od **rnbw** » 19 črc 2010, 21:51

majo17k píše:kondíky sú OK.

Tymto by som si nebol taky isty...

Q916 je nejaky MOSFET. Co na nom je napisane?

#14 Příspěvek od **Killroy** » 19 črc 2010, 22:00

http://pdf1.alldatasheet.com/datasheet- ... 457DV.html a akorát sis zadělal na další problém..

Killroy

majo17k · #15 Příspěvek od **majo17k** » 20 črc 2010, 21:45

rnbw píše:
majo17k píše:kondíky sú OK.

Tymto by som si nebol taky isty...

Q916 je nejaky MOSFET. Co na nom je napisane?

Myslím elyty. Dal som nové.
Killroy ďakujem. Dával som do datasheetu S13457 tak ho nenašlo. podla schémy
