časovač s 4541

Zpráva

iginoiii · #1 Příspěvek od **iginoiii** » 23 srp 2010, 12:15

Dobrý deň vsetkým radiacim(radiacej), diskutujúcim a čítajúcim opäť.

Chcem si spraviť časovač na dlhšie časy pre čerpadlo ktoré bude hnať vodu cez okruh so slnečnými kolektormi, ktoré sú už dlhšiu dobu namontované na altánku(používané na ohrev vody malého záhradného bazénu). Keďže zdrojom bude malé ponorné čerpadlo 12V, nemôže bežat neustále(ten typ ktorý mám), ale tak maximálne 30 minut. Preto ho chcem zapínať vypínať v nejakom časovom úseku , ktorého presnosť nie je nijak potrebná. V zapojení s konštantým časom napríklad 20min zapnuté 20 min vypnuté nevidím problém. Použijem totožnú schému ako pán Belza na
http://belza.cz/files1/t4541.htm, akurát výstup číslo 10 MODE z 4541 napojím na napäťový vstup. Ešte rozmýšľam, že miesto spínania čerpadla pomocou relé to budem spínať nejakým tranzistorom(darlington, fet). To bolo na načrtnutie situácie, resp. pre kontrolu či moje uvažovanie je vôbec potialto správne.

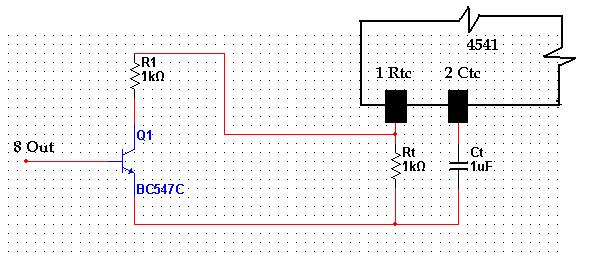

Ale musím sa priznať že ma zaujíma, ako by som vedel zmeniť spínacie časy, napríklad zapnuté 10 minut, vypnuté 20 minút? V jednom AR niekedy z roku 99 bolo zapojenie pomocou relé, ktoré sa spínalo pomocou výstupu 4541(výstup číslo 8 ). Zopnuté relé preplo okruh s odporom Rt na okruh s nižším odporom a tým pádom sa skrátil zopnutý čas, po uplynutí času zapnutia sa relé odoplo, a zas vrátilo pôvodné Rt do obvodu. Toto riešenie sa mi ale nepáči, hlavne preto že nemám poruke relé, čo samozrejme nie je problém zohnať, ale ani s ním neviem robiť. Preto by ma zaujímalo, či je možné spraviť zmenu časovania aj nejak inak, jednoduchšie pre mňa. Jediné ,čo ma zatiaľ napadlo je pripojiť paralelne k spodnému Rt obvod, kde dám tranzistor (napr. bc547), báza bude riadená výstupom 4541, na kolektore daľší odpor a kolektor s emitorom teda paralelne pripojené k pôvodnému Rt. Viac na priloženom obrázku, hodnoty Ct, Rt, R1 sú len schematické.

Sľubujem si od toho to, že ak bude tranzistor zavrený, okruhom nepôjde žiaden prúd. Ak sa tranzistor zapne cez výstup 4541(vtedy sa zapne aj čerpadlo), tak prúd pôjde aj cez vetvu s paralelným odporom, a výsledný odpor bude 1/Rvýsl=1/Rt+1/R1

a teda bude nižši ako pôvodné Rt, a čas zopnutia bude kratši.
Samozrejme potrebné hodnoty si spočítam už, len by ma zaujímalo, či takéto riešenie je vhodné. Alebo je to úplná blbosť.

vopred ďakujem za odpovede, s pozdravom,
i

ZdenekHQ · #2 Příspěvek od **ZdenekHQ** » 23 srp 2010, 13:26

No, pokud bys použil optron, snad to cesta bude, ale asi by to chtělo něco jinýho než led/fototranzistor.

iginoiii · #3 Příspěvek od **iginoiii** » 23 srp 2010, 15:16

predbežne ďakujem, musím asi viac rozmýšlať nad tym ako nezmyselne skúšať. Lebo len keby náhodou to raz číta niekto kto sa do elektriky "vyzná" ako ja, tak "prekvapivo" to co som nakreslil nefunguje

Andrea · #4 Příspěvek od **Andrea** » 23 srp 2010, 16:03

Prohoď tranzistor s R1, přehoď mu C a E (E na pin 1) a dej mu do báze 10k odpor, schválně, co to udělá

A nečekej, že se takhle ten čas zkrátí na polovinu, tak zhruba na tři čtvrtiny, pokud to bude fungovat.

iginoiii · #5 Příspěvek od **iginoiii** » 23 srp 2010, 16:36

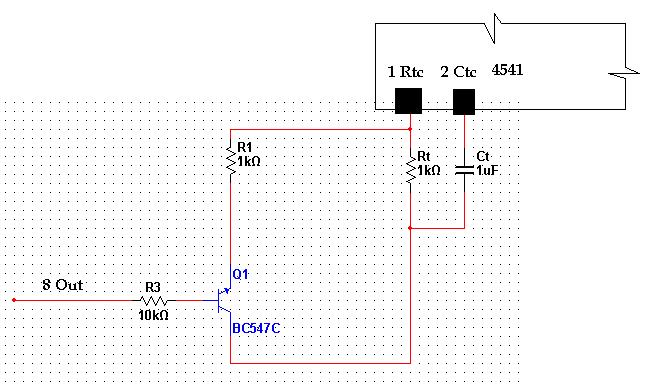

ďakujem pekne, funguje to presne podľa predstáv. Neviem ci som to nakreslil a zapojil presne podla inštrukcií, ale snáď áno. Takže, keby to raz náhodou niekto za X rokov bude potrebovať, prikladám sem obrázok na zmenu času zapnutia a vypnutia. Jasne že to bude treba trošku odsledovať a podľa toho donastavovať.

Andrea · #6 Příspěvek od **Andrea** » 23 srp 2010, 16:39

Myslela jsem ještě prohodit R1 a Q1, aby byl ten R1 v kolektoru, ale to je asi skoro jedno.
