Microcom ADSL DeskPorte Router 400 - obnova firmware

[rnbw]

Niekolko rokov sa mi tu valal router Microcom ADSL DeskPorte Router 400, ktory bol po pokuse o upgrade firmware nefunkcny (upgrade sa robil preto, ze po nejakych zmenach u T-Comu prestal s povodnym firmware korektne komunikovat).

Vyrobca (podla MAC adresy) je Lectron, typ asi AR800C2 (predaval sa pod roznymi znackami), CPU je CX82310. Mnohe routery s tymto CPU maju okrem ethernetu aj USB port, cez ktory sa da prepisat firmware aj ked router nenabootuje, na tomto type vsak USB port chyba.

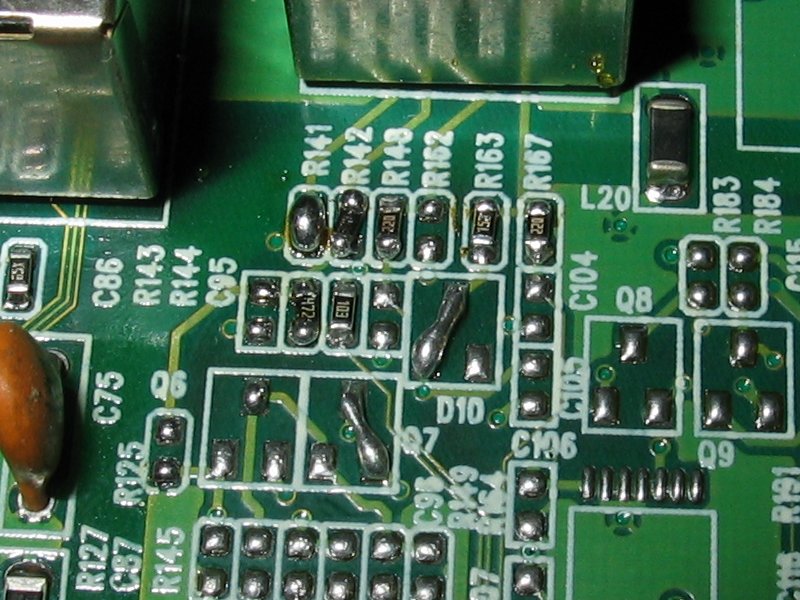

Kedze plosak je pre USB port pripraveny, je mozne ho tam pridat (vid foto):
- J3 (konektor USB typ B)
- R167 (22R - DATA+)
- R148 (22R - DATA-)
- R141 (0R - GND)
- R142 (33R - 5V)
- R143 (4K7 - detekcia pripojeneho USB - pull-up na 5V, vedla je R144=10K = pull-down)
- R163 (1K5 - DATA+ pull-up na 3,3V pre detekciu na strane PC)
- spojit pravy vyvod s vrchnym na Q7 a lavy s vrchnym na D10 (privedenie 3,3V na R163)

Dalej treba osadit jumper JP1.

Z webu www.microcom.cz stiahnut firmware FW_2636_2656.zip (pre AD2636) a rozbalit do nejakeho adresara, premenovat FLASHv46.EXE na FLASH.EXE a flashv30.bin na flash.bin.

Nabootovat do DOSu, odpojit vsetky USB zariadenia. Vraj treba pouzit starsi PC, asi kvoli chipsetu (USB) - vyskusany mam Intel PIIX4.

Spojit JP1, pripojit router cez USB, pripojit napajanie (rozsvieti sa iba LED PWR, ostatne su zhasnute) a spustit pm52_usb.bat (alebo rm_usb.bat - neviem, aky je rozdiel). Program si vypyta MAC adresu - opisat prvu z nalepky na spodnej strane plosaku (program si vypyta este konecnu adresu pre hromadny flash - tam zadat rovnaku adresu, akurat FF namiesto posledneho cisla).

Ak flash prebehne vporiadku, ostane svietit LED DSL ACT. Odpojit napajanie, USB a rozpojit JP1. Pripojit napajanie a cakat - rozsvieti sa LED DSL ACT, priblizne po pol minute zhasne a zacne blikat spolu s LED DSL LNK = router by mal byt funkcny (default IP adresa 10.0.0.2, meno: admin, heslo: epicrouter).

Ako bonus mame USB port, cez ktory by sa tiez mal dat pripojit pocitac na internet. Akurat treba kvoli nemu vypilovat na zadnej stene otvor.
