Sháním schéma RGB modulu Grundig, chassis CUC4410 (4411)

Citovat

#1 Příspěvek od Killroy » 15 říj 2010, 09:20

Sháním schéma tohoto RGB modulu. Osazeno třeba v modelu T70-440, dík za kuk..

Killroy

masar: Příspěvky: 14454; Registrován: 03 pro 2005, 00:00

Citovat

#2 Příspěvek od masar » 15 říj 2010, 17:43

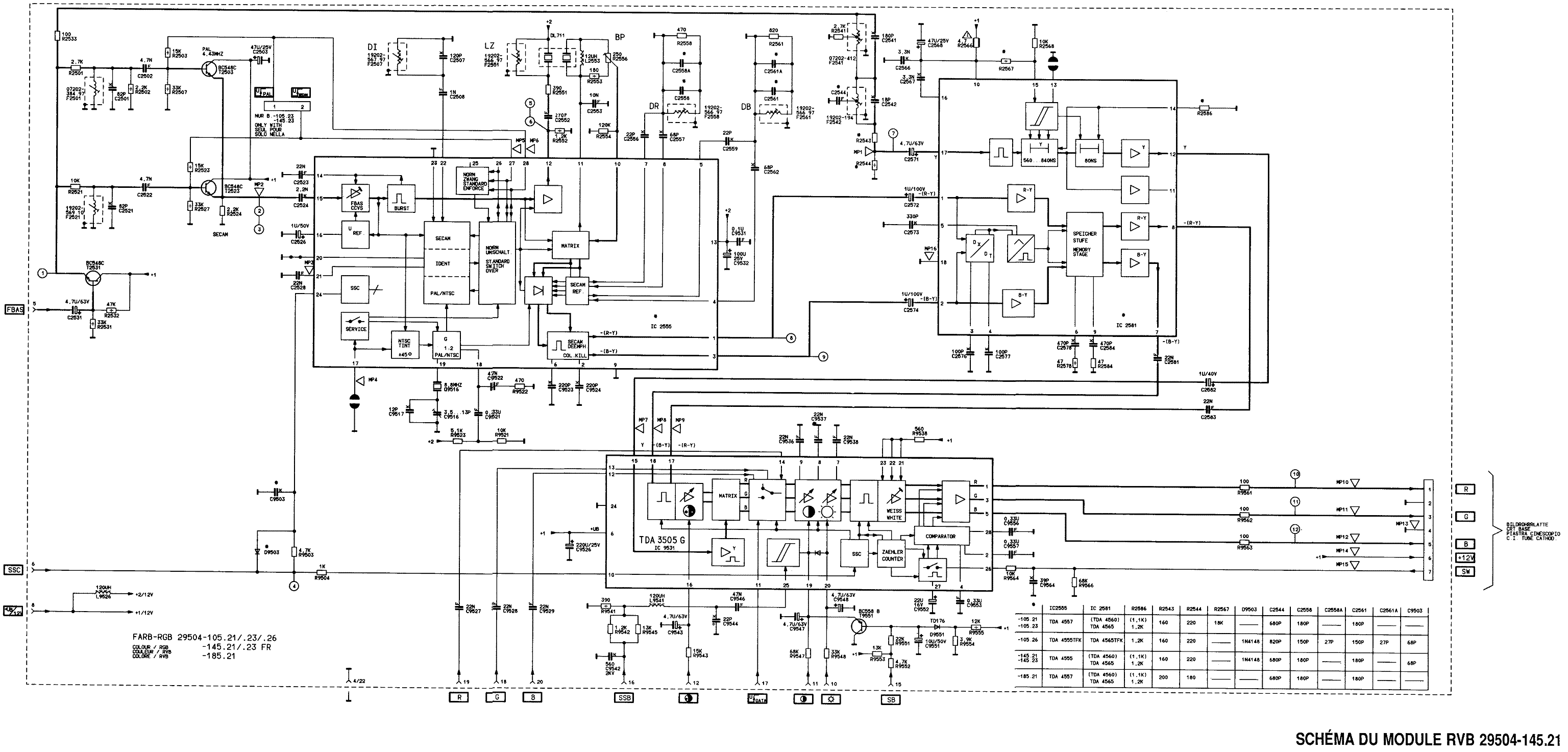

A tohle není ono?
Z manuálu staženého zde

Přílohy

RGB modul.png: (148.48 KiB) Staženo 41 x

Killroy: Moderátor; Příspěvky: 4273; Registrován: 08 pro 2007, 00:00; Bydliště: Plzeňsko

Citovat

#3 Příspěvek od Killroy » 15 říj 2010, 21:41

Jo, díky moc. V manuálu co mám já chybí..

Killroy

jano1154: Příspěvky: 184; Registrován: 08 úno 2010, 00:00; Bydliště: SK - Piešťany

Chassis

Citovat

#4 Příspěvek od jano1154 » 15 říj 2010, 23:45

Pokial chceš mám CUC 4410-4411.........1.42Mb.....

Killroy: Moderátor; Příspěvky: 4273; Registrován: 08 pro 2007, 00:00; Bydliště: Plzeňsko

Citovat

#5 Příspěvek od Killroy » 16 říj 2010, 00:18

Díky za snahu. Tohle mi bude stačit.

Killroy
