Podařilo se mi sehnat zánovní proudový bočník 60A/60mV včetně měřidla

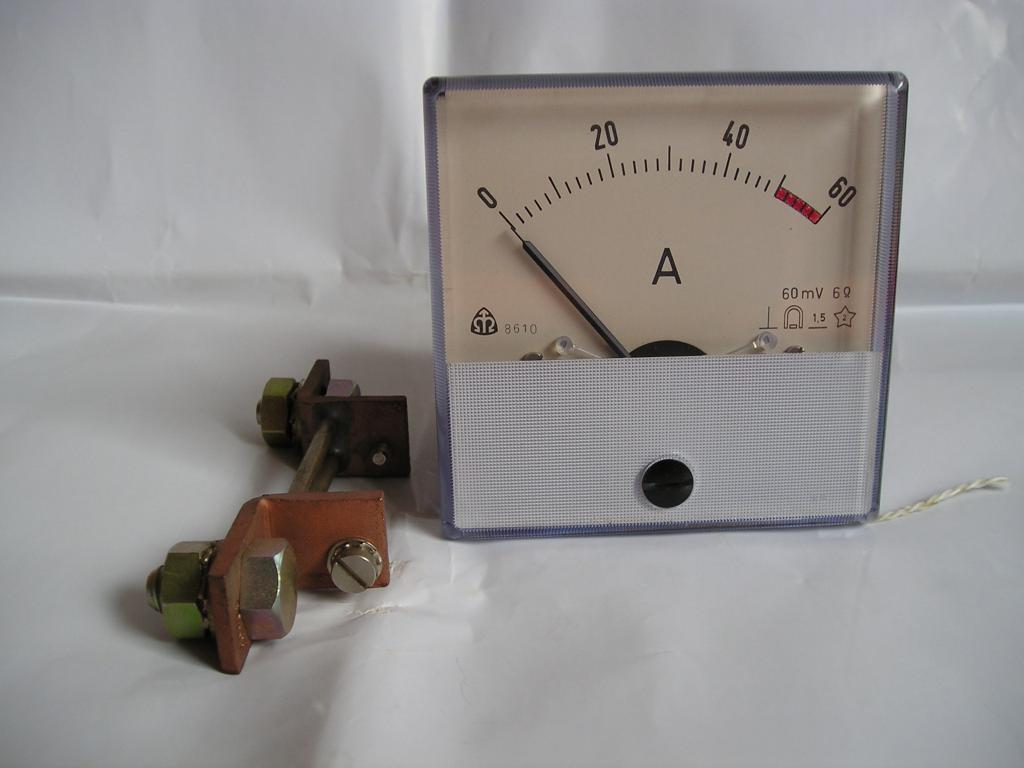

viz foto v příloze.Bočník chci zařadit do přívodu nikl-kadmiové baterie 24V/165Ah,která slouží jako záložní zdroj nouzového osvětlení schodiště
našeho panelového domu.Čtyřsvorkové zapojení bočníku mi je jasné.
Měřidlo bude sloužit k měření nabíjecího proudu baterie a při sepnutí nou-
zového osvětlení při současném měření času i ke kontrole kapacity této
baterie.Jaké hodnoty proudu bude měřidlo ukazovat při nabíjení a vybíjení?Nabíjecí proud je tepavý po dvoucestném usměrnění a měřidlo
bude vlastně ukazovat nějakou střední hodnotu proudu a při vybíjení se
jedná o čistě stejnosměrný proud.
Jelikož při čtyřsvorkovém zapojení bočníku se měří napěťový úbytek pro-
tékajícího proudu v řádu desítek mV mám dotaz zda lze připojit paraelně
k měřidlu elektrolyt.kondenzátor za účelem vyhlazení tepavého napětí a
tak místo nějaké střední hodnoty proudu měřit jeho jmenovitou velikost ?
Proudový bočník 60A/60mV
Moderátor: Moderátoři
Proudový bočník 60A/60mV
- Přílohy
-
1299096918.jpg- (56.45 KiB) Staženo 143 x
Při nabíjení se do akumulátoru cpe elektrický náboj, a jeho množství je úměrné právě střední hodnotě nabíjecího proudu. A pokud výchylka měřícího přístroje je také úměrná střední hodnotě proudu (což u magnetoelektrických platí), není třeba dělat si starosti s vyhlazováním. Spíš s přepnutím polarity při vybíjení/nabíjení, ale to máš určitě vyřešené.
Hlavní problém vidím v tom, že pokud to zapojíš tak, aby ti měřidlo šlo do plusu při nabíjení, tak ti při vybíjení půjde za roh na druhou stranu. Pro tento účel musíš mít měřidlo s nulou uprostřed a potom poznáš, jestli nabíjíš nebo vybíjíš. Asi by to šlo vyřešit i přepínačm ,ale ten chod měřidla za roh není dobrý.
