Ahoj, sestrojuju jednoduchý obvod s trimrem v pouzdru TP095 a jelikož se součástkama nemám moc zkušeností, nevím, který vývod je který.
Hledal jsem nějaký datasheet, ale popsané vývody jsem nenašel (asi je to příliš triviální ).
Mohl by mi prosím někdo přiřadit vývody ke schématu? Tipuju že jednička bude áčko, ale radši si nechám poradit.
Díky za odpovědi
Hledal jsem nějaký datasheet, ale popsané vývody jsem nenašel (asi je to příliš triviální
).
Mohl by mi prosím někdo přiřadit vývody ke schématu? Tipuju že jednička bude áčko, ale radši si nechám poradit.
Díky za odpovědi
- Přílohy
-

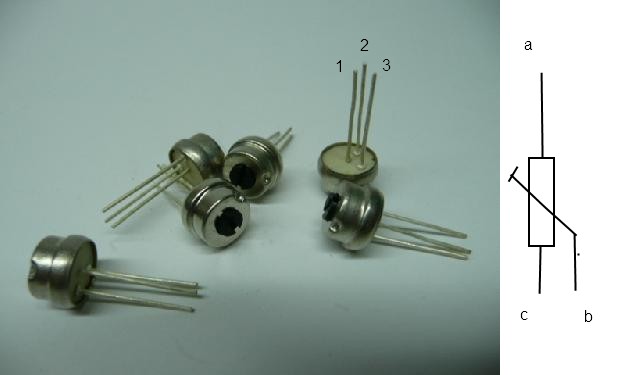

tp 095.jpg- (21.8 KiB) Staženo 127 x
až to budeš zapojovat, dej si pozor na zkratování vývodů, tyhle trimry měly úmyslně ztuha jdoucí běžec a když necháš dlouhý vývody, tak se trimr při otáčení zkroutí a šlusneš vývody. Nejlíp je zapájet hned až na desku. Na laborování tenhle typ moc není a je ho i škoda (je to kvalitní cermetový hermetizovaný a s nejvyšší kategorií klimatické odolnosti).
