pulsní relé 12V - kam pro něj?

Zpráva

mastalka · #46 Příspěvek od **mastalka** » 14 led 2011, 09:30

ty kondenzátory c1,c3 a c4 jsou elektrolitycký a na kolik jsou V??? a ten tranzistor by mohl bý tenhle BS170 ????????

mastalka · #47 Příspěvek od **mastalka** » 14 led 2011, 18:56

to poslední schéma taky hned spíná rele a páli se pořád jeden odpor, na spínač to nereaguje

procesor · #48 Příspěvek od **procesor** » 14 led 2011, 22:01

C1,C3,C4 elektrolyty na 25V (15V na hrane), BS170 je OK. Hriať sa nemôže žiaden odpor.
Križujúce spoje sú spojené iba tie, ktoré majú hnedú bodku (tečku). Skontroluj zapojenie.

Elektrolytycké kondenzátory sa zapájajú podľa polarity, tá je na kondenzátore označená fyzicky na každom kuse, ako aj na schéme.

značenie kondenzátorov ....pozor na polaritu ....kondenzátory mávajú označený - (mínus) ...platí toto pre radiálne, čo majú vývody na jednej strane.
Axiálne majú kovový obal - mínus a na opačnej strane v gumovom izolante vývod +plus.
k tomu označovaniu číslom.
4u7F.... je 4,7 mikroFaradov, alebo v schémach aj 4M7
47uF.... je 47 mikroFaradov,............................aj 47M

Jeden keramický (ale aj kľudne aj zvitkový) v pôvodnej schéme 15nF vymeň pre istotu za elektrolytický hoci aj 47....100uF, aby po zapojení napájania (t.j po zapnutí kľúča) bol KO, ktorý ovláda relé, pridržaný dosť dlho s stave RESET.

mastalka · #49 Příspěvek od **mastalka** » 14 led 2011, 22:39

hřeje se odpor R5, zkusím tam ten jinej kondík, a pro kontrolu co je VDD?? ty kondíky C1,C3 a C4 mužou být 50v

procesor · #50 Příspěvek od **procesor** » 14 led 2011, 23:12

Ah jaj,... VDD je kladný napájací vstup obvodov rady xx4000,...
tak ako VSS je napájanie pre ten zápornejší najčastejšie 0V, zem, alebo s označením GND.

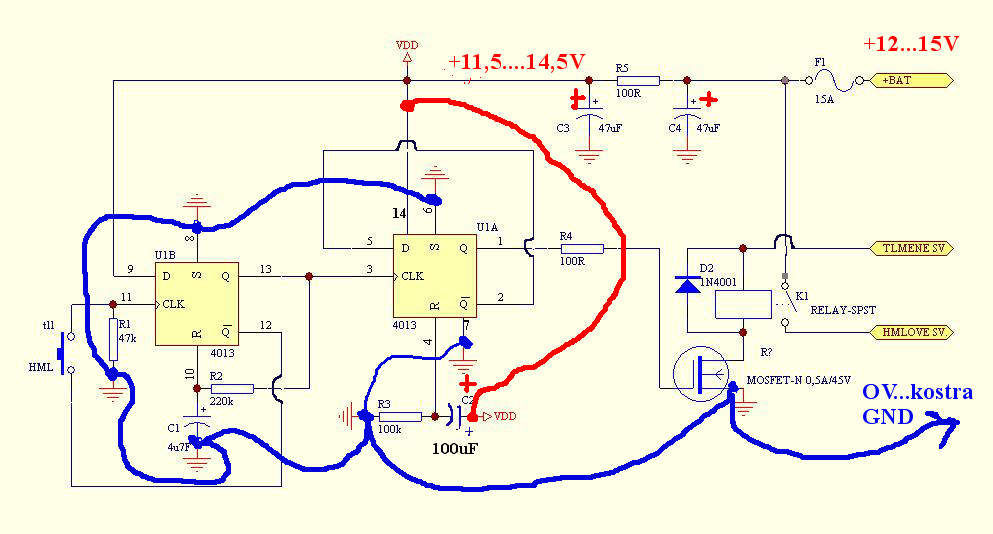

Ak horí R5 môže byť opačne zapojený C3, prípadne v obvode VDD je skrat na kostru čo je OV zdroja. Na schéme sú to miesta označené tou čiarkovanou šípkou.

!! Rovnako označené uzly, body na schéme, musia byť v reálnom obvode prepojené vodivo!!

50V je Ok iba nesmú byť zapojené naopak.

mastalka · #51 Příspěvek od **mastalka** » 15 led 2011, 19:35

všechno jsem dvakrát kontroloval. Ale pořád to na spínač nereaguje jak do toho pustím šťávu tak sepne rele.

Andrea · #52 Příspěvek od **Andrea** » 15 led 2011, 20:03

Jestli on ten MOSFET ještě tranzistoruje, jestli už to neni jen trvale vodivý uzlík, případně jestli nemá přehozenej D a S.

procesor · #53 Příspěvek od **procesor** » 15 led 2011, 20:04

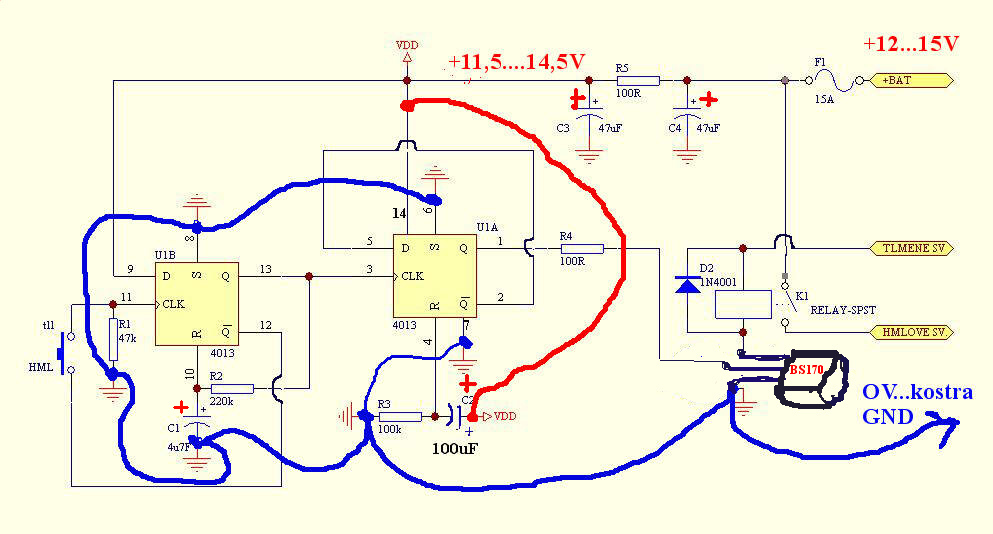

BS170 máš možno naopak ....vymenené D a S.
A horí R5 stále?
Pomeraj VDD.
Spotreba obvodu za R5 je Ic_max.= 0,03mA...ledva zmerateľné.

mastalka · #54 Příspěvek od **mastalka** » 16 led 2011, 15:35

všechno mám dobře zapojené a pořád se pálí r5

Andrea · #55 Příspěvek od **Andrea** » 16 led 2011, 15:55

Když se ti pálí R5, tak to asi nebudeš mít úplně v pořádku.
Kontrolní otázka, víš jak se číslujou nožičky u integráčů?
Když R4 odpojíš od U1A a připojíš ho na zem, co se stane?

Atlan · #56 Příspěvek od **Atlan** » 16 led 2011, 19:03

BS170 v neznalych rukach hori raz dva...
