Prosím o určenie súčiastky

Zpráva

#1 Příspěvek od **jandu** » 26 led 2011, 13:42

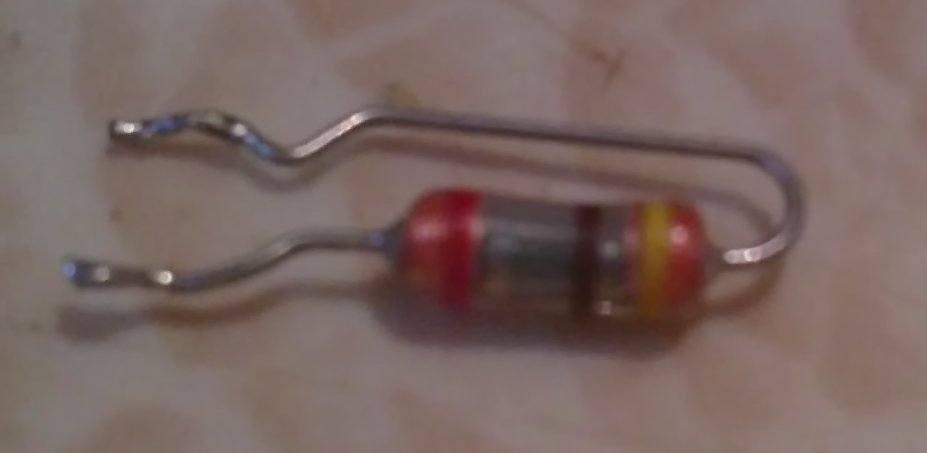

Súčiastka plní zrejme fciu ochrany pred prepätím. Je vydolovaná z dosky obr. jednotky monitora a boli tam 3 ks s rozličnými fareb. prúžkami. VVyzerá to ako odpor zatavený v sklenenom obale, multimeter s rozsahom 20 Mohm neukáže nič.
Jedná sa o napäťovo závislý odpor?

ZdenekHQ · #2 Příspěvek od **ZdenekHQ** » 26 led 2011, 14:14

Ve schematech většinou bývá nakreslený jiskřiště - změř tomu kapacitu, varistor to asi nebude.

#3 Příspěvek od **jandu** » 26 led 2011, 14:16

Kapacitu to má cca 5-8 pf.
Keď som to meral 400 V megaohmmetrom, tak sa vo vnútri objavil výboj.

#4 Příspěvek od **EKKAR** » 26 led 2011, 17:36

Může jít o ochranné doutnavky - změř zápalné napětí, jestli je výboj už při cca 90-100V namodralý, je to skoro tutově ochranná doutnavka.

#5 Příspěvek od **jandu** » 26 led 2011, 20:23

To ma nenapadlo, pretože v tom sklenenom zátave to vyzerá ako VN odpor alebo nejaký gigaohm. odpor. Zajtra sa pokúsim cez regulačný transf. o nejaké meranie.

Dratak · #6 Příspěvek od **Dratak** » 26 led 2011, 20:39

Je to velké jako Ge dioda, GA201, nepletu se? Tohle je ochranná doutnavka, je to v ADSL modemech D-LINK 584, 684T hned na vstupu, je to připojené paralelně mezi oba vodiče linky. To potvrzuje že jde o přepěťovou ochranu.

#7 Příspěvek od **jandu** » 26 led 2011, 21:09

Áno, je to asi taká veľkosť. Ako som v úvode písal, boli tam 3 ks, určite plnia ochrannú fciu, iba nebolo jasné, či ide o napäťovo závislý odpor, alebo o niečo iné - teraz už jasné, že iné-tlejivka. Zaujímalo ma to, lebo som doteraz takú súčiastku nevidel v domácich katalogoch ani literatúre.

ZdenekHQ · #8 Příspěvek od **ZdenekHQ** » 27 led 2011, 13:04

Tak jsem to taky vytáhl z jedné desky - kapacitu to má pod 1pF, skoro mě to nehnulo ručkou. Samozřejmě to nesmí nijak ovlivnit signál. Zajímavý je to keramický tělísko uvnitř - asi snižuje zápalný napětí ?

patrikvarga · #9 Příspěvek od **patrikvarga** » 27 led 2011, 13:36

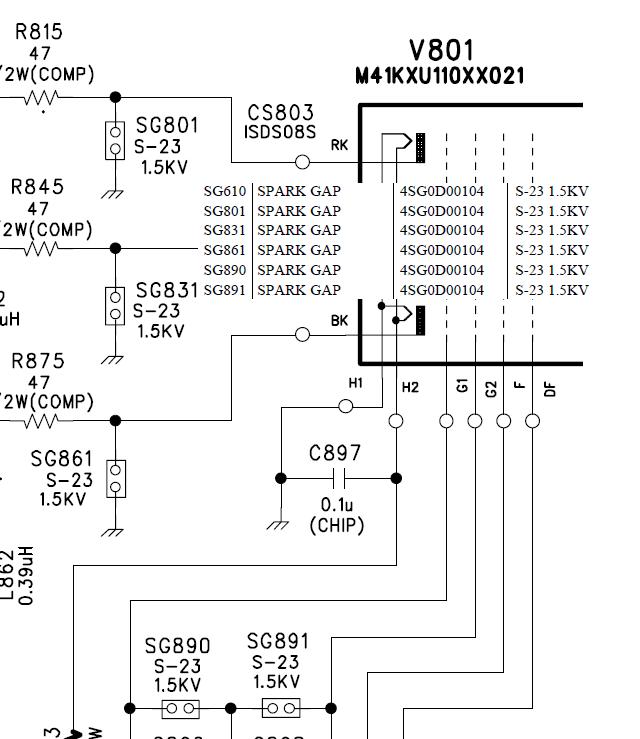

Že by ?

ZdenekHQ · #10 Příspěvek od **ZdenekHQ** » 27 led 2011, 13:56

V podstatě rozdíl je jen v plnění plynem, použití je jasné - ochrana obvodů kolem báně.
