Ako zapojiť tento elektromotor?

[jozef69]

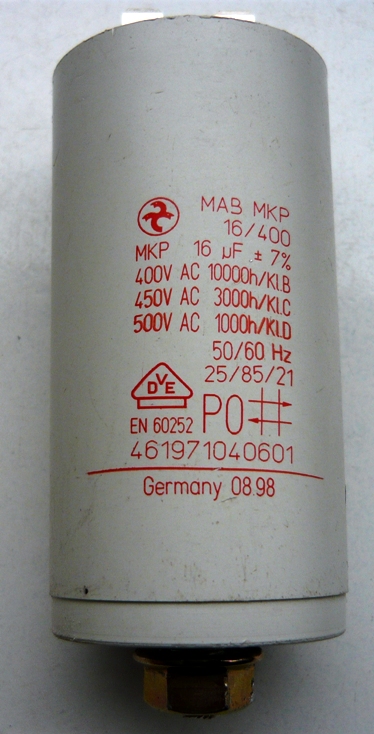

Chcem zapojiť elektromotor z pračky Whirlpool, ale neviem ako . Ma 2800 a 320 otačok a ktomu kondenzator 16 uF. Ma 5koncovu svorkovnicu. Na nete som nič nenašiel ,ked niekto to vie ,dudem mu zato veľmi vdačny.Dakujem.

[EKKAR]

Vypadá to, že je nereverzovatelný, podle štítku přepínatelný mezi 2-pólovým a 16-pólovým = podle toho má i 2800 nebo 320 otáček za minutu. Jeden pin té svorkovnice bude pravděpodobně společný pro všecka vinutí, zbylé 4 budou tvořit 2 dvojice - vždycky na jeden pin z dvojice se připojí přímo fáze, na druhý z dvojice "pomocná fáze" vytvořená sériově zapojeným kondíkem. U tohoto uspořádání jsou vinutí vždycky zapojená do (částečné) hvězdy - to znamená, že mají společný "nulový" vodič. Podle tabulkového odběru proudu bude vinutí pro dvojpólový chod mít menší odpor - podle toho se bude dát identifikovat měřením ohmmetrem. Pozor na měření stejnosměrným ohmmetrem, nebude to 3x méně, protože u střídavého proudu se uplatní i indukčnost vinutí - změřený stejnosměrný odpor bude třeba jen 1,5x jiný. Nejlepší by ale bylo sehnat schéma té práčuly a piny identifikovat podle něj - abys třeba nepřehodil mezi sebou vinutí hlavní a pomocné fáze a ten motorek nezměnil na generátor dýmu alias smradistor...

[Návštěvník]

Schemu nemam a pračka aj s paperami už je vyhodena.

[EKKAR]

A Ujce Gůůgla neznáš a hledat na netu taky ne....

[Návštěvník]

Na nete som nič nenašiel .

Keby som našiel niečo na nete, tak tu nepíšem.

[EKKAR]

Pak hledáš BLBĚ. Najdi si nejdřív obrázky praček, podle nich identifikuj typ (pokud si ho nepamatuješ) a podle typu vygůglíš i schéma. Někdy taky stačí kontaktovat servis praček, vysvětlit, na co to potřebuješ a schéma zapojení motoru si půjčit na okopčení nebo jen obkreslit. Líná huba holý neštěstí...

[BOBOBO]

Nebo si zadej hledat a třeba nějaký návod najdeš . http://www.ebastlirna.cz/modules.php?na ... f%E1zov%FD

[Návštěvník]

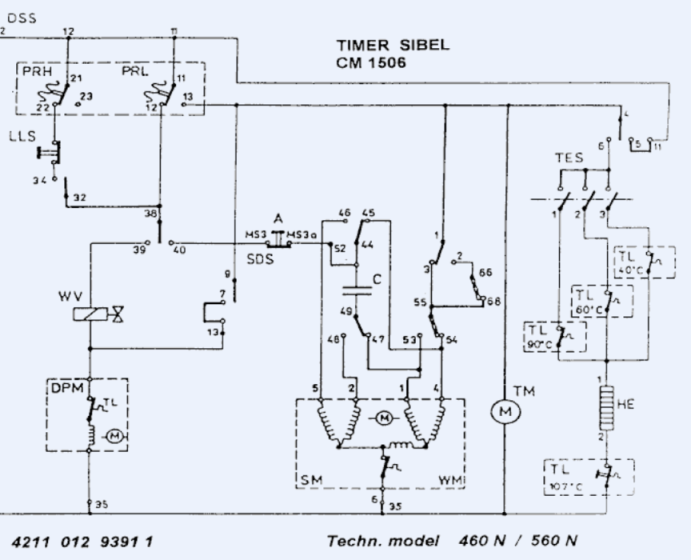

Bola to asi AWG 650,tu je nejake schema ,ale nič mi to nehovori.

http://www.tehcomservis.com/forum/topic ... &topic=462

[mirosne]

Toto Ti nepomôže? :

[Návštěvník]

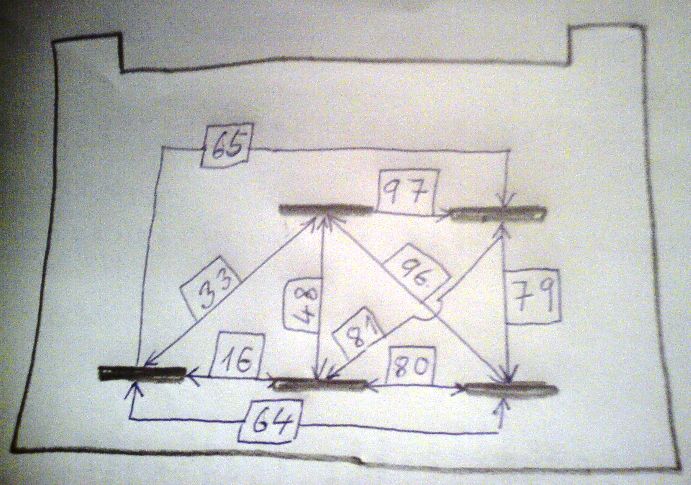

pridal som obrazok ohmy na svorkach

[EKKAR]

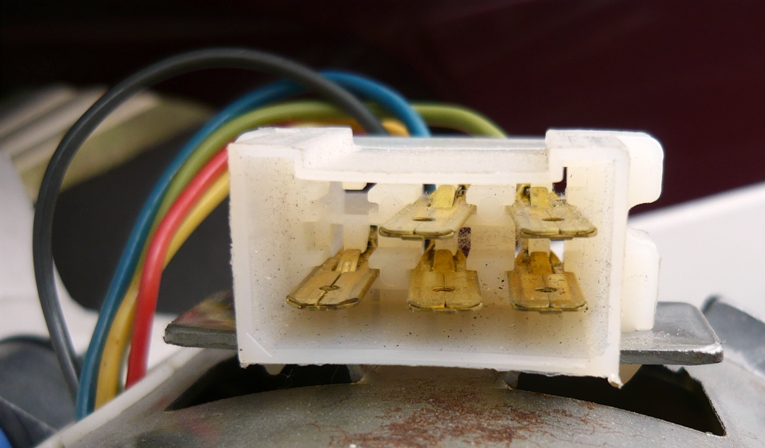

Pro Tebe je důležitý, že ten motor má na pinech 1 a 4 vinutí pro jednu rychlost a na pinech 2 a 5 vinutí pro druhou rychlost. Kondík pro pomocnou fázi se připojuje podle toho, jestli má motor běžet pomalu nebo rychle: pro pomalý chod s reverzem střídavě na piny 1 a 4, přičemž ten druhý je vždycky přímo na fázi, anebo je kondík na pinu 2 a fáze na pinu 5 - to je rychlochod = ždímání. Pin 6 je vždycky společný = nula. Jak se tak koukám na fotku toho konektoru, tipnul bych si, že je to číslované odprava, nahoře kde jsou jen 2 piny je 1 a 2, dolní řada se 3 piny je 4, 5 a 6 ... Pokud to je schéma skutečně k té pračce, tak máš cos potřeboval.

[Návštěvník]

Dik,skusim to zapojiť
