Zdravím,
TV po opravě zdroje, vše se zdá OK, kromě obrazu. Po startu pouze problikne šum a pak se display vypne. Pokud je zapojen jen jeden pás XSUS a YSUS, panel se nevypne a jen promítá šum. Na fotce prostřední část má zapojené adresy, okolí je s odpojenými. Poradí prosím někdo?
Díky
Plasma Hitachi P42A01 - obraz
Moderátor: Moderátoři
Plasma Hitachi P42A01 - obraz
- Přílohy
-
IMG_3633.JPG- (70.85 KiB) Staženo 166 x
Zatím jsi toho moc neudělal, na PROFI sekci je to poněkud málo.
Podívej se jak dopadly ostatní plazmy zde na fóru, taky můžeš mít zkrat v panelu a to je nerentabilní.
Ten pás se šumem se zobrazí pokud je zapojen kterýkoliv jeden pás, nebo pokud je zapojen jen jeden konkrétní pás???
Napětí? Průběhy? Schémata?
Podívej se jak dopadly ostatní plazmy zde na fóru, taky můžeš mít zkrat v panelu a to je nerentabilní.
Ten pás se šumem se zobrazí pokud je zapojen kterýkoliv jeden pás, nebo pokud je zapojen jen jeden konkrétní pás???
Napětí? Průběhy? Schémata?
Zatím jsem opravil zdroj a XSUS a YSUS desky (ty jsem pak získal ještě jednou a dělají totéž). Fórum jsem pročítal myslím vcelku pečlivě (při jeho velikosti nelze nikdy říci celé...), co jsem se odtud dozvěděl nového je to, že pokud by byl problém s XSUS nebo YSUS, tak by na displayi nebylo vidět nic. (Konkrétně jsem se mimo jiné soustředil na kombinaci Tvého nicku a "plazma"
, proto jsem moc rád, že jsi odpověděl).
Pokud by bylo špatné sklo displaye, je jasné, že je to na výhoz. Co se týče rentability, spíš mi jde o to to opravit, než o fakt, zda se to vyplatí. Měřil jsem jak výstupy XSUS i YSUS tak i do adresních boardů a všude se něco objevuje (na SUSech jsou jasné pulzy od -Vs po +Vs, na adresách taky něco). Co se týče napájení, to je OK.
Display je typ FPF42C128135UB-55 od Hitachi (Fujitsu), manuál od hodně podobného je zde: http://vbures.cz/42_PDP_Fujitsu_SPEC.pdf
Nic dalšího od displaye bohužel nemám.
Rád bych se dozvěděl názor někoho fundovaného, zda je pravděpodobný problém v logicboardu/ve skle/někde jinde, případně jak ho odhalit.
Při zapojení pouze jednoho pruhu zůstane šumět buď pouze nejvrchnější nebo nejspodnější pruh displaye, při zapojení nekterého z "neokrajových" to jen problikne a pak se to vypne.
Díky za reakci
, proto jsem moc rád, že jsi odpověděl).
Pokud by bylo špatné sklo displaye, je jasné, že je to na výhoz. Co se týče rentability, spíš mi jde o to to opravit, než o fakt, zda se to vyplatí. Měřil jsem jak výstupy XSUS i YSUS tak i do adresních boardů a všude se něco objevuje (na SUSech jsou jasné pulzy od -Vs po +Vs, na adresách taky něco). Co se týče napájení, to je OK.
Display je typ FPF42C128135UB-55 od Hitachi (Fujitsu), manuál od hodně podobného je zde: http://vbures.cz/42_PDP_Fujitsu_SPEC.pdf
Nic dalšího od displaye bohužel nemám.
Rád bych se dozvěděl názor někoho fundovaného, zda je pravděpodobný problém v logicboardu/ve skle/někde jinde, případně jak ho odhalit.
Při zapojení pouze jednoho pruhu zůstane šumět buď pouze nejvrchnější nebo nejspodnější pruh displaye, při zapojení nekterého z "neokrajových" to jen problikne a pak se to vypne.
Díky za reakci
Stejně jako tvé předchůdce, tě požádám o oscilogramy.
Tohle bych já netvrdil. Samozřejmě existují závady, při kterých je špatný obraz a je to vina YSUS.
Zdá se, že zatím si vedeš docela dobře.
Co přesně bylo špatně na tom zdroji???
Možná některé napětí je o pár voltů vyšší nebo nižší, než jak by ho, pro správnou funkci panelu, donastavili v továrně.
Zatím bych se zaměřil na otázku, v čem se krajní vodorovné pásy liší od těch ostatních. Je na nich snad připojena nějaká kontrolní funkce, nebo je to jenom tím, že mají lepší možnost chlazení.
Kolik konektorů má ten panel na straně YSUS, tedy na kolik pásů lze ten panel rozdělit, něco kolem osmi???
fifik píše:že pokud by byl problém s XSUS nebo YSUS, tak by na displayi nebylo vidět nic.
Tohle bych já netvrdil. Samozřejmě existují závady, při kterých je špatný obraz a je to vina YSUS.
Zdá se, že zatím si vedeš docela dobře.
Co přesně bylo špatně na tom zdroji???
Možná některé napětí je o pár voltů vyšší nebo nižší, než jak by ho, pro správnou funkci panelu, donastavili v továrně.
Zatím bych se zaměřil na otázku, v čem se krajní vodorovné pásy liší od těch ostatních. Je na nich snad připojena nějaká kontrolní funkce, nebo je to jenom tím, že mají lepší možnost chlazení.
Kolik konektorů má ten panel na straně YSUS, tedy na kolik pásů lze ten panel rozdělit, něco kolem osmi???
Aktuálně nemám osciloskop, ale můžu si ho na víkend pořídit a naměřím co bude třeba a oscilogramy dodám. Asi celkem bez problému lze naměřit oscilogram na výstupu XSUSu a na nějakém řádku YSUSu. V jakých dalších bodech mám udělat měření, aby se z toho dalo něco usuzovat?
Ve zdroji byl proražen hlavní výkonový fet (oddělovací R v G byl poškozen a choval se jako C, čímž odrovnával jeden fet za druhým, po výměně R je to OK). Zdroj je řízen nějakými laditelnými děliči přes operáky, výstupní napětí se má dle manuálu naladit až po několika minutách běhu (ustálení), takže jsem těmi trimry nakroutil tolik, aby Va a Vs odpovídalo hodnotám uvedeným na displayi.

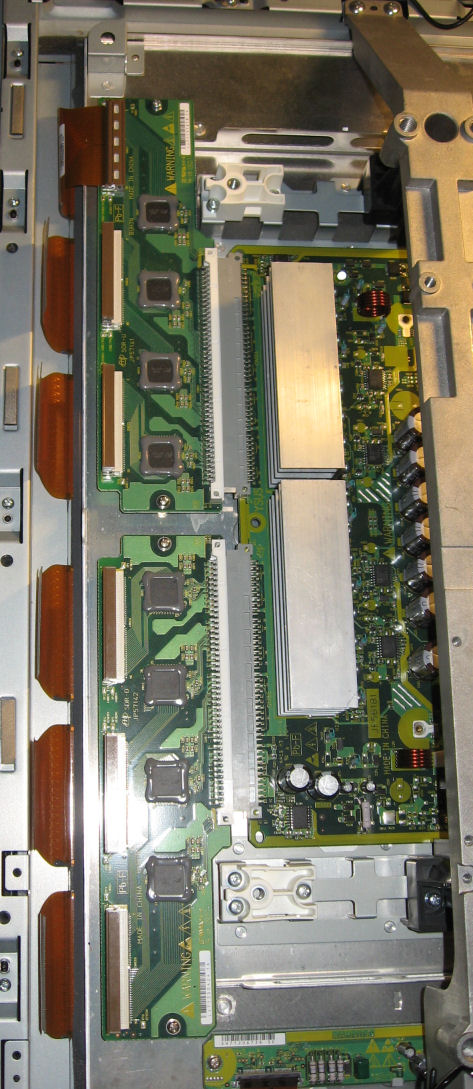

Ano, otázka, proč se krajní pruhy chovají jinak, mi taky vrtá hlavou. Na základě úvahy jsem udělal následující pokus: do krajního konektoru YSUSu jsem zapojil nekrajní pás displaye. Výsledek: šumí. Takže rozdíl není dán sklem ale zapojením, čili asi nějaký kontrolní mechanismus. Na straně XSUSu určitě žádná kontrola (tam jsou všechny pásy paralelně=rovnocenně spojeny). Kompletně je to rozděleno na 6 pásů (XSUS i YSUS), ale pomocí 8mi řadičů (viz foto - strana YSUSu).
Zajímavé ale je, že jakmile se to jednou pokusím spustit s více zapojenými pásy, tak to jen problikne a i když pak už zapojím jen ten krajní, tak už to taky jen problikává a pak je třeba delší dobu počkat, než se to vrátí do původního stavu (jakoby to bylo ovlivněno nějakým nabitím toho panelu, ale to neumím zhodnotit).
Ve zdroji byl proražen hlavní výkonový fet (oddělovací R v G byl poškozen a choval se jako C, čímž odrovnával jeden fet za druhým, po výměně R je to OK). Zdroj je řízen nějakými laditelnými děliči přes operáky, výstupní napětí se má dle manuálu naladit až po několika minutách běhu (ustálení), takže jsem těmi trimry nakroutil tolik, aby Va a Vs odpovídalo hodnotám uvedeným na displayi.
Ano, otázka, proč se krajní pruhy chovají jinak, mi taky vrtá hlavou. Na základě úvahy jsem udělal následující pokus: do krajního konektoru YSUSu jsem zapojil nekrajní pás displaye. Výsledek: šumí. Takže rozdíl není dán sklem ale zapojením, čili asi nějaký kontrolní mechanismus. Na straně XSUSu určitě žádná kontrola (tam jsou všechny pásy paralelně=rovnocenně spojeny). Kompletně je to rozděleno na 6 pásů (XSUS i YSUS), ale pomocí 8mi řadičů (viz foto - strana YSUSu).
Zajímavé ale je, že jakmile se to jednou pokusím spustit s více zapojenými pásy, tak to jen problikne a i když pak už zapojím jen ten krajní, tak už to taky jen problikává a pak je třeba delší dobu počkat, než se to vrátí do původního stavu (jakoby to bylo ovlivněno nějakým nabitím toho panelu, ale to neumím zhodnotit).
