speciální vypínač a ochrana proti vyplavení

[Artaban001]

Sháním vypínač v libovolném provedení - tlačítko, nebo kolíbka - který by se dal na dálku nevratně vypnout přivedením buď 12V, nebo 24V. Podobně jako deon. Nahodit by se měl dát POUZE ručně.
Stačí mi jen název.
Plánuju návrh něčeho na bázi komerčního AQUASTOPu, akorát univerzálně použitelnýho k libovolné pračce, či myčce.

Nástin funkce:
Čidlo vody v provedení "hadry" mezi dvěma kovovými siťkami by seplo přes relé výše zmiňovaný vypínač a přerušil by se přívod do elektroventilu, který by byl přišroubován přímo na vodovodu.
Bezpečnostní hlediska: Elektroventil z důkladně utěsněným přívodem 230V, napájení čidla 12V až 24V bezpečnostním transformátorem. Elektronika i spínač by byl zabudován krabičky pro adaptér.
Jinak hadra proto, protože snadno navlhne a jistěji aktivuje ochranu. Navíc než uschne, nebude se moc ochrana nahodit.

[helios]

Ako najjednoduchšie riešenie ma napadá upravený napäťový chránič...
ďalšia možnosť je použiť štandardný istič na DIN lištu s pridaním napäťovej spúšte: http://www.oez.sk/produkty/v-lsn-napatove-spuste

[BOBOBO]

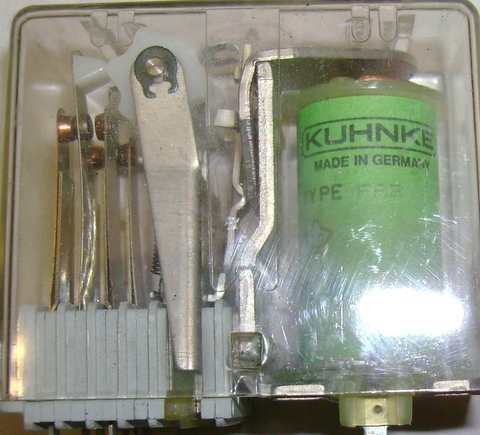

To může použít i proudový chránič , ale co tak dvoustavové relé ? Nebo takovéto znáš ?

[Jindra2]

Jestli chceš mít jistotu, tak dej za sebe dva ventily, jeden se snadno zanese a pak nezavře. Tím je to celé na nic. Nám to takhle vyplavilo kotelnu a celý barák, chytrák projektant stvořil automatické doplňování vody do systému, bohužel jen s jedním ventilem.
Jindra

[BOBOBO]

V takovémto případě nemáš jistotu nikdy , jen tím , že prostor odkanalizuješ tak , aby případný přítok vody byl eliminován dostatečným odtokem . Protože málokdy dosáhneš stavu , aby někdo skutečně kontroloval poctivě oba ventily . Zrovna před 2 hodinama přetekla vana s impregnačním asfaltem cca 200°C a 2-3 kubíky a nikdo za to nemůže . Že prej asi elektrikáři , něco opravovali při svačině . Hlavní mistr se ohání větou :"Ženský říkaly ." Doma , v panelu , také nespoléhám na hadice a přívod k pračce poctivě zavřu na přívodu .

[piitr]

Nebo to napájení ventilu vytáhnout z pračky za vypínačem - aby se otevřel, jenom když se zapne pračka. Tím by pořád cvičil a snad by se nazanesl.

[Duvsan]

BTW, čo to je za ventil, keď sa len tak zasekne. Viete, čo by sa mohlo stať, keby sa zasekol v plynovom kotli. A netvrďte mi, že tam elektroventily nie sú.

[Petr-II]

Jen se zeptam mimo pozadovane reseni. Nahly pokles tlaku by nesel sledovat a nasledne zavrit privod vody? Me jde spis o central stop celeho baraku v pripade poruchy.

[helios]

BTW, čo to je za ventil, keď sa len tak zasekne. Viete, čo by sa mohlo stať, keby sa zasekol v plynovom kotli. A netvrďte mi, že tam elektroventily nie sú.

Budeš sa čudovať, ale aj s tým som sa stretol. Kotol kúril aj vo vypnutom stave, lebo v jednom solenoide odpadla zo závitu klapka, uzatvárajúca plyn menšieho výkonu. Po znovuzaskrutkovaní a poistení závitu kirnerom to fungovalo ďalších 15 rokov, kým kotol nevyhodili. Takže aj plynárenskí koncesovaní výrobcovia urobia občas šmejd...

[Artaban001]

Koukám, že můj nápad zbudil docela zájem. Připomínkám se nebráním.
Bistabilní relé použít nechci z toho důvodu,že vypnutím toho vypínače dojde k totálnímu vypnutí celého systému. Takže bych neměl možnost to relé zpětně nahodit a za druhý u vypínače je na první pohled jasný, že je vypnut.
Tento obvod by řešil situaci, kdy se zapne pračka a jde se pryč - nákup, doktor a podobně. Samozřejmě zastavování vody kohoutem by řešilo odstavení v době nepoužívání..

Helios - To by bylo přijatelný řešení (ta napěťová spoušť). Díky..

[helios]

Tiež si myslím, že to je najschodnejšie a ani prípadný revizák by nemal mať námietky.

[BOBOBO]

Jen pro zajímavost , na velkých plynových hořácích vskutku dva seriové ventily jsou !

[Jindra2]

Jen pro zajímavost , na velkých plynových hořácích vskutku dva seriové ventily jsou !

Na všech současných plynových kotlích jsou vždy dva plynové ventily. Přitom se jeden používá na modulaci plamene, tedy řízení výkonu. Používá se k tomu PWM regulace cívky ventilu.
Jindra

[Artaban001]

Ale tak když už se tu rozjela debata o plynových ventilech:
1. Plynový ventil je v provozu neustále. Taková DESTILA se spoléhala pouze na jeden solenoid jako provozní ventil a pak jako druhá ochrana byl kovový termočlánek, který živil magnet v tom čemsi, kde se při zapalování držela stisknutá ta tyčka. Pokud voda v kotlu dosáhla nepřípustných hodnot rozpojil pojišťovací termostat obvod termočlánku a magnet přestal být magnetem a uzavřel přívod plynu.

2. Nedokážu si představit, jak by se dal klasický magnetický ventil "pootevírat". Modulátor (jak tomu říkají u naší BAXIny), má nejspíš úplně jinou konstrukci, než klasický ventil zavři-otevři.
---------------------------------------------------------------------------------------

můj systém ochrany je pouze na dobu provozu, není problém odšroubovat hadici od pračky, hodit ji do kýblu a několikerým zapnutím a vypnutím ventil procvičit a tím i otestovat třeba jednou měsíčně.
Navíc :
Prodávají se hadice s AQUASTOPem, který v případě prasknutí uzavřou vodu, ale ty neřeší závadu přímo v pračce (Odpadlá hadice, špatně zašroubovaný filtr, porucha některýho potrubního spoje uvnitř)..

Když máte byt v baráku s dřevěnýma podlahama (podklop a záklop, mezi tím nosný trámy), težko připadne "zakanalizování koupely", navíc někteří maji pračku v kuchyni. Neříkám, že to nejde, ale to je na debatu na trochu jiných fórech.. (kde sbalit bankéřovic dceru a tak..)

[helios]

Ešte ma napadlo také nezvyčajné zapojenie (profíci budú možno prskať):
Zneužiť na vypínanie Fíčko (prúdový chránič), a to tak že prívod k práčke povedieš cez neho, sledovacia elektronika bude mať na konci relé, ktorým skratuješ vstup a výstup N vodiča na Fíčku. Tým sa systém rozváži a Fíčko vybaví. Zároveň tým nijako nezhoršíš jeho stávajúcu funkciu.
