LED stopky

Zpráva

mattock808 · #1 Příspěvek od **mattock808** » 15 kvě 2011, 09:59

potreboval by som poradit , ako zostrojit jednoduche stopky
obvod by mal byt na 12V a po pripojeni napajania aby sa kazdych 5 sekund rozsvietila dalsia ledka.
cize prejde 5 sekund zasvieti prva led, po 10 sekundach svietia uz dve, po 15 sekundach svietia 3 atd.

teda staci mi to do 30 sekund, ciže spolu 6 led
dakujem

procesor · #2 Příspěvek od **procesor** » 15 kvě 2011, 10:31

Asi na presnosti moc nezáleží, aj tak jedna 8pin PIC-ka to porieši najjednoduchšie.
Klasika s 555 generátorom a MC4017 asi potrebuje aj budice pre LED npr. ULN200x
Podobné, iba na 230 sa riešilo aj tu.
http://www.ebastlirna.cz/modules.php?na ... sc&start=0
To však chodí dokola.
Po tých 30s sa to musí stopnúť samo. Takže ešte nejaký fígeľ treba použiť, alebo ďalší obvod (RS flop)

mattock808 · #3 Příspěvek od **mattock808** » 15 kvě 2011, 11:48

na presnosti mi prilis nezalezi, a po 30 sekundach to moze pokracovat dalej len uz tam neosadim ledky

procesor · #4 Příspěvek od **procesor** » 15 kvě 2011, 12:24

Stopky s 555 majú jednu necnosť. Prvý impulz (čas) je dlhší ako tie nasledujúce o 10-20%. Ak by tento generátor bežal volne a iba po štarte by sa hodiny pripojili na čítač, prvý interval by by navyše mal premenlivú hodnotu 5s...až 10s. Toto by sa dalo odstrániť vyššou frekvenciou generátora s preddeličkou napr. 1:100.

(ten PIC sa mi vidí najjednoduchší, navyše sa s tými LEDmi dá signalizovať aj viac ako len čas)

mattock808 · #5 Příspěvek od **mattock808** » 16 kvě 2011, 20:02

8 pinova PIC-ka

možeš dat nejaky obrazok o čo sa jedná ?

pripadne schemu zapojenia

procesor · #6 Příspěvek od **procesor** » 16 kvě 2011, 21:53

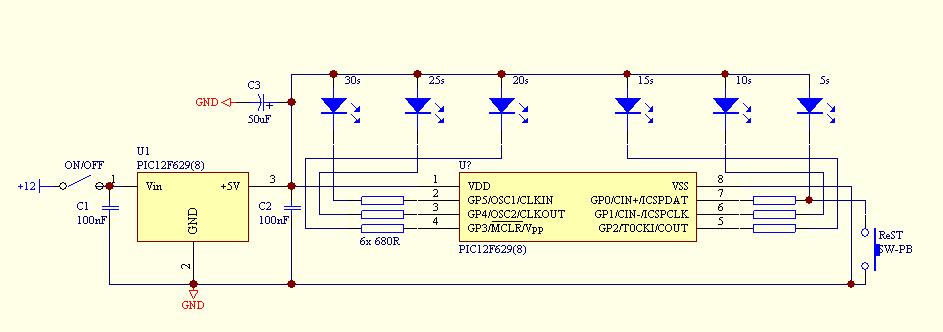

To tlačidlo ReST tam nemusí byť.

mattock808 · #7 Příspěvek od **mattock808** » 17 kvě 2011, 08:02

dakujem velmi pekne, ten stabilizator na 5V pooužijem 7805-ku

vdaka

Banda · #8 Příspěvek od **Banda** » 17 kvě 2011, 10:30

S 8-pin PIC to nepůjde, GP3 je pouze vstup.
Doporučuji 16F630/676, kde bude místo i na tlačítka START a třeba i STOP.

procesor · #9 Příspěvek od **procesor** » 17 kvě 2011, 21:57

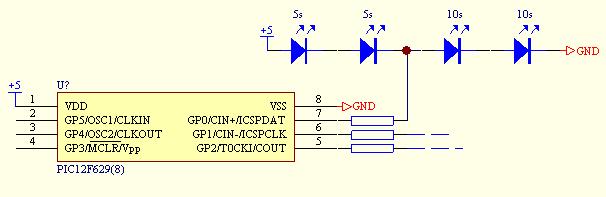

S GP3 som si neuvedomil. Ale takto by to išlo aj s 8-PIN PICkom.

mattock808 · #10 Příspěvek od **mattock808** » 19 kvě 2011, 15:35

ako to je riesene v poslednom prispevku po 5 sekundach svietia 2ledky a potom po 10 sekundach sa k nim pridaju dalsie dve?
ako sa potom vyriesi 15s a 20s atd ?

mohol by mi niekto zostrojit schemu ci uz s 8 pi PIC alebo aj 16 PINovym PIC?
slacitka start a stop nepotrebujem, budem to zapinat a vypínat napájaním.
vdaka

jnd · #11 Příspěvek od **jnd** » 19 kvě 2011, 16:57

procesor píše:S GP3 som si neuvedomil. Ale takto by to išlo aj s 8-PIN PICkom.

To by asi nešlo, ale jinak se dá napojit 6 LED (nebo kombinace LED a tlačítek do max. počtu 6 ks) na tři GPIO, takže stačí i ten nejmenší PIC10F za cenu komplikovanějšího sw. Pro jeden kus asi zbytečný, takže jakýkoliv procesor s 6 výstupy je vhodný, viz první schema.

procesor · #12 Příspěvek od **procesor** » 19 kvě 2011, 22:31

No ide. Dve diódy s Uf=1,7V možno nahradiť jednou s Uf=4V.
Samozrejme, že to chce multiplex 1:2 s ktokom cca 10-20ms.
Každý pin GPx nastavuje stav Hi/Lo/Z podľa potreby rozsvietiť žiadnu, niektorú, alebo obe diódy.
Takže až 10 lediek sa dá pripojiť a zostane aj miesto na tlačidlo Start/Stop na GP3.
Schéma je jednoduchá, otázka je kto napíše firmware.

Banda · #13 Příspěvek od **Banda** » 22 kvě 2011, 17:56

Ten koho si mattock808 vybere

Ale jinak musím pochválit procesora a jnd, pěkné schémata jste zveřejnili :prst:
