Tesla 4343A, Color 343, problém s vertikálom

Zpráva

martin_svk · #1 Příspěvek od **martin_svk** » 24 čer 2011, 20:50

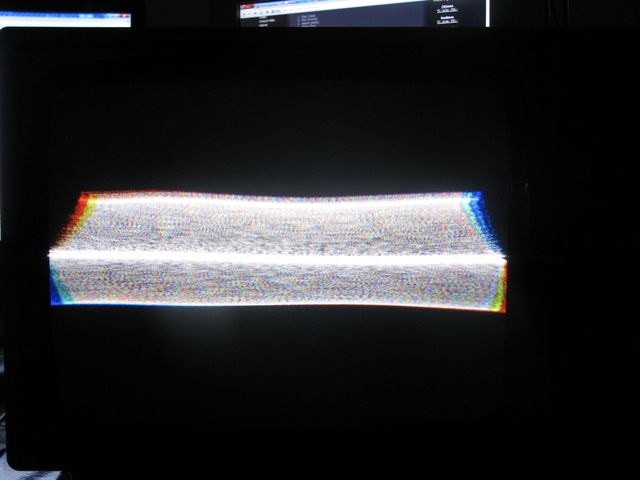

Zdravím, dostal sa mi do rúk tento televízor, s deformovaným obrazom (na fotke nižšie). Napätia na zdrojoch sú, B - 12 V; C - 12,8 V; D - 18 V; E - 171,0 V; F - 22,5 V (merané s pripojeným AV zdrojom). Napätia D až F majú dosť veľkú odchýlku, takisto aj oscilogramy niektorých priebehov sa líšia od dokumentácie.
Modul V s tohto televízora som testoval v inom prijímači a je OK. Niektoré elyty na základovke boli nafúknuté, samozrejme som ich vymenil.

biker77 · #2 Příspěvek od **biker77** » 25 čer 2011, 07:12

Podle toho jak je obraz deformovaný na šířku a špatných konvergencích po stranách bych to viděl na vadné horizotální vychylovačky. Ale zase na druhou stranu u těchto typů TV jsem je nikdy neměnil.

#3 Příspěvek od **Hill** » 26 čer 2011, 10:16

Konvergence po stranách se rozlezou i v případě, že vysoké napětí není dost vysoké nebo v průběhu snímku kolísá...

martin_svk · #4 Příspěvek od **martin_svk** » 27 čer 2011, 02:38

Hill píše:Konvergence po stranách se rozlezou i v případě, že vysoké napětí není dost vysoké nebo v průběhu snímku kolísá...

VN sondu bohužiaľ nemám, ale zato mám náhradný násobič, s iným násobičom to robilo to isté. Takisto som skúšal aj modul S z funkčného prijímača, bez výsledku. Vie mi niekto poradiť kde hľadať chybu?
