Orava Color 462 stereo, vodorovná biela čiara

Zpráva

bak · #1 Příspěvek od **bak** » 21 črc 2011, 13:48

V televízore puklo, objavila sa v strede obrazovky vodorovná biela čiara.
Pri kontrole som našiel odpojený (obhorený kontakt) kondenzátor C410 (390nF). Po pricínovaní je vyjasená obrazovka s bielymi šikmími čiarami. Obraz žiadny. Po pripojení signálu (video prehrávač) na SCART je počuť zvuk, ale obraz žiadny, len biela obrazovka. Napájacie napätia sú v poriadku. Prosím poraďte.

p32 · #2 Příspěvek od **p32** » 21 črc 2011, 14:28

Tak asi standardně, vodorovná čára - nejde vertikál.
Kondík to možný zapřičinil a nic hrozného to asi nebude, když napětí jsou v pořádku, obraz jede taky, jen je maličko menší na výšku. Tak ho prostě roztáhni.
Namám k tomu TV schéma, tak ti konkrétně neporadím, ale chce to najít IO pro vertikál, mrknout na něj a na součástky kolem něho vizuálně a pak podle schématu.
Podrobněji ti poradí jistě ti, co to znají a mají schéma. :wink:

Duvsan · #3 Příspěvek od **Duvsan** » 21 črc 2011, 15:48

Prečítaj si ešte raz doraz. Vertikál je už opravený (možno), teraz má prejasený obraz. Takže UG2 alebo budenie katód. Možno napájanie RGB konca. To si meral? Tak cca 200V (tuším 190V).

p32 · #4 Příspěvek od **p32** » 21 črc 2011, 16:30

Sakra, já si zafixoval jaksi jen ten začátek :lol:

#5 Příspěvek od **kokun** » 21 črc 2011, 20:33

bak píše:V televízore puklo, objavila sa v strede obrazovky vodorovná biela čiara.
Pri kontrole som našiel odpojený (obhorený kontakt) kondenzátor C410 (390nF). Po pricínovaní je vyjasená obrazovka s bielymi šikmími čiarami. Obraz žiadny. Po pripojení signálu (video prehrávač) na SCART je počuť zvuk, ale obraz žiadny, len biela obrazovka. Napájacie napätia sú v poriadku. Prosím poraďte.

Někdo nás tu zkouší?
:guns:

"vodorovná biela čiara" by svědčila skutečně o závadě vertikálu.
Už ale nepíšeš, jestli jen "blikla" (a pak jen tmavá obrazovka), anebo svítí trvale :cry:

"kondenzátor C410 (390nF)" je kond. tzv. S-korekce (v obvodu ŘKS) a je v serii s Hor. V.C. - tj. při přerušení musí zákonitě vzniknout svislá linka (nikoliv vodorovná) a zapájením "studenta" se rozhodně neopravil vertikál :twisted:

"vyjasená obrazovka s bielymi šikmími čiarami" - řešení tohoto problému už tu bylo nastíněno :wink:

Duvsan · #6 Příspěvek od **Duvsan** » 21 črc 2011, 21:29

A ja som nahopol, lebo som si nepozrel schému. :oops:

bak · #7 Příspěvek od **bak** » 22 črc 2011, 11:58

Naozaj vás neskúšam. Nemám na to. Tá čiara bola skutočne vodorovná a ten kond. má skutočne hodnotu 390nF a na doske označenie C410. Pomeral som napätia na obrazovke: Ug1 0,48V, UKg 13,98V, Ug2 197V, UKr 11,54V, UKb 12,75V. Ale teraz som už zrejme skončil. Potreboval bi som aspoň trochu "nakopnúť". Nájde sa niekto?

Galileo · #8 Příspěvek od **Galileo** » 22 črc 2011, 13:32

Na Ug1 by mělo být záporné napětí a na katodách o něco víc,než to co tam máš takhle je ta obrazovka otevřená jak vrata.
Odpoj žhavení ať se kladným napětím na Ug1 neničí obrazovka a pak bádej dál.

jogo · #9 Příspěvek od **jogo** » 23 črc 2011, 00:21

Meraj tých 190V, ak tam sú, tak závada na doske obrazovky?

edyss1 · #10 Příspěvek od **edyss1** » 16 čer 2012, 16:34

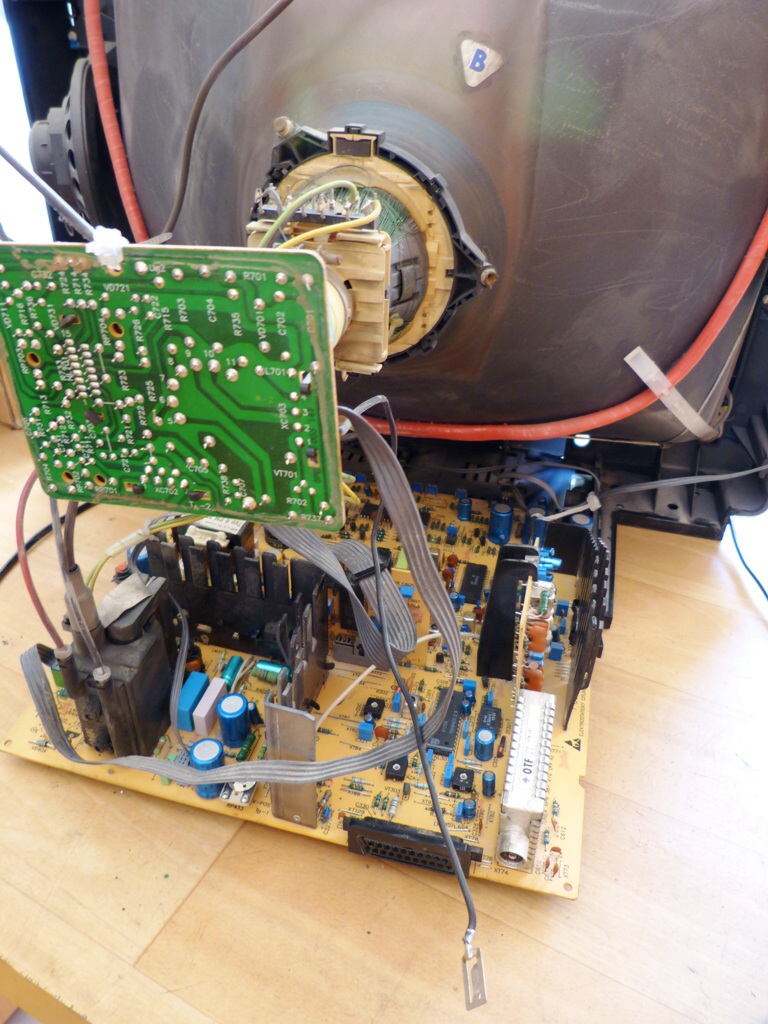

Dobrý den, nechci zakládat nové téma a tak se zeptám tady. Dnes mi přestala jít v kuchyni tato televize color 462. Při sundání zadního krytu mi někde z televize vypadl kousek ulomeného plastu (nezjistil jsem odkud) a zůstal mi viset tento drát viz obrázek. Dle schématu je to kostra, ale kam má být připojen nevím. Poprosil bych o radu, kam to mám připojit. Jinak to byl studeňák na vypínači a televize již funguje, ale bez toho připojeného drátu ji používat nemůžu. Děkuji za případnou radu.

#11 Příspěvek od **kokun** » 16 čer 2012, 16:58

edyss1 píše:... a zůstal mi viset tento drát viz obrázek. Dle schématu je to kostra, ale kam má být připojen nevím. Poprosil bych o radu, kam to mám připojit. Jinak to byl studeňák na vypínači a televize již funguje, ale bez toho připojeného drátu ji používat nemůžu.

A neodpojil sis ho ty sám, když jsi potřeboval vysunout šasi, kvůli opravě studenta na vypínači?

Pokud ne, tak ho zřejmě odpojil nějaký tvůj "předchůdce", při dřívější opravě (a už ho nedal nazpět) :cry:

Jinak patří "zaháknout" na ploché lanko obepínající akvadak obrazovky (někam vpravo dole - viz tvé foto). Propojuje GND desky obrazovky s tím akvadakem :roll:

EDIT:
Na ten kousek plastu kašli - na f-ci to určitě nebude mít vliv.
Nevidím nikde (na foto), že by něco chybělo - může to být nejspíš část "držáku" TXT modulu (zároveň přidržuje plochý vodič vedoucí k desce obrazovky). Není to nic divného, že se po téměř 20-ti letech někde něco ulomí - umělé hmoty stárnou a křehnou :cry:

Ještě tě musím pochválit, za perfektní vyčištění šáska.
A naopak zprdnout za to, že nedovedeš poreferovat, jak dopadne oprava - tady :evil:

edyss1 · #12 Příspěvek od **edyss1** » 16 čer 2012, 21:15

Televize za celých 18 let co ji mám, byla opravovaná teď podruhé. Poprvé tam byl také studeňák na nějakém odporu a to opravoval známý na návštěvě. Možná, že ten drát se tam zapomněl připojit. Já když něco rozdělávám, tak si to raději popisuji fixou nebo si to kreslím na papír, jinak bych určitě na něco zapomněl. Jinak televize již funguje, teda obě (už jsem to napravil, sice pozdě...). Takže díky za tvé perfektní a rychlé rady!

Jurik-EB · #13 Příspěvek od **Jurik-EB** » 16 čer 2012, 21:37

Ten visící drát je patrně uzemění kónusu obrazovky a zahákne se pod ten vodič co je napnut přez konus obrazovky.
