Honza_dy · #1 Příspěvek od **Honza_dy** » 24 kvě 2011, 13:05

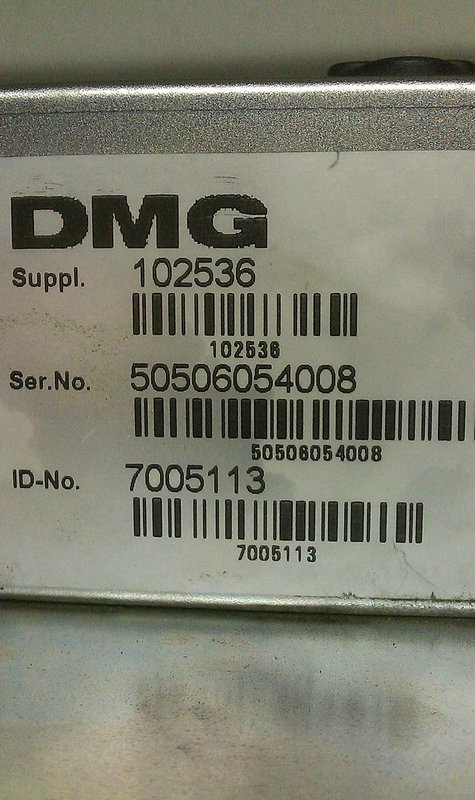

Nazdar, po likvidaci strojů mi tu zbyl vymontovaný 12,1 TFT monitor z CNC soustruhu. Podle popisů u konektorů by měl zvládat připojení EGA i VGA ovšem všechny konektory jsou dvouřádkové CANONy 15pin.

1) Nemá někdo popis konektorů?
2) Šel by monitor připojit na klasický VGA výstup nebo je to zase nějaká specialitka?

ZdenekHQ · #2 Příspěvek od **ZdenekHQ** » 24 kvě 2011, 13:13

Spíš se najde někdo, kdo to s Tebou rád vymění za klasickej LCD a pak konektory nemusíš řešit.

Ivan_Ryger · #3 Příspěvek od **Ivan_Ryger** » 24 kvě 2011, 14:06

tusim existuje stranka hwbook, kde najdete zapojenie starych CGA EGA aj VGA konektorov. Treba trocha pogooglit, urcite to najdete.

kybl · #4 Příspěvek od **kybl** » 24 kvě 2011, 14:50

Pokud máš zájem,monitor je funkční,nabídnu Ti za něj 17palec LCD.Je to značka LG.

Honza_dy · #5 Příspěvek od **Honza_dy** » 25 kvě 2011, 06:05

hwbook nebo pinout.ru znám, tam jsem hledal jako první. Bohužel nikde nic. kybl: O cenách těchto dílů něco málo vím, takže vyměnit ho za jetou obyčejnou 17ctku by byl obchod století :lol:

Ale i tak dík za nabídku.

breta1 · #6 Příspěvek od **breta1** » 25 kvě 2011, 08:35

Pokud to umí VGA, zkusil bych měřit přímo konektor. RGB zjistíš snadno, proti kostře naměříš 75 Ohm.
Na RGB bych z PC v rozlišení 640x480 přivedl RGB a H a V bych strkal do různých pinů toho konektoru tak dlouho, až se mi obraz chytne jak vodorovně, tak svisle.
Druhá metoda je otevřít kryt a podívat se na konektor a z drátu usoudit, který je asi H, V.

Honza_dy · #7 Příspěvek od **Honza_dy** » 25 kvě 2011, 09:20

Konektor je značený VGA / PP90. Nejsem si jistý jestli v něm není ještě nějaký jiný signál.
Monitor jsem otevřený měl, ale konektory jsou na pomocné desce a odtud vedou jen ploché vodiče na mainboard. Bez kompletní demontáže se nic nedozvím a do té se mi moc nechce. Zkusím ten pokus omyl.

Andrea · #8 Příspěvek od **Andrea** » 25 kvě 2011, 09:52

Dvojřadý 15pin VGA byl u Maců.
http://pinouts.ru/VideoCables/vga2macin ... nout.shtml
http://pinouts.ru/VideoCables/MacVideoT ... nout.shtml

Honza_dy · #9 Příspěvek od **Honza_dy** » 25 kvě 2011, 09:58

Zajímavé, porovnám to s měřením na konektoru. Díky

bu2520 · #10 Příspěvek od **bu2520** » 25 kvě 2011, 10:30

tyhle monitory z automatů mají svá rozlišení které nejsou kompatibilní s PC standardy. Proto jsou taky tak drahé

kybl · #11 Příspěvek od **kybl** » 25 kvě 2011, 14:49

Honza_dy píše:hwbook nebo pinout.ru znám, tam jsem hledal jako první. Bohužel nikde nic. kybl: O cenách těchto dílů něco málo vím, takže vyměnit ho za jetou obyčejnou 17ctku by byl obchod století Ale i tak dík za nabídku.

Nikdo nepsal o tom,jestli je jetá nebo ne.Pokud se nepletu,Ty jsi psal,že jsi ho vymontoval z nějaké mašiny.Pouze sem Tě chtěl zbavit starostí,protože o to něco taky málo vím a znám co to je překopávat monitor tohoto typu.

Honza_dy · #12 Příspěvek od **Honza_dy** » 25 kvě 2011, 16:03

Pro mě je to víceméně vědeckovýzkumná činnost pro volný čas. Pokud se nezadaří, nic se neděje.

kybl · #13 Příspěvek od **kybl** » 25 kvě 2011, 16:54

OK.V pohodě.

lukas159 · #14 Příspěvek od **lukas159** » 24 črc 2011, 11:10

zdravim , ak by sme maly zaujem o predaj tohto monitora tak by som mal zaujem
