Obvod 8A2512NE v topinkovači

Zpráva

Brozicek · #1 Příspěvek od **Brozicek** » 06 srp 2011, 09:05

Chtěl bych více informací o obvodu 8A2512NE, který je použit jako časovač v topinkovači. Nedaří se mi "vygooglit" datasheet tohoto obvodu.
Našel jsem jen stručný popis že obsahuje nějaký čítač. Podle vnějšího zapojení se zdá, že je v něm oscilátor jehož kmitočet se řídí vnějším RC obvodem s potenciometrem 200 k a kondenzátorem 10 k spojeným s jedním vývodem. Výstup jako druhý vývod jde přímo do báze tranzistoru spínajícího magnet topinkovače. Zbývající dva piny jsou napájení. V čítači se asi načítají impulzy oscilátoru do předem nastaveného počtu a pak napětí pro spínací tranzistor zmizí a tím se topínkovač vypne.
Má někdo datasheet tohoto obvodu. Brouk má 4 nožičky v řadě.
Dík

Brozicek · #2 Příspěvek od **Brozicek** » 06 srp 2011, 11:29

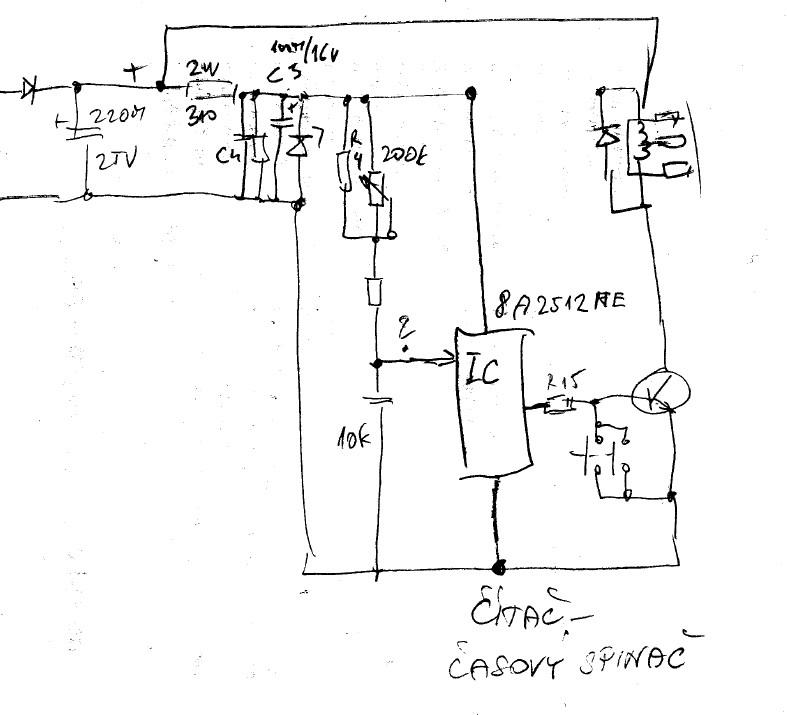

Zde je náčrt schéma elektroniky topinkovače (ještě několik součástek schází). Napájené je to z děliče (odbočky) na odporovém drátku ohřevu.

#3 Příspěvek od **rnbw** » 06 srp 2011, 11:37

http://www.pti-ic.com/new/manage/doc_da ... 0brief.pdf

Brozicek · #4 Příspěvek od **Brozicek** » 06 srp 2011, 12:20

Dík.
Škoda že v datasheetu není informace jaký nejdelší čas lze tím obvodem nastavit, tj. limity odporu a kondenzátoru pro oscilátor. Na druhé straně je tam uvedeno, že pokud se oscilátor nerozkmitá (např nevhodnou volbou C a R, tak výstup nesepne. Jinak je ten obvod užitečný pro různé jiné aplikace, kde je třeba nastavit snadno dobu chodu nebo doběhu.
Ve sběrných dvorech lze často nalézt vyhozené topinkovače. Většinou je spálená spirálka nebo je ta "plechařina" jinak poničená, takže lze z nich vyndat celou destičku s elektronikou pro budoucí vhodné využití.
