posun střídavého signálu

Zpráva

pexeso555 · #1 Příspěvek od **pexeso555** » 10 srp 2011, 12:02

Zdravím, chtěl bych poradit s takovou jednoduchou věcí, s kterou si už opravdu nevím rady.

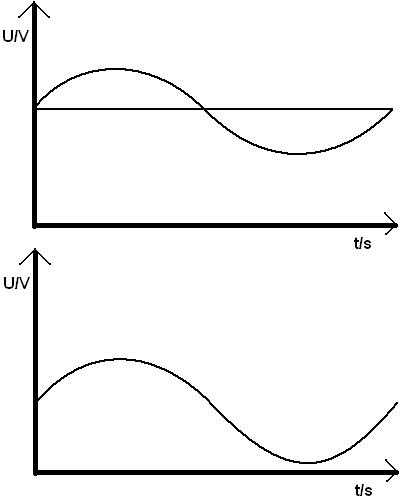

Takže mám klasický střídavý signál (horní část obrázku), třeba audio výstup z předzesilovače a chci z něho nějákým způsobem dostat signál jak je znázorněn v dolní části obrázku, tzn, když hodnota napětí střídavého signál bude 0V, výstupní hodnota by byla třeba 3 V, když hodnota napětí střídavého signálu se bude nacházet v amlitudě třeba -5 V, výstupní signál bude mít hodnotu 0V. Tzn, posunout střídavý signál pouze do kladných hodnot. Předem díky za odpovědi

Andrea · #2 Příspěvek od **Andrea** » 10 srp 2011, 12:29

Na to stačí dělič ze dvou odporů, tím nastavíš to napětí pro nulovou hodnotu signálu, a kondík, přes který na střed děliče přivedeš ten signál. Konkrétní hodnoty součástek záleží na charakteru zdroje signálu a obvodu, který to dál bude zpracovávat.

#3 Příspěvek od **Bernard** » 10 srp 2011, 14:26

Jednoduché to je, pokud amplituda střídavého signálu není větší než ten posun o stejnosměrnou hodnotu. V tom tvém příkladě se z vrcholové hodnoty -5V nestane 0V, ale -2V, což je v rozporu s tím přáním, aby hodnoty byly pouze kladné. Ale možná jsi se jenom splet.

Andrea · #4 Příspěvek od **Andrea** » 10 srp 2011, 14:46

Záleží na výstupní impedanci zdroje signálu, případně se dá zvětšit třetím odporem. Ale dokud se tazatel nevyjádří konkrétněji, o jaký signál jde a co se s ním bude dál dít, tak je asi zbytečné vymýšlet něco konkrétního, muselo by to být nějaké univerzální monstrum.

hosab · #5 Příspěvek od **hosab** » 10 srp 2011, 19:35

Pokut jsem porozuměl zadání,tak střídavou složku tj.zdroj signálu oddělím kondensátorem a přivedu na stejnosměrné napětí +3V.Nato abych při záporné amplitudě měl hodnotu 0 musí být hodnota střídavé složky 6Všš.Nelze zde uvažovat efektivní hodnoty nebo uváděných -5V!Je to opak oddělení st. signálu od ss složky.

#6 Příspěvek od **Bernard** » 10 srp 2011, 20:17

Já jsem podlehl stejné iluzi. Ale jak podotkla Andrea, dokud nevíme, mezi jakými impedancemi se ten "posouvač úrovně" nachází, je každé řešení nejisté. Třeba se ještě něco k tomu dozvíme, a potom se teprve pekelně soustředíme. :wink:

#7 Příspěvek od **masar** » 10 srp 2011, 20:32

Myslím, že se to tu už také řešilo. :wink:

Duvsan · #8 Příspěvek od **Duvsan** » 11 srp 2011, 10:19

Napadá ma, či ide o konštantnú amplitúdu, alebo o nejakú moduláciu, kde chce prenášať čosi ako u videa js. zložku. Tam to rieši upínač.

FERYACT · #9 Příspěvek od **FERYACT** » 30 srp 2011, 09:54

Pomocí odporů získat stejnosměrné posunutí to je jasné.
Z bodu posunutí zapojit sekundární vinutí trafa do serie ze spotřebičem.
Primár trafa na generátor signálu.Řešení je podsatně dražší
ale má své výhody v galvanickém oddělení.
