Dobrý deň, stal som sa šťastným majiteľom tohto sovietského osciloskopu.
Prístroj bol takmer celých 24 rokov skladovaný v stálom prostredí a nebol temer vôbec používaný, teda fungoval na prvé zapnutie a musím povedať že som spokojný s presnosťou a na nenáročné NF nasadenie je ideálny (okrem hmotnosti a rozmerov)
Jediný problém je však jeden nefunkčný kanál, lokalizoval som chybu na jeden zo 4 výmenných modulov.
Chyba sa prejavuje tým že sa nedá priebeh vertikálne posúvať žiadným z 3 krútitok a nereaguje na privedený signál. Horizontálny posun funguje a ten platí pre dvojicu kanálov (spoločná časová základňa).

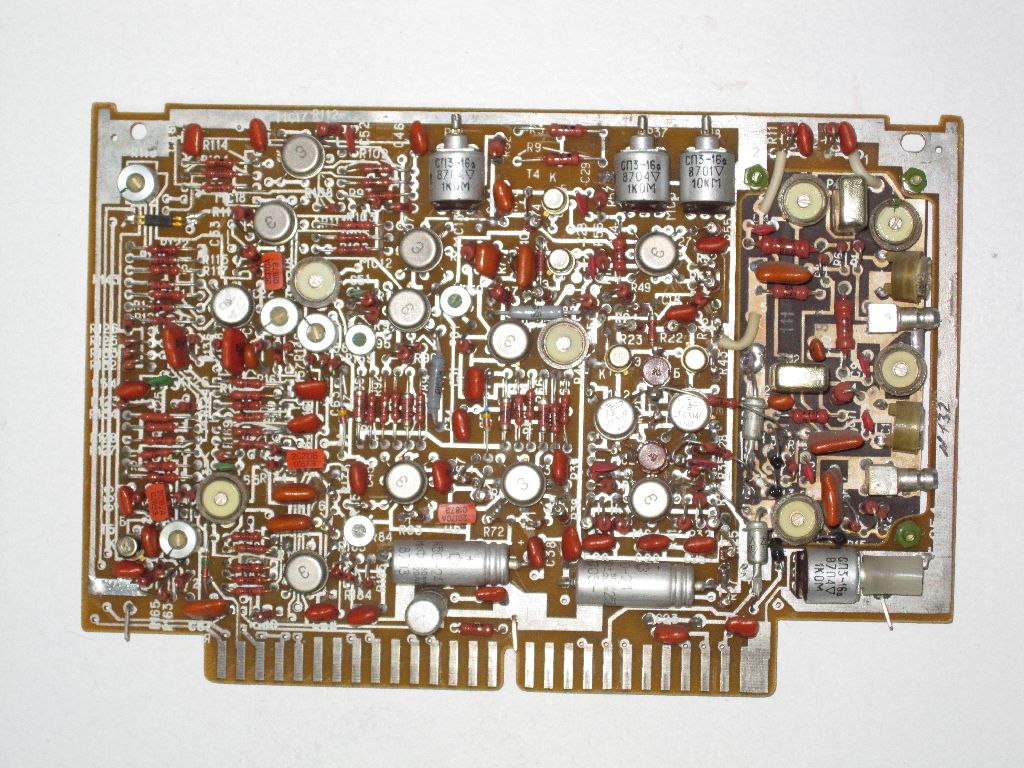

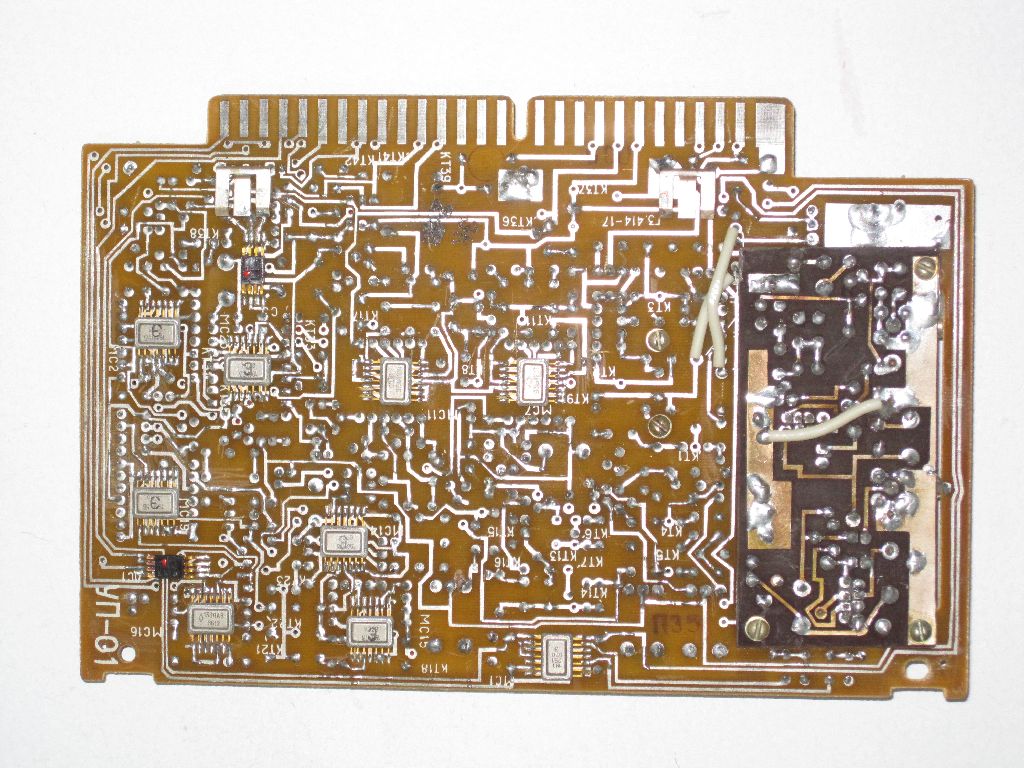

Mali by ste nejaký tip kde začať hladať chybu na module ? Pripájam celý album, aj fotku dosky.
Informatívne by som sa ešte spýtal na ruské elektrolyty - ako sú na tom tie použité v prístroji ? Stáli za niečo, alebo mám postupne zháňať náhrady ?
Vďaka za akúkoľvek indíciu alebo nakopnutie.

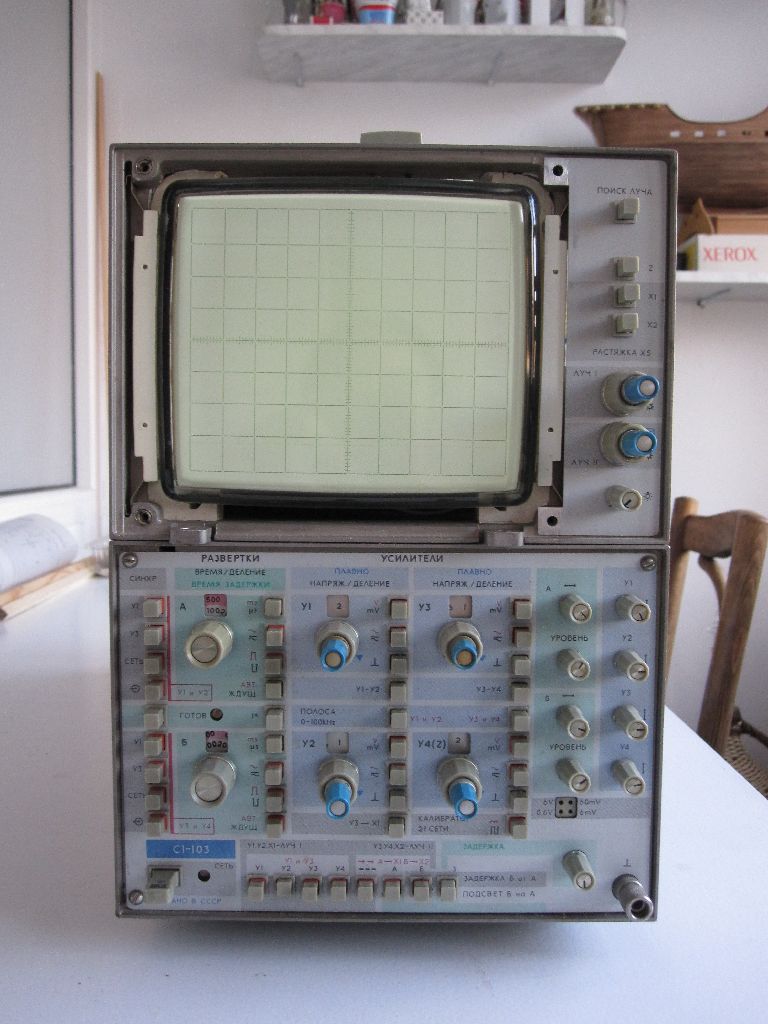

Celý stroj:
http://s358.photobucket.com/albums/oo30 ... illoscope/
test presnosti:
http://svetelektro.com/modules.php?name ... 824#248824
+ manuál:
http://www.uloz.to/7547529/s1-103-manual-pdf
schéma:
http://www.uloz.to/7547530/s1-103-schema-pdf
Ruský osciloskop S1-103 (nejde jeden zo 4 kanálov)
Moderátor: Moderátoři
Ruský osciloskop S1-103 (nejde jeden zo 4 kanálov)
- Přílohy
-
IMG_1649.JPG- (198.06 KiB) Staženo 210 x
-
- IMG_1650.JPG
- (200.27 KiB) Staženo 223 x
-
- IMG_1625.JPG
- (113.57 KiB) Staženo 197 x
Nejenom ruské elyty jsou problémové , ale na vstupu je pohledem radiální jeden . Nejdříve bych prohodil desky mezi sebou . Po zjištění že je konektor v pořádku bych vadnou desku dal na místo , kde by šla alespoň trochu měřit . No a postupuješ odzadu . Polohu stopy paprsku musíš ovlivnit i bez vstupních obvodů a signálů .
Tak jak se daří s opravou, pokročil jsi nějak ?
Zrovna jsem se taky stal vlastníkem tohoto osciloskopu (r.v. 89)a začínám na něm hledat mouchy, zatím jsem našel pár nefunkčních přepínačů a nějaké drobnosti. Jinak funguje krásně, teda po důkladném vyčištění, a kreslí taky pěkně. Jenom jsem zatím nesehnal sondy, těch 1Mohm a 60pF co má na vstupech se mě moc nekamarádí s Tesláckýma sondama
. Tak uvítám každou radu od někoho kdo má větší zkušenosti s tímto oscíkem.
Nějaký fotky taky budou, jen se k tomu musím dokopat.
Zrovna jsem se taky stal vlastníkem tohoto osciloskopu (r.v. 89)a začínám na něm hledat mouchy, zatím jsem našel pár nefunkčních přepínačů a nějaké drobnosti. Jinak funguje krásně, teda po důkladném vyčištění, a kreslí taky pěkně. Jenom jsem zatím nesehnal sondy, těch 1Mohm a 60pF co má na vstupech se mě moc nekamarádí s Tesláckýma sondama
. Tak uvítám každou radu od někoho kdo má větší zkušenosti s tímto oscíkem.
Nějaký fotky taky budou, jen se k tomu musím dokopat.
Nepokročil, uspokojil som sa s 3 kanálmi, dnes som v Holiciach kúpil Grundiga MO20.
Raz sa mi stala porucha, kedy odmietal nabehnúť, tak som ho odkrytoval, odklopil, došiel na nefungujúci zdroj 12V a 5V, tak som vybral všetky karty a zdroj nabehol. Zasúval som kartu po karte a čakal pri ktorej to vypadne.
Postupne som zasunul všetky karty a osciloskop zázračne funguje.
Parametre má vskutku dobré, kopu funkcií a kresbu tiež nádhernú, ale spoľahlivosť hodnotím ako veľmi zlú.
Elyty sú všetky do jedného s nižšou kapacitou a vyššim ESR.
Veľa šťastia !
Raz sa mi stala porucha, kedy odmietal nabehnúť, tak som ho odkrytoval, odklopil, došiel na nefungujúci zdroj 12V a 5V, tak som vybral všetky karty a zdroj nabehol. Zasúval som kartu po karte a čakal pri ktorej to vypadne.
Postupne som zasunul všetky karty a osciloskop zázračne funguje.
Parametre má vskutku dobré, kopu funkcií a kresbu tiež nádhernú, ale spoľahlivosť hodnotím ako veľmi zlú.
Elyty sú všetky do jedného s nižšou kapacitou a vyššim ESR.
Veľa šťastia !
