lounge · #316 Příspěvek od **lounge** » 28 srp 2011, 13:33

Ahoj,
byl jsem celý nažhavený do stavby ESR měřáku, koupil jsem součástky,nechal vyrobit DPS, upravil ji pro mechanické prvky, naprogramoval PIC...a potom jsem si uvědomil, že ve svých 66 letech už na stavbu nemám energii, ale hlavně bych měřák nevyužil. Bastlení jsem pověsil na hřebík.
Kdo chce v mém díle pokračovat, ozvi se na kamelie22@seznam.cz, pošlu emailem podrobnosti.
Je to vlastně kompletní stavebnice kromě distančních sloupků mezi DPS a displejem.
Tak bastlení zdar!!!

tempreader · #317 Příspěvek od **tempreader** » 21 lis 2011, 13:41

Ahoj všem,
po nějaké době jsem dokončil měřič LCM3 (http://www.hobbielektronika.hu) který se také výše probíral, a protože maďarsky neumím a tady si ho asi postavilo více lidí, měl bych otázku:

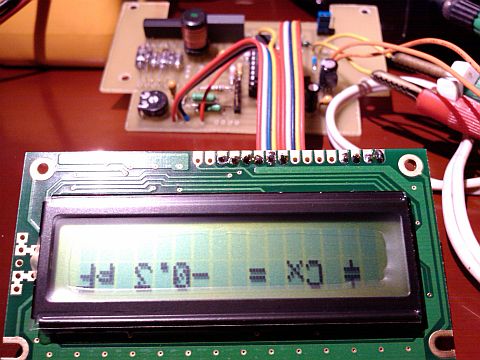

Co znamenají hodnoty na displeji (při měření kondenzátorů) umístěné mezi znakem "C" a "=" , viz obrázky kde jsou konkrétně hodnoty "sz2" nebo "m25"?

#318 Příspěvek od **jjilek** » 21 lis 2011, 13:45

Pošli dotaz Fredis-ovi, ten má nějaké podrobnější informace. Znamená to jakousi nepublikovanou vlastnost, popsanou v nějakém maďarském fóru.
Doplňuji: Tenhle kond, co máš na displeji, je asi vadný. Příliš vysoké ESR. Pro tuhle hodnotu (10uF) tak do 2 ohmů.

pigeonit · #319 Příspěvek od **pigeonit** » 21 lis 2011, 15:11

Myslím že Jirka tady psal, že dával LCM3 do Eaglu, neposktl bys prosím desku v Eaglu? Nebo kdokoli jiný?

Díky

#320 Příspěvek od **jjilek** » 21 lis 2011, 15:30

Já jsem desku kopíroval ze souboru v pdf přímo na světlocitlivou vrstvu pro leptání.

pigeonit · #321 Příspěvek od **pigeonit** » 22 lis 2011, 23:08

Já si to chtěl vyjet na Aritmě. Tak to teda buď nacpu do Eaglu, nebo to načmárám postaru růčo. Na fotocestu jsem se bohužel zatím nevybavil.

#322 Příspěvek od **jjilek** » 23 lis 2011, 08:20

Kdybys chtěl podle originálního *.pdf PS na LCM3, ještě mi dva kusy zůstaly. j.

Pavel1953 · #323 Příspěvek od **Pavel1953** » 23 lis 2011, 18:01

Zdravím, měří C a ESR i přímo v zapojení?
Dík za přečtení.
Pavel

pigeonit · #324 Příspěvek od **pigeonit** » 23 lis 2011, 18:31

jjilek píše:Kdybys chtěl podle originálního *.pdf PS na LCM3, ještě mi dva kusy zůstaly. j.

Jo čoveče to by bylo skvělý, aspoň bych se s tím nemusel patlat.
Co bys za to chtěl? Kdyžtak klidně SZ, ať tu nestrašíme...

#325 Příspěvek od **jjilek** » 23 lis 2011, 18:51

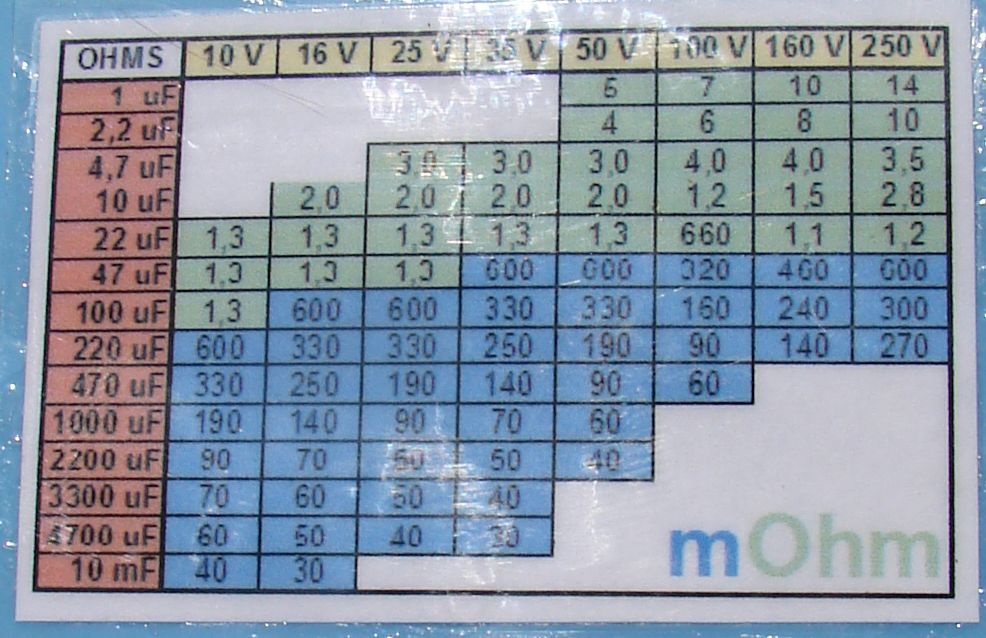

Přímo v zapojení lze měřit pouze ESR (jako "střídavý odpor") Z něj lze usuzovat na kvalitu kondensátoru. Problém nastává, je-li na PS paralelně více kondensátorů. Potom ty dobré s nižším ESR zcela překryjí vadný s vysokým ESR. Připojena je užitečná tabulka orientační hodnoty ESR v závislosti na kapacitě a napětí ellytu (podle Fredise):

#326 Příspěvek od **jjilek** » 23 lis 2011, 18:54

To: Tempreader: našel jsem přibližné vysvětlení měření paramatrů "sz" a "m" na displeji:

From: Zoltán JUhás [mailto:omega101@post.sk]
Sent: Wednesday, April 27, 2011 12:23 AM
To: suchanekf@seznam.cz
Subject: LCM3
Importance: High

Ahoj, nechcelo sa mi čakať na odpoveď od autora tak som sa informoval
na fóre, takže:

- "sz" znamená "szivárog" čiže uniká (vyteká) elektrolyt a číslo
za ním asi že do akej miery.

- "m" znamená "memória efekt kondenzátora" neviem či som to dobre
preložil, neviem či Ti to niečo hovorí ja o tom počujem po prvý raz.
Je to údaj o tom ako dlho bol nabitý kond. alebo niečo také, memória
efekt sa používa aj pri NiCd akumulátoroch. Číslo za ním - memória
kondenzátora je relatívne číslo od 0 do 99 a požíva sa skôr pre
porovnanie. Tu je to podrobnejšie v angličtine:
http://www.intusoft.com/nlhtm/nl65.htm

#327 Příspěvek od **jjilek** » 23 lis 2011, 20:10

Myslím, že je účelné řadu diskutujících upozornit, že současně běží podobné téma (více teoretické), které se také zabývá měřením ESR:
http://www.ebastlirna.cz/modules.php?na ... c&start=30

Jirka · #328 Příspěvek od **Jirka** » 27 pro 2011, 18:27

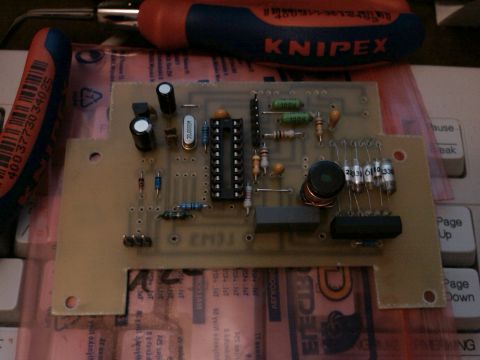

Takže bylo trochu volna a pokročil jsem s návrhem a výrobou DPS pro LCM3, zapájel součástky a zkusil oživit, viz foto. Ale asi tam mám chybu, tak se chci zeptat:
Je spotřeba 60mA v klidu normální? (displej je bez podsvícení) - EDIT: vyřešeno
A kterou verzi programu pro LCM3 v2?
Z popisu verzí http://www.hobbielektronika.hu/kapcsola ... .html?pg=7 nejsem moudrej a tady jsem nikde popis nenašel.

Lukar · #329 Příspěvek od **Lukar** » 27 pro 2011, 20:00

Použij verzi v 1.35 kecá to v ingliš ,tlumivku dej na ležato s co nejkratšími přívody, pokud máš chybu, tak by ti tester neměřil.

niko231 · #330 Příspěvek od **niko231** » 27 pro 2011, 20:08

Chtěl bych se dotázat těch ,kdo jej již postavili, jak se ten LCM-3 nastavuje nebo kalibruje?
díky
