Autorádio AEG CS MP 530 IR, zapojení

[patriot8891]

Zdravím,
nezkoumal někdo někdy systém zapojení tohoto autorádia? V oficiálním návodu k tomuto modelu vyobraneza pouze redukce na ISO, avšak není popsána. Na ebay a německých eshopech prodávají redukce, ale 8 euro + dopravu se mi za ní dávat nechce.

Takto vypadá konektor na rádiu.


Uploaded with ImageShack.us

a takto redukce.

http://www.car-tec-tronix.de/Produkt-Kategorien-Einbauzubehoer-von-A-bis-Z-Aktiv----Passiv-Halter-iPod---iPhone-AEG---PROLOGY-Autoradio-Kabel-Radio-Adapter-Stecker-ISO/a31371743_u3418/



Nezapojoval někdo toto autorádio?

Díky

[Philip_Fry]

Co takhle? http://www.avelmak.sk/index.php?lm=961& ... icle=34499 nebo http://www.vpcentrum.prodejce.cz/p-2592 ... g-530-iso/

[patriot8891]

Děkuju, alespoň už vím, co hledat - konektor 171 nebo 172. Zde je ještě levnější:

http://www.bucek.name/index3.php?id=kautomobilovetdat_konektorisozrs-171_90c00_

Jinak pokud by někdo měl schéma této redukce, tak také nebude k zahození.

[Standa99]

Zkus tady:
http://elektron.pol.lublin.pl/users/djl ... /panel.htm

[Philip_Fry]

No při devíti pětkách bych za redukci se vykašlal na nějaký shánění schématu Jinak co vzít měřák a ohmmetrem zjistit, kam co v rádiu vede? Zas tak moc spojů to není.

[patriot8891]

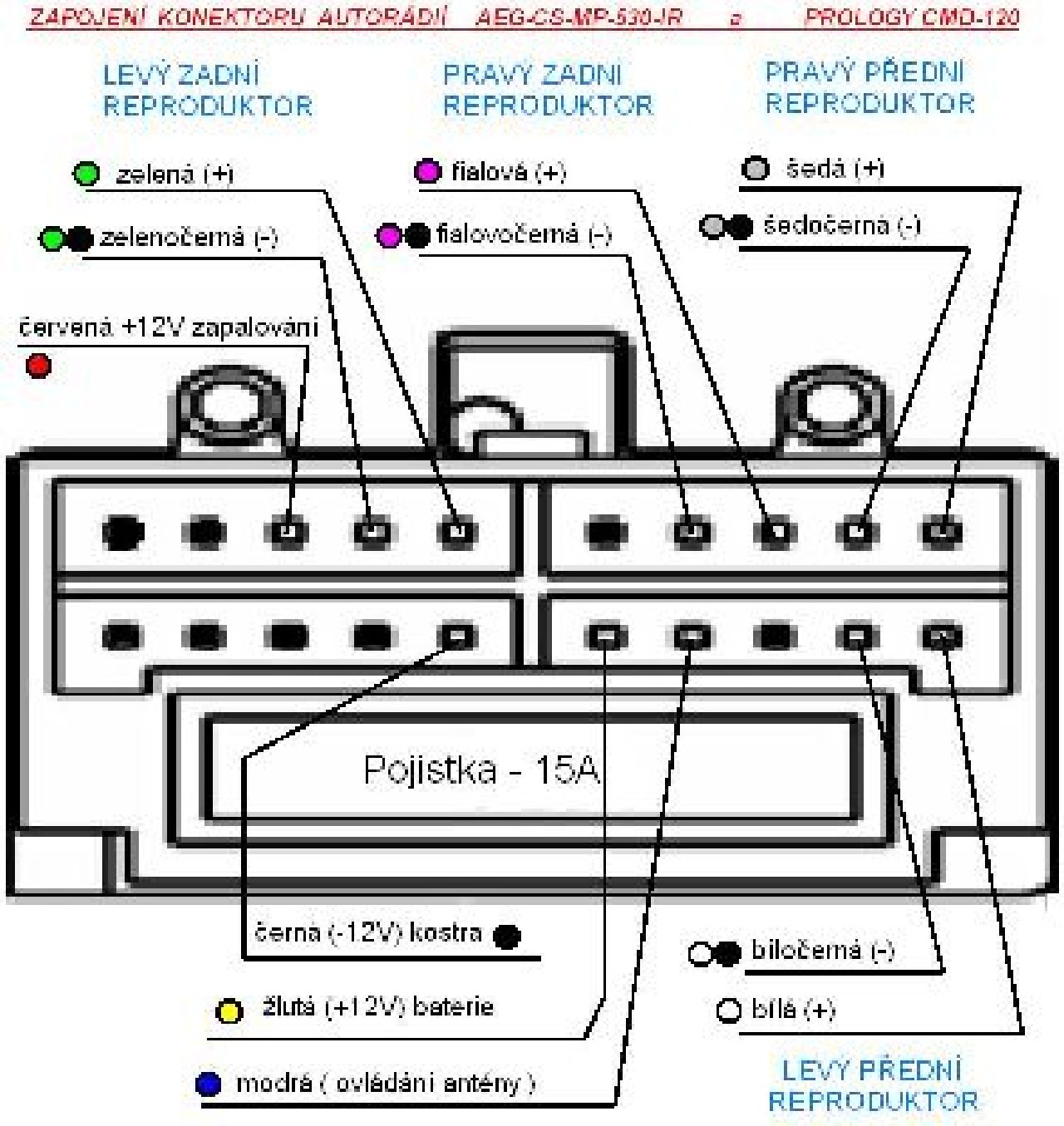

Tak jsem schéma vytvořil sám, dle obrázků a barev kabelů z manuálu, třeba někdo někdy využije.



Uploaded with ImageShack.us

[mirosne]

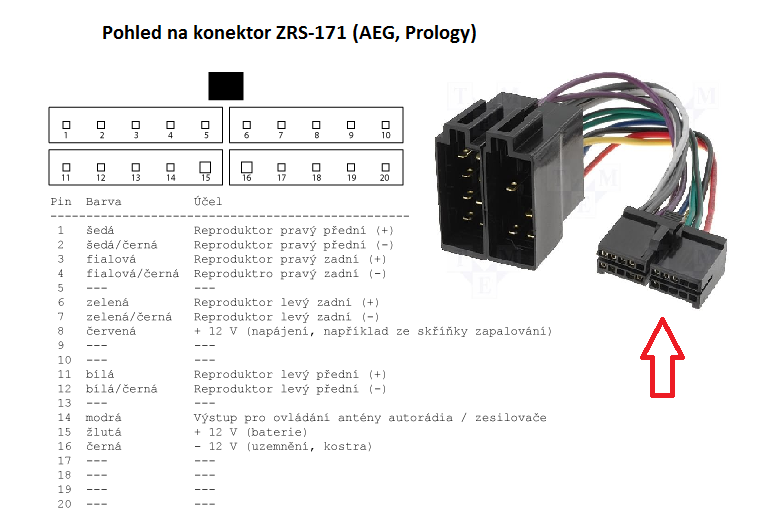

A takto je to na rádiu:
