Toshiba 2104XS, chassis PB0873, horizontální pruh

Zpráva

vasekpetr1 · #1 Příspěvek od **vasekpetr1** » 01 říj 2011, 19:45

Ahoj, tato TV má na obrazovce pouze úzký horizontální pruh asi 2cm široký - zřejmě nejede vertikální rozklad. Napájení IO pro vertikál je v pořádku (28V), cívky mají obvod. Tuším zradu ve vyschlých kapacitách okolo vertikálu, zkoušel jsem si stáhnout schema z netu, získal jsem pouze jedno v .gif souboru, který je v takové kvalitě, že nejde přečíst.
Na těchto ruských stránkách se nejsem schopen přihlásit. Schema by mělo být i zde na Uploadu, jenže ten je nyní mimo provoz. Pomůžete mi prosím? Díky.

Mirda · #2 Příspěvek od **Mirda** » 01 říj 2011, 21:18

Je sice trochu nečitelné, ale vertikél tam je: http://www.uloz.to/10463777/toshiba-210 ... pb0873-pdf

vasekpetr1 · #3 Příspěvek od **vasekpetr1** » 02 říj 2011, 13:10

Už mám staženo, kvalita proti původnímu gifu je úplně perfektní. Díky moc Mirdo, jdu na to.

vasekpetr1 · #4 Příspěvek od **vasekpetr1** » 04 říj 2011, 18:31

Takže vertikální vychylování už funguje - výměna elytu C303. Jenže nyní se projevil jiný problém: obrazovka svítí modrou barvou, žádný obraz, žádné znaky OSD. Při pokusu o přepínání předvoleb obrazovka ztmavne, po pár vteřinách se vrátí do modré barvy. Zvuk žádný také není slyšet, měl jsem připojené DVD přes AV vstup. Signál MUTE na odporu RA11 (pin 10 ICA01) při stisku tlačítka DO poklesne z hodnoty 3,5V na 2,8V, poté se vrátí zpět. Ovšem netuším, jestli se vůbec ubírám správným směrem. Jakou cestou se vlastně zobrazují funkce OSD na obrazovce? Nemá na to vliv i impuls získaný ze zesilovače vertikálu (pin 4 z AN5515)?

vasekpetr1 · #5 Příspěvek od **vasekpetr1** » 07 říj 2011, 20:58

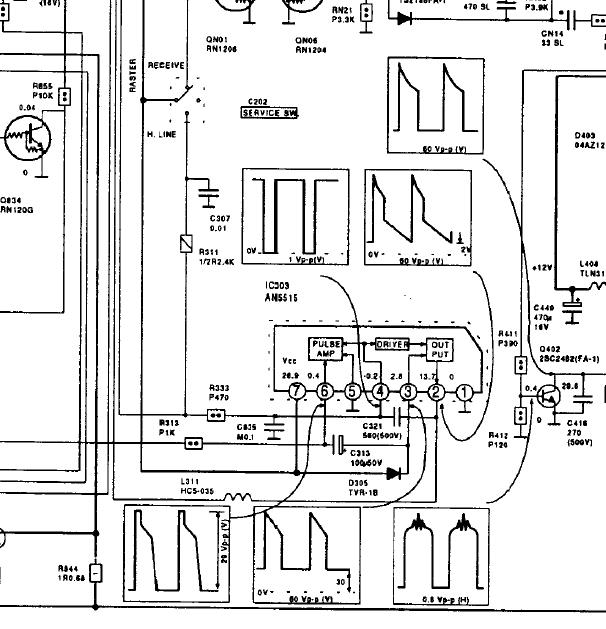

Dnes jsem opět o kousek dál... zjistil jsem, že zvuk z AV vstupu je průchozí a Volume funguje. Dále jsem měřil napětí na vývodech AN5515 a na vývodu č.3 mám plné napájecí napětí (27V), přitom dioda D305 se multimetrem jeví v pořádku. Na schematu je vyznačeno 2,0V, ale průběh osciloskopu je vyznačen na 50V, takže to bude asi v pořádku.
