Amstrad SRX 200/E

Zpráva

BOBOBO · #1 Příspěvek od **BOBOBO** » 11 říj 2011, 08:25

Zdravím přispívající . Dostal se mi tento kousek na likvidaci . Trafo je volné , mně se líbil ten modulátor . Na desce jsem nezjistil zapojení vývodů . Ani hledání schema nebylo úspěšné . Měl by a dal by někdo zapojení vývodů ? Děkuji

grope · #2 Příspěvek od **grope** » 11 říj 2011, 09:20

Mám SM k SRX 310 i 360, tam je zapojenie vývodov modulátora rovnaké, možno to tak bude aj na 200.
1-video
2-audio
3-VCC 5V, 60 mA
4-NC
5-BOOST (5V, 50mA)
6-GND

#3 Příspěvek od **ok1hga** » 11 říj 2011, 10:59

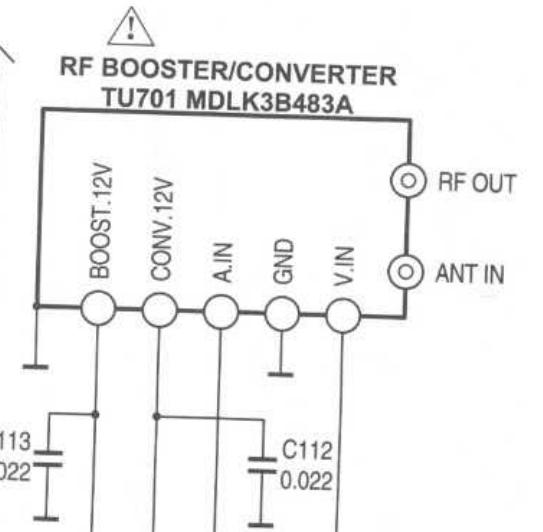

zapojení je podle ser. manualu jiné !
Stejné jsou pouze SRX100 a SRX200 . . .

pokud ti nebude stačit obrázek pošlu ti to na mail . . . cca 2,3MB pdf

BOBOBO · #4 Příspěvek od **BOBOBO** » 11 říj 2011, 13:24

Děkuji pánům ,má 5vývodů na jazýčku z plošňáku , b je správně .
